Seien Sie nicht so spießig - verpassen Sie Ihrer Elektronik mit einem Miniatur-Display mit gekrümmten Rändern eine Überraschung.
Das neue runde TFT-Display hat eine Diagonale von 1,69 Zoll und verfügt über eine hohe Pixeldichte von 220 ppi, 280x240 Vollfarbpixel und IPS-Anzeige für jeden Blickwinkel. Wir haben schon Displays dieses Kalibers in Smartwatches und kleinen elektronischen Geräten gesehen, aber sie hatten immer eine MIPI-Schnittstelle. Schließlich hat Adafruit einen SPI-Treiber gefunden, der mit allen Mikrocontrollern und Mikrocomputern zusammenarbeitet!

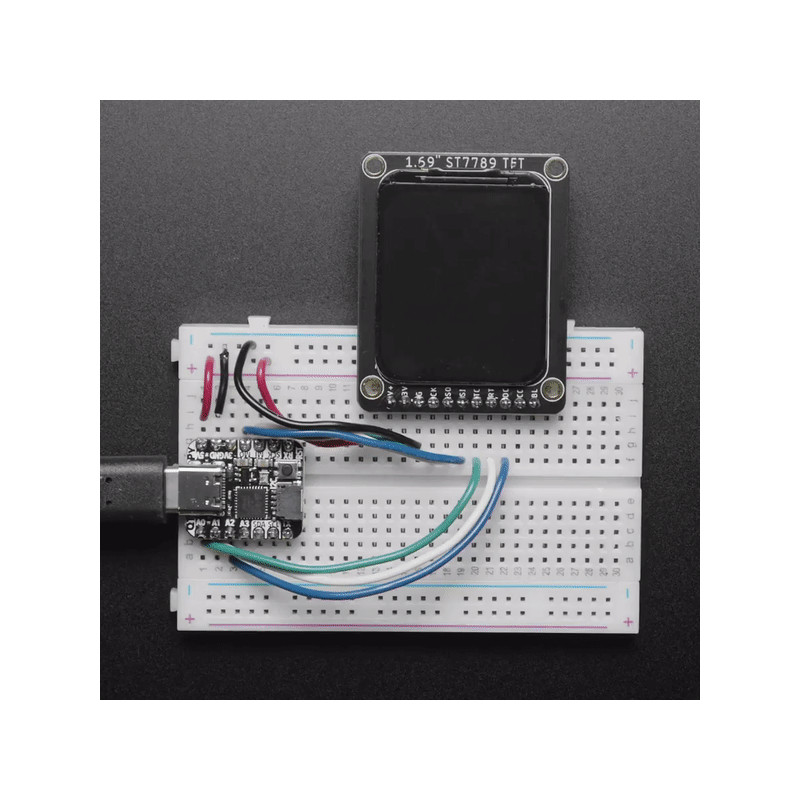

Dieses hübsche kleine Display Breakout ist der beste Weg, um ein kleines, farbenfrohes und sehr helles Display zu jedem Projekt hinzuzufügen. Da das Display über 4-Draht-SPI kommuniziert und über einen eigenen pixeladressierbaren Framebuffer verfügt, kann es mit jeder Art von Mikrocontroller verwendet werden. Sogar ein sehr kleines Gerät mit wenig Speicherplatz und wenigen verfügbaren Pins! Das 1,69-Zoll-Display verfügt über 280x240 16-Bit-Vollfarbpixel und ist ein IPS-Display, so dass die Farben bis zu einem Winkel von 80 Grad in jede Richtung hervorragend aussehen. Der TFT-Treiber (ST7789) ist dem beliebten ST7735 sehr ähnlich, und Adafruit's Arduino Bibliothek unterstützt ihn gut.
Beachten Sie, dass die abgerundeten Ecken durch das Löschen von Pixeln erreicht werden. Die Eckpixel werden nach wie vor im RAM adressiert, sie werden nur nicht angezeigt, man muss also keine spezielle Radial-Pixel-Zuordnung vornehmen. Behandeln Sie sie wie eine rechteckige Anzeige.
Dieses Breakout hat das TFT-Display aufgelötet (es verwendet einen empfindlichen Flex-Circuit-Anschluss) sowie einen Ultra-Low-Dropout-3,3-V-Regler und einen 3/5-V-Level-Shifter, so dass man es mit 3,3-V- oder 5-V-Stromversorgung und Logik verwenden kann. Adafruit hatte auch ein wenig Platz, so dass sie einen microSD-Kartenhalter platziert haben, so dass man ganz einfach vollfarbige Bitmaps von einer FAT16/FAT32-formatierten microSD-Karte laden kann. Die microSD-Karte ist nicht im Lieferumfang enthalten.
Natürlich würde man Sie nicht einfach mit einem Datenblatt und einem "Viel Glück!" zurücklassen. - Adafruit hat eine vollständige Open-Source-Grafikbibliothek geschrieben, die Pixel, Linien, Rechtecke, Kreise, Text und Bitmaps zeichnen kann, sowie Beispielcode und ein Verkabelungstutorial. Der Code ist für Arduino geschrieben, kann aber leicht auf Ihren bevorzugten Mikrocontroller portiert werden!
Dieses Display-Breakout verfügt außerdem über einen 18-poligen "EYE SPI"-Standard-FPC-Anschluss mit Flip-Top-Anschluss. Sie können ein 18-poliges FPC-Kabel mit 0,5 mm Abstand verwenden, um alle GPIO-Pins anzuschließen, wenn Sie sich das Löten sparen wollen.
TECHNISCHE DETAILS
Technische Daten:
1.69" LCD TFT Display
Eingebauter microSD Slot
1x11 Header für einfaches Breadboarding
4 x 0.1" / 2.5mm Befestigungslöcher in den Ecken
TFT Bildschirm Abmessungen: 38mm x 30mm / 1.5" x 1.2"
Gesamtabmessungen: 45.8mm x 36.8mm x 5.4mm / 1.8" x 1.4" x 0.2"
Befestigungslöcher: 1.5" x 1.2"
EYE SPI 18-pin FPC Connector:
VIN (3 bis 5V DC-Stromversorgung)
Hintergrundbeleuchtung (3~5V logischer PWM-Eingang)
Masse
SPI Clock (3~5V logischer Eingang)
SPI MOSI (3~5V logischer Mikrocontroller-Ausgang, Bildschirm/SD-Eingang)
SPI MISO (3~5V logischer Mikrocontroller-Eingang) Screen/SD Out)
TFT Data/Command (3~5V logic in)
TFT Reset (optional 3~5V logic in)
TFT SPI Chip Select (3~5V logic in)
SD Card SPI Chip Select (3~5V logic in)
Unused
Unused
Unused
Unused
Unused
Unused
Unused
Unused
Product Dimensions: 45.8mm x 36.8mm x 5.4mm / 1.8" x 1.4" x 0.2"
Produktgewicht: 9.9g / 0.3oz
