Schnallen Sie sich an, wir starten in T-minus 10 Sekunden...Ziel? Ein neuer Klasse-M-Planet namens MACROPAD!
M steht hier für Microcontroller, denn in diesem 3x4-Tastaturcontroller steckt die neueste Technologie aus dem Bereich Raspberry Pi: Der RP2040 lässt grüßen. Es ist ein schneller kleiner Mikrocontroller mit vielen GPIO-Pins und 64-mal mehr RAM als der Apollo Guidance Computer. Adafruit hat 8 MB Flash-Speicher für viel Speicherplatz hinzugefügt.

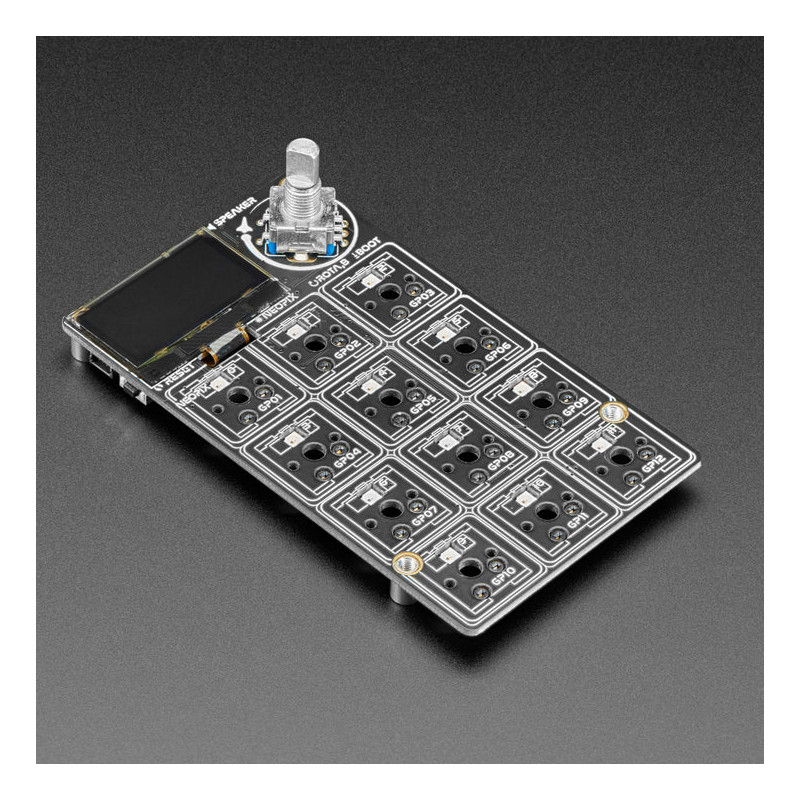

Dies ist nur die nackte MACROPAD PCB-Baugruppe! Viele Leute in der Gemeinschaft der mechanischen Tastaturen möchten die Tasten und Tastenkappen ihrer Keebs individuell gestalten, daher wird diese hier als "bare bones" verkauft. Für die Verwendung als vollwertiges Produkt müssen Sie 12 MX-kompatible Tastenschalter und passende Tastenkappen hinzufügen.
Machen Sie sich bereit, Ihren Schreibtisch mit einem CircuitPython- oder Arduino-betriebenen Macropad aufzurüsten - komplett mit 12 Tasten, OLED-Display, Lautsprecher und Drehgeber. Passen Sie sie an Ihr Raumschiff an, damit sie Sie durch die Weiten des Unbekannten führt (oder lassen Sie sie einfach Ihre Lieblings-Emojis tippen).
Jede der 12 Buchsen kann einen Cherry MX-kompatiblen Schlüsselschalter aufnehmen. Kein Löten erforderlich, einfach einrasten lassen! Verwenden Sie einen beliebigen Schlüsselschalter - wir empfehlen jedoch solche mit Schlitzen, durch die die darunter liegenden zwölf NeoPixels durchscheinen können.
Dieses Raumschiff ist auch mit einem 128x64 monochromen OLED für ein scharfes Heads-up-Display ausgestattet, das in Arduino oder CircuitPython verwendet werden kann, um Tastaturbelegungen, Statistiken, Computerleistung usw. anzuzeigen. Außerdem ist ein Drehgeber mit Druckknopf eingelötet. Drehen und drücken Sie ihn, um die Lautstärke oder die Helligkeit des Bildschirms zu ändern oder zu scrollen: was immer Sie wollen! Ein winziger Lautsprecher kann Audio-Feedback geben oder lustige Piep-Töne abspielen.
Möchten Sie weitere Hardware hinzufügen? Kein Problem - ein STEMMA QT-Port an der Seite ermöglicht den Anschluss beliebiger I2C-Zusatzperipheriegeräte aus der umfangreichen STEMMA QT / Qwiic-Familie von Plugin-Boards.
Bitte beachten Sie, dass der RP2040-Chip derzeit keine QMK-Unterstützung bietet - dieses Macropad ist für die Programmierung in Arduino oder CircuitPython vorgesehen! Wenn QMK irgendwann den RP2040 als unterstützten Chipsatz hinzufügt (wir wissen nicht, wann das sein wird und haben keine Pläne), werden wir diese Seite aktualisieren.
TL;DR?
Raspberry Pi RP2040 Chip + 8MB Flash-Speicher - Dual-Core Cortex M0+ mit ~130MHz mit 264KB oder RAM. Führt CircuitPython, Arduino oder MicroPython mit Leichtigkeit aus und bietet viel Platz für Entwicklungscode und -dateien
USB-C-Anschluss für Strom/Daten - natürlich kann dieser als HID-Gerät fungieren, aber auch MIDI, UART, etc.
3x4 mechanische Tastenschalteranschlüsse - akzeptiert alle Cherry MX-kompatiblen Schalter. Individuell an GPIO-Pins gebunden (nicht matrixverdrahtet)
Eine NeoPixel-RGB-LED pro Schalter, auf der Nordseite
Drehgeber, 20 Rasten pro Umdrehung, mit Druckschalter auf GPIO-Pin. Der Druckschalter wird auch zum Aufrufen des Bootloader-Modus verwendet, wenn er beim Einschalten oder Zurücksetzen gedrückt gehalten wird.
128x64 SH1106 Monochromes OLED-Display - Mit High-Speed-Hardware-SPI-Port für schnelle Updates
8-mm-Lautsprecher/Summer - Mit Class-D-Verstärker und RC-Filter, kann verwendet werden, um einfache Signaltöne und Klangeffekte zu erzeugen.
STEMMA QT Connector - Ermöglicht das Hinzufügen beliebiger I2C-Sensoren/Displays/Geräte mit Plug-and-Play-Kabeln.
Reset-Knopf - An der Seite, zum schnellen Neustart des Codes
Vier M3-Montagebuchsen - Zur einfachen Herstellung von kundenspezifischen Gehäusen
Technische Details
Produktabmessungen: 104,0mm x 59,5mm x 29,0mm / 4.1" x 2.3" x 1.1"
Produktgewicht: 34.0g / 1.2oz
