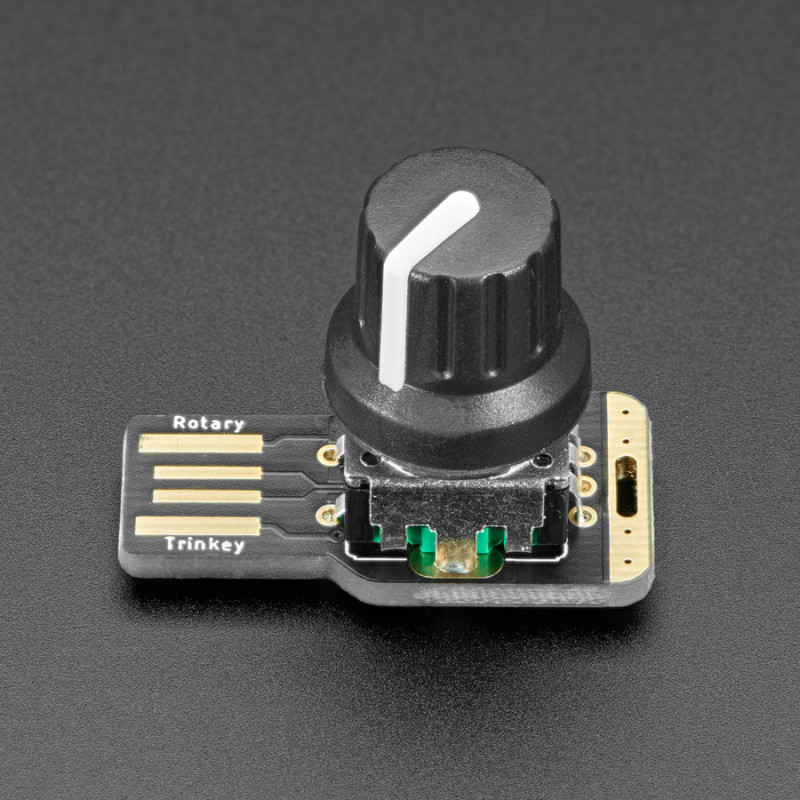

Es ist halb USB-Stick, halb Adafruit Trinket, halb Drehgeber... es ist Rotary Trinkey, die Platine mit einem Trinket M0 Herz, einem NeoPixel Glow und einem Drehgeberkörper.
Adafruit wurden von diesem Projekt von TodBot inspiriert, wo ein Drehgeber auf einen QT Py gelötet wurde. Also dachten sie sich: Wie wäre es, wenn wir so etwas wie einen voll programmierbaren NeoPixel in Farbe herstellen, der direkt an den USB-Anschluss des Computers angeschlossen werden kann? Und das haben sie sich ausgedacht!
Bitte beachten Sie, dass dieses Board NICHT mit einem eingelöteten Drehgeber geliefert wird - wir erwarten, dass die Leute ihren Lieblingsdrehgeber und -knopf auswählen! Fünf Lötpunkte und Sie sind fertig.
Die Platine ist so konzipiert, dass sie in jeden USB-A-Anschluss eines Computers oder Laptops passt. An Bord ist ein ATSAMD21-Mikrocontroller mit gerade genug Schaltkreisen, um ihn bei Laune zu halten. Drei Pins des Mikrocontrollers sind mit einem Drehgeber mit eingebautem Druckschalter verbunden. Ein weiterer Anschluss ist mit einer NeoPixel-LED verbunden. Schließlich kann ein Pin als kapazitiver Toucheingang verwendet werden. Über eine Reset-Taste können Sie bei Bedarf in den Bootloader-Modus wechseln. Das war's!
Drehgeber machen soooo viel Spaß! Drehen Sie sie erst so und dann so. Im Gegensatz zu Potentiometern gehen sie rundherum und haben oft kleine Rasten für taktiles Feedback. Aber wenn Sie Ihrem Computer nur einen hinzufügen wollen, wissen Sie, dass das eine echte Qual ist. Dieses Brett ist so konzipiert, dass es sehr einfach ist.
Der SAMD21 kann sehr gut mit CircuitPython oder Arduino betrieben werden - mit den vorhandenen Rotary-, NeoPixel- und Adafruit's FreeTouch-Bibliotheken für die kapazitive Touch-Eingabe. Über den USB-Anschluss können Sie serielle, MIDI- oder HID-Verbindungen herstellen. Der Rotary Trinkey ist perfekt für einfache projects, die eine rotierende Benutzereingabe und eine unterleuchtete farbige Ausgabe verwenden. Vielleicht richten Sie es als Lautstärkeregler, Scrollrad oder Zoom-Makro-Werkzeug ein - ganz wie Sie wollen!
Wir denken, es ist einfach ein bezauberndes kleines Board, klein und robust und preiswert genug, dass es ein erstes Mikrocontroller-Board sein könnte, oder eine Inspiration für fortgeschrittene Entwickler, etwas Einfaches und Lustiges zu bauen.
ATSAMD21E18 32-Bit Cortex M0+ - 48 MHz 32-Bit-Prozessor mit 256KB Flash und 32 KB RAM
Natives USB wird von jedem OS unterstützt - kann in Arduino oder CircuitPython als serielle USB-Konsole, MIDI, Keyboard/Mouse HID, sogar als kleines Laufwerk zum Speichern von Python-Skripten verwendet werden.
Kann mit Arduino IDE oder CircuitPython verwendet werden
Einzelne unterbeleuchtete RGB NeoPixel LED
Ein kapazitives Touchpad
Standard '5-pin' Drehgeber Footprint kann mit jedem "PEC11" oder "PEC12" kompatiblen Drehgeber verwendet werden.
Niedlich und schlüsselbundfreundlich!
TECHNISCHE DETAILS
Produktabmessungen: 32.4mm x 16.5mm x 4.0mm / 1.3" x 0.6" x 0.2"
Produktgewicht: 2.1g / 0.1oz
