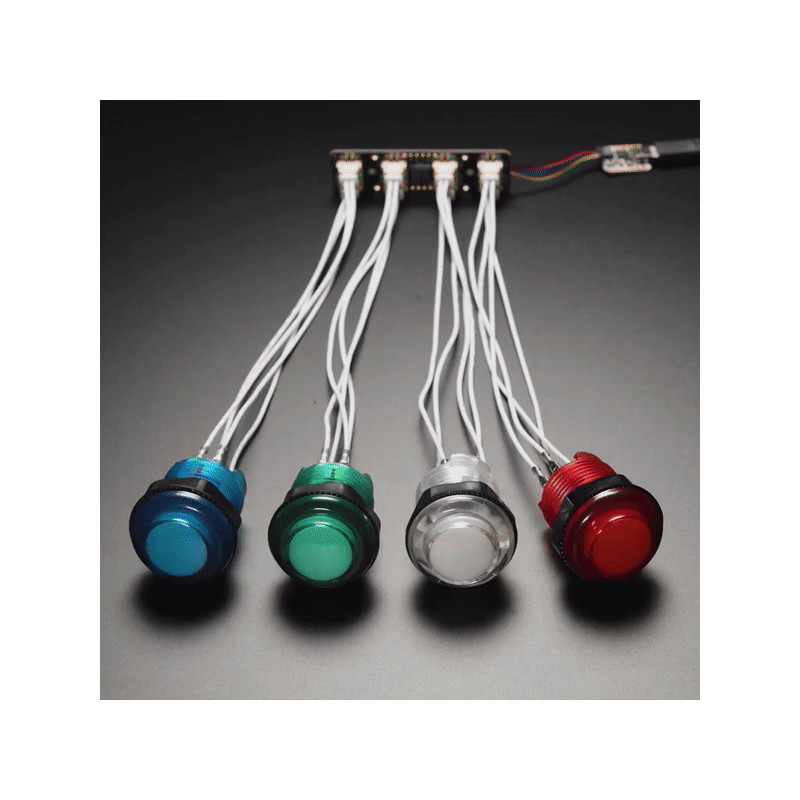

Das Einzige, was besser ist als ein leuchtender Arcade-Button, sind vielleicht VIER leuchtende Arcade-Buttons - und das ist es, was das Adafruit LED Arcade Button 1x4 QT I2C Breakout Ihnen ermöglicht!
Diese lange 3" x 0,8" Platine hat 8 x JST XH-Buchsen, die zu unseren Arcade-Tasten-Schnellanschlüssen passen. Jedes XH-Paar ermöglicht den Anschluss eines Arcade-Knopfes mit integrierter LED-Beleuchtung und lässt sich leicht mit einem Breadboard/Perfboard oder mit einem STEMMA QT (Qwiic)-Stecker für sofortige I2C-Konnektivität auf jeder Plattform verwenden.
Bitte beachten Sie, dass jeder Bestellung eine bestückte und programmierte Platine beiliegt, aber keine LED-Arcade-Tasten oder JST XH-Schnellanschlusskabel. Wir haben eine breite Palette von Farben und Größen, so wählen Sie Ihre Favs zu gehen, das ist nur die Controller-Platine, die in einen Mikrocontroller eingesteckt wird.
Ein eingebauter Mikrocontroller ist mit unserer Wippen-Firmware vorprogrammiert, so dass Tastendrucke und LED-PWM-Steuerung über I2C erfolgen. Sie können sogar mehrere Boards anschließen, indem Sie die I2C-Adress-Jumper aufschneiden - mit vier Jumpern können Sie bis zu 16 dieser Boards an einem einzigen I2C-Bus betreiben. Adafruit bietet Arduino und CircuitPython/Python-Bibliotheken für die Steuerung der Arcade 1x4's, so dass Sie jeden Mikrocontroller/Computer für die schnelle Erstellung von glühenden Button-Interfaces verwenden können, ohne PWM-Ausgänge einzurichten. Sie haben herausgefunden, dass viele LEDs in Knöpfen 5 V benötigen, um zu leuchten, und bei 3,3 V schwach oder dunkel sind. Deshalb haben sie einen kleinen Aufwärtswandler eingebaut, der es ermöglicht, mit 5 V zu leuchten, auch wenn der verwendete Mikrocontroller mit 3 V betrieben wird.
Sie können die Breakouts auch auf einer Lochrasterplatine anbringen, wenn Sie möchten - mit zwei Sätzen von Breakout-Pads gibt es viel Flexibilität für jede Art von Verwendung. Es gibt zwei Reihen von 6-poligen Kontakten in einem 0,1"-Raster auf beiden Seiten. Beidseitiges Einlöten für mechanische Stabilität.
Zum Anbringen des Headers für die Verwendung auf dem Breadboard ist Löten erforderlich. Wenn Sie STEMMA QT/Qwiic-Stecker haben, ist es ein einfaches Plug-in, das funktioniert. Für die Steuerung dieses Boards ist ein Mikrocontroller erforderlich, es ist kein Stand-Alone-Gerät. LED-Arcade-Tasten und JST XH-Schnellanschlusskabel nicht enthalten!
Technische Details
Standard I2C Adresse 0x3A
Produktabmessungen: 76.3mm x 21.5mm x 13.0mm / 3.0" x 0.8" x 0.5"
Produktgewicht: 9.6g / 0.3oz
