Der digitale Temperatursensor MCP9808 ist einer der genauesten/präzisesten, die wir je gesehen haben, mit einer typischen Genauigkeit von ±0,25°C über den Sensorbereich von -40°C bis +125°C und einer Präzision von +0,0625°C.
Sie funktionieren mit jedem Mikrocontroller, der Standard I2C verwendet. Mit drei Adress-Jumpern auf der Rückseite können Sie bis zu 8 an einen einzigen I2C-Bus anschließen, ohne dass es zu Adresskollisionen kommt. Das Beste daran ist der weite Spannungsbereich, der die Verwendung mit 2,7 V bis 5,5 V Logik ermöglicht!
Im Gegensatz zum DS18B20 wird dieser Sensor nicht im Durchsteckgehäuse geliefert, so dass Adafruit diesen kleinen Sensor auf einer Breakout-Platine untergebracht hat, um die Verwendung zu erleichtern. Die Platine enthält Befestigungslöcher und Pull-Down-Widerstände für die 3 Adress-Pins. Adafruit hat sogar ein kleines Tutorial und eine Bibliothek geschrieben, die mit Arduino oder CircuitPython funktioniert. Sie sind in 15 Minuten oder weniger einsatzbereit.
Einige kurze Angaben:
Einfache I2C-Steuerung
Bis zu 8 an einem einzigen I2C-Bus mit einstellbaren Adresspins
0,25°C typische Genauigkeit über einen Bereich von -40°C bis 125°C (0,5°C garantierte Maximalwerte von -20°C bis 100°C)
0,0625°C Auflösung
2,7V bis 5.5 V Strom- und Logikspannungsbereich
Betriebsstrom: 200 ?A (typisch)

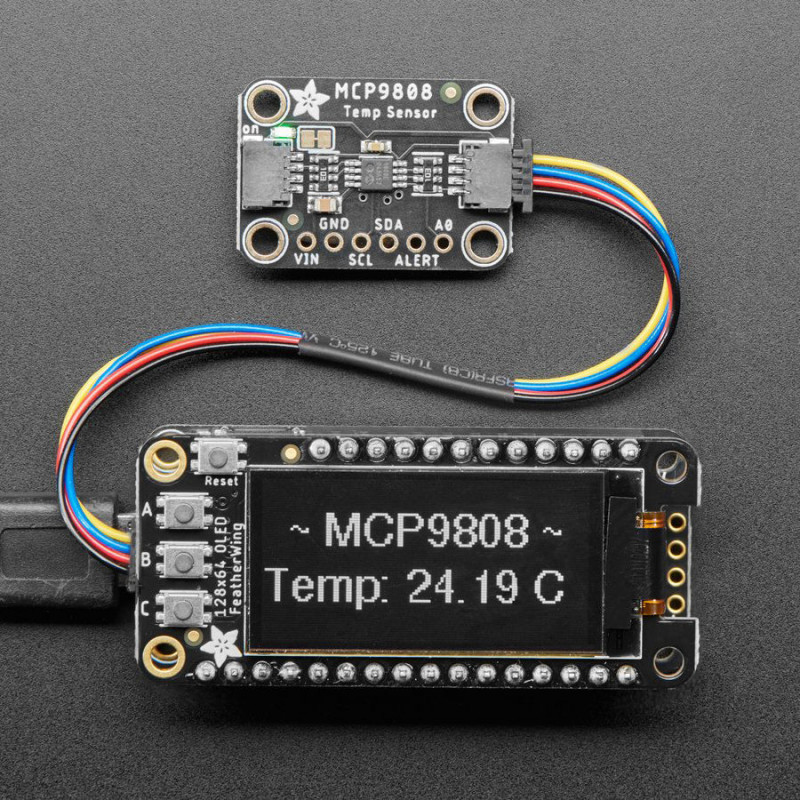

Damit Sie schnell loslegen können, hat Adafruit eine maßgeschneiderte Leiterplatte mit dem MCP9808 und einigen unterstützenden Schaltungen wie Pull-up-Widerständen und Kondensatoren im STEMMA QT-Formfaktor entwickelt, die eine einfache Anbindung ermöglicht. Die STEMMA QT-Anschlüsse auf beiden Seiten sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem MCP9808 herstellen oder sie mit einem kompatiblen Kabel mit einer Vielzahl anderer Sensoren und Zubehörteilen verketten. QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Vielzahl im Shop.
Jede Bestellung wird mit einem vollständig montierten und getesteten PCB-Breakout und einem kleinen Stück Header geliefert. Sie müssen den Header auf die Platine löten, um ihn mit einem lötfreien Breadboard zu verwenden, aber das ist ziemlich einfach und dauert selbst für Anfänger nur ein paar Minuten.
TECHNISCHE DETAILS
Produktabmessungen: 25.4mm x 17.6mm x 4.6mm / 1.0" x 0.7" x 0.2"
Produktgewicht: 1.6g / 0.1oz
