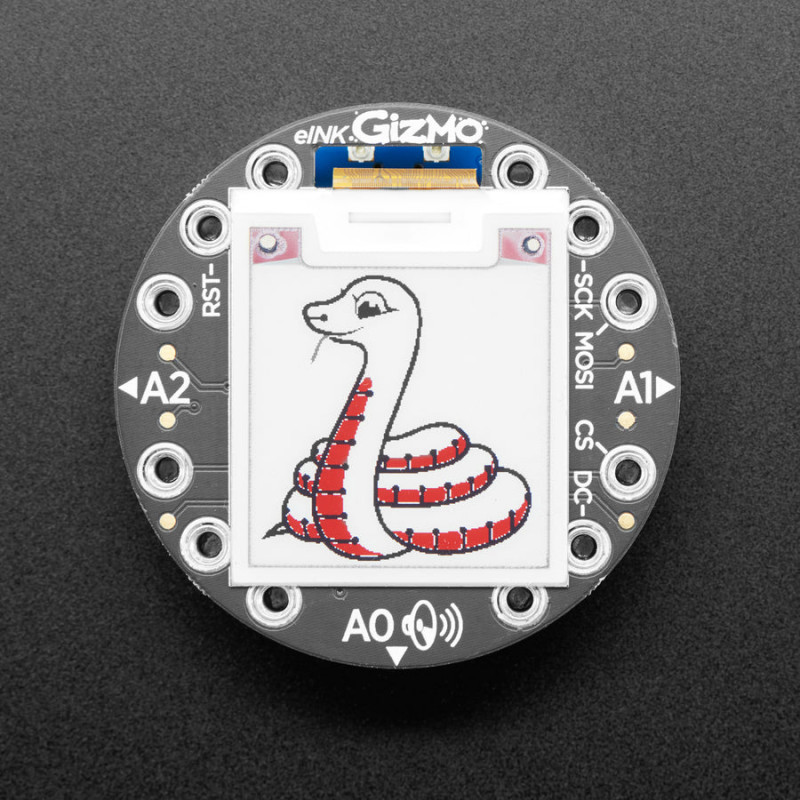

Erweitern Sie Ihren Circuit Playground projects mit einem anschraubbaren E-Ink Gizmo, mit dem Sie ein schönes dreifarbiges E-Ink-Display auf robuste und zuverlässige Weise hinzufügen können.
Diese Platine sieht aus wie ein runder E-Ink-Breakout, hat aber fest angebrachte M3-Abstandshalter, die als mechanische und elektrische Verbindungen dienen.
Wahrscheinlich haben Sie schon einmal einen dieser neumodischen "E-Reader" wie den Kindle oder Nook gesehen. Sie verfügen über gigantische statische" elektronische Papierbildschirme, d. h. das Bild bleibt auf dem Bildschirm, auch wenn die Stromversorgung vollständig unterbrochen ist. Das Bild ist außerdem kontrastreich und bei Tageslicht sehr gut lesbar. Es sieht wirklich genau so aus wie bedrucktes Papier!
Einmal angebracht, erhalten Sie ein 1,54-Zoll-Display mit 200x200 Pixeln (schwarze und rote Tinte und ein weißer Hintergrund), zwei 3-polige STEMMA-Anschlüsse zum Anschließen von NeoPixel-Streifen oder Servos und einen Class-D-Audioverstärker mit einem Molex PicoBlade-Anschluss, an den Sie einen unserer kleinen Lautsprecher anschließen können.
Mit der CircuitPython- oder Arduino -Bibliothek können Sie einen "Frame-Buffer" mit den Pixeln erstellen, die aktiviert werden sollen, und diese dann auf das Display schreiben. Die Bibliothek, die Adafruit geschrieben hat, erledigt die ganze Arbeit für dich, du kannst sie einfach ansprechen, als wäre es ein Adafruit_GFX-kompatibles Display. Dieses E-Ink-Breakout enthält keinen zusätzlichen SRAM-Chip (es sind nicht genügend Pins verfügbar), so dass Sie ~7K SRAM für einen Display-Puffer benötigen. Das CPX hat 32KB und das CPB hat 256KB, es gibt also genug RAM.
Dies ist ein großartiger Begleiter für die Circuit Playground Express oder Bluefruit Boards dank ihrer schnellen SPI-Hardware-Geschwindigkeiten und reichlich RAM, und funktioniert in Arduino und CircuitPython. Wenn Sie dies mit Circuit Playground Express und CircuitPython verwenden, werden Sie nicht viel tun können, da nicht viel Speicher zur Verfügung steht - meist nur die REPL anzeigen und vielleicht eine Bild-Diashow ausführen. Für den Einsatz von CircuitPython wird die Bluefruit empfohlen und funktioniert wirklich gut!
Sie können es nicht mit dem Circuit Playground Classic in Arduino verwenden, es gibt nicht genug RAM!
Wird mit einer Platine mit vorgelöteten Abstandshaltern und 12x M3-Schrauben zur Befestigung geliefert. Passt auf alle Circuit Playgrounds, aber wie wir bereits erwähnt haben, werden der Express und Bluefruit empfohlen.
TECHNISCHE DETAILS
Dieses EPD-Display verwendet den SSD1681-Chipsatz
LEARN
Primary Guide: Adafruit Circuit Playground Tri-Color E-Ink Gizmo - ThinkInk für Ihren Circuit Playground projects mit dem Tri-Color E-Ink Gizmo!
