Kennen Sie den Direktextruder DDX, der von Bondtech für Creality entwickelt wurde?
Bondtech einen Upgrade-Pfad Creality Schritt für Schritt erstellt.
Sie beginnen mit Schritt 1 und können je nach Ihren Bedürfnissen bis zu Schritt 4 fortfahren. Der DDX bietet perfekte Kompatibilität, einfache Installation und eine offene Tür für die Entwicklung Ihrer eigenen Creality.
Bislang ist der DDX mit 16 verschiedenen Modellen kompatibel Creality. Die beliebteste Option ist die Verwendung des DDX PHase 1 mit einem PHase 3 Upgrade mit Mosquito.
Insbesondere die Version DDX v3 ist mit vielen Modellen kompatibel und verfügt über einen neuen und wesentlich einfacheren Konfigurationsprozess.
MEHR MATERIALIEN, MEHR ANWENDUNGEN, MEHR WERT
"Materialien treiben Anwendungen an. Anwendungen generieren Umsatz, Gewinn und Wert. Je mehr Materialien ein Benutzer verarbeiten kann, desto mehr Nutzen kann er aus seinem 3D-Drucker ziehen". Bondtech
Dieses Extruder-Upgrade-Kit enthält alle Teile, die benötigt werden, um einen 3D-Drucker Creality von bowden auf direkt drive aufzurüsten. Mit dem DDX-Extruder kann die Palette der verwendbaren Materialien erweitert werden.
Mit einem PH1-Upgrade (Phase 1) können Sie z.B. Filamente bis zu 240°C (mit Capricorn Schlauch) drucken, z.B. ABS, ASA, HIPS, PA, PETG, sowie das Standard-PLA, HT-PLA und viele andere, je nach Konfiguration.
Hier finden Sie ein Beispiel für die Möglichkeiten Ihres Creality.
Hinweis: Die obige Tabelle ist nur ein Leitfaden mit einer begrenzten Anzahl von Beispielen. Sie ist keine Garantie für Leistung oder Kompatibilität. Unterschiedliche Hardwarekonfigurationen und Materialien erfordern unterschiedliche Einstellungen und Anpassungen. Die Ergebnisse können variieren.
PH1 > Phase 1
Bei einem Phase-1-Upgrade wird der DDX-Extruder von Bondtech installiert: Direkt Drive eXtruder.
Hauptmerkmale der Phase 1 des Upgrades
- Kein Firmware-Upgrade erforderlich
- Erweiterung des Angebots an bedruckbaren Materialien
- Genießen Sie die Zuverlässigkeit des Bondtech mini gear BMG
- Sie können die Standardkomponenten Ihrer Creality wiederverwenden: hotend Düse, Thermistor, Heizpatrone, Ventilatoren.
Die folgenden 3D-Druckermodelle sind mit Bondtech DDX v3 für Ender/CR-10(S) kompatibel:
Ender-3, Ender-3 v2, Ender-3 Pro, Ender-5, Ender-5 Pro, Ender-5 Plus, Ender-6, CR-10, CR-10 Mini, CR-10S, CR-10 S4, CR-10 S5, VoxelLab Aquila
Ermöglicht den Druck von abrasiven und flexiblen Materialien zusätzlich zu den Basisfilamenten.
Wie installiert man einen hotend Creality Ender/CR-10 auf einem DDX v3 - Diese Anleitung kann auch verwendet werden, wenn Sie einen DDX v1 oder DDX v2 haben
Mit Bondtech sind DDX für CR-10(S)Pro/Max 3 Modelle kompatibel Creality:
CR-10S Pro, CR-10S Pro V2, CR-10 Max
Ermöglicht das Drucken von flexiblen Materialien zusätzlich zu den Basisfilamenten.
Wie installiert man eine hotend Creality CR-10(S) Max oder Pro auf einem DDX v3 - Diese Anleitung kann auch verwendet werden, wenn Sie einen DDX v1 oder DDX v2 haben.
PH2 > Phase 2

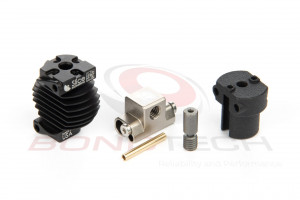

Mit einem Phase-2-Upgrade aktualisieren Siehotend Creality mit Copperhead™ Heat Break und Hot Block.
Hauptmerkmale der Phase 2 des Upgrades
- Kein Firmware-Upgrade erforderlich
- Verwandeln Sie Ihr hotend Creality in ein Ganzmetallgerät hotend
- Ermöglicht den Druck von Materialien bei höheren Temperaturen (bis zu 260-270 °C)
- Sie können die Standardkomponenten Ihres Creality wiederverwenden: Kühlkörper, Thermistor, Heizpatrone, Lüfter.
Wie installiert man eine aktualisierte hotend Ender/CR-10 PH2 auf DDX v3 - DDX PH2 basiert auf Copperhead C-E Heat Break
Wie installiert man eine aktualisierte hotend PH2 CR-10(S) Pro/Max auf DDX v3 - DDX PH2 basiert auf Copperhead C-E Heat Break
PH3 > Phase 3

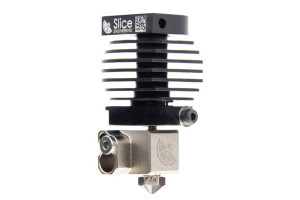

Bei einem Phase-3-Upgrade wird der komplette Austausch vonhotend Creality gegen einen Copperhead™ oder Mosquito™ von Slice Engineering durchgeführt.
Hauptmerkmale der Phase 3 des Upgrades
- Erforderlicher Ersatz vonhotend durch Copperhead™, Mosquito™ oder Mosquito™ Magnum
- Auch die Düse muss aufgerüstet werden: vom Standardmodell Creality auf ein Standard-RepRap (M6x1x7,5×12,5)
- Kein Firmware-Update erforderlich
- Ermöglicht den Druck von Materialien bei höheren Temperaturen (bis zu 260-270 °C)
- Sie können die Standardkomponenten Ihres Creality wiederverwenden: Thermistor, Heizpatrone, Ventilatoren.
Für Düsen, die Standard RepRap M6 sind, können Sie viele Modelle verwenden, einschließlich:
- Bondtech: Standard Messing, Standard beschichtetes Messing, CHT beschichtetes Messing (hoher Durchfluss)
- Slice EngineeringBridgeMaster (Kupfer), Vanadium-Stahl (für Schleifdrähte)

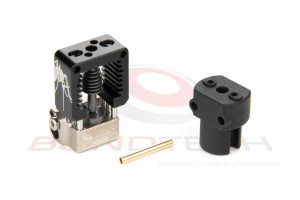

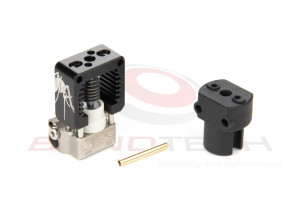

Wie installiert man ein Update deshotend PH3 Mosquito auf DDX v3 - Die gleiche Anleitung kann auch für den Mosquito Magnum verwendet werden.

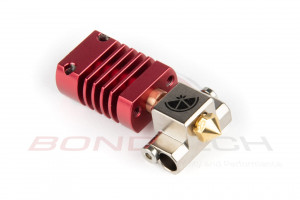

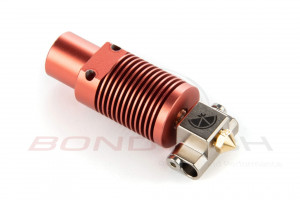

Wie installiert man ein Upgrade deshotend PH3 Copperhead auf DDX v3 - Dieser hotend Copperhead verwendet den Schraubenkühlkörper.
Es gibt 2 weitere DDX-kompatible Modelle (PH1+PH3), der DDX Direct Drive Extruder Bondtech ist kompatibel mit Creality CR-10 v2 und CR-10 v3. Um es zu verwenden, benötigen Sie:
- Bondtech DDX für 3D-Drucker Creality
- DDX-Adaptersatz für CR-10 v2
- Upgrade hotend DDX PH3
PH4 > Phase 4
Ein Upgrade der Phase 4 ersetzt den Thermistor und die Heizpatrone durch einen 300°C-Thermistor und eine 24V 50W-Heizung.
Hauptmerkmale des Phase-4-Upgrades
- Firmware-Upgrade erforderlich
- Originalfächer können verwendet werden Creality
- Nur Modelle mit 24V-Stromversorgung können aufgerüstet werden
- Mit diesem Upgrade können Sie die Drucktemperatur auf bis zu 300°C* erhöhen.
- Durch das Erreichen höherer Temperaturen können Sie Thermoplaste in technischer Qualität wie PA6, PAHT CF, Iglidur C210-PF, Adura X Nylon, Iglidur J260-PF, FluorX Kynar PVDF, Koltron G1 und viele andere drucken.
*Mit dem DDX kann die maximale Düsentemperatur kompatibler Creality 3D-Drucker mit diesen PHASE 4-Upgrades, die einen neuen Thermistor, eine neue Heizung und eine neue Firmware enthalten, auf bis zu 300 °C erhöht werden. Bitte beachten Sie jedoch, dass die Düsentemperaturen nicht über 300°C liegen dürfen.
Bittebeachten Sie: Bondtech ist nicht Creality. Bei der Produktion von Creality kam es zu kleineren Unstimmigkeiten, so dass für manche Modelle andere Lösungen oder geringfügige Anpassungen erforderlich sein können. Bitte seien Sie aufmerksam und vorbereitet.
Die Firmware kann mit über 625 verschiedenen Setups aktualisiert werden
Alle Details zum Firmware-Update finden Sie hier:
https://www.bondtech.se/knowledge-base/firmware-updates-for-creality3d/using-ddx/
Eine Lösung step von step nach Ihren Bedürfnissen
Der DDX ist daher eine sehr vielseitige Lösung, die bereits in der ersten Phase Verbesserungen bringt und speziell für diejenigen entwickelt wurde, die ihre Creality Einheiten von Bowden auf Direct Drive umstellen möchten.
Die Hauptphilosophie von DDX umfasst 3 Grundsätze:
- Minimalismus
- Vielseitigkeit
- einfache Installation und Wartung
DDX fügt dem System so wenig wie möglich hinzu und macht es sehr leicht, während die Optionen des Benutzers für zukünftige Upgrades offen gehalten werden, was auch dazu beiträgt, dass es einfach zu konfigurieren ist.
In Anbetracht der Vielfalt an Hardwareoptionen in den Ender- und CR-Familien und der unterschiedlichen Benutzeranforderungen und Investitionsmöglichkeiten ermöglicht die 4-Stufen-Lösung ein schrittweises Upgrade.
Um es kurz zu machen:
Phase 1 > Verwendung des Originalshotend Creality
Phase 2 > Upgrade mit Block und Heat Break Copperhead™
Phase 3 > Vollständiges Upgrade auf hotend Copperhead™ oder Mosquito
Phase 4 > Vollständiges Upgrade auf Copperhead™ oder Mosquito™ mit Thermistor- und Heizpatronenwechsel
Benötigen Sie technische Unterstützung?
Anleitungen zum Bondtech DDX-Extruder finden Sie Schritt für Schritt, indem Sie hier klicken:
https://support.bondtech.se/c/DDX_for_Creality.html
Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns
Folgen Sie unseren sozialen Medien, um über Neuigkeiten auf dem Laufenden zu bleiben!
CREDITS @Bondtech AB
