Was ist Voron 2.4?
Wir kehren zum Thema Voron zurück, indem wir speziell über das meistdiskutierte Modell der Familie sprechen: das Voron 2.4.

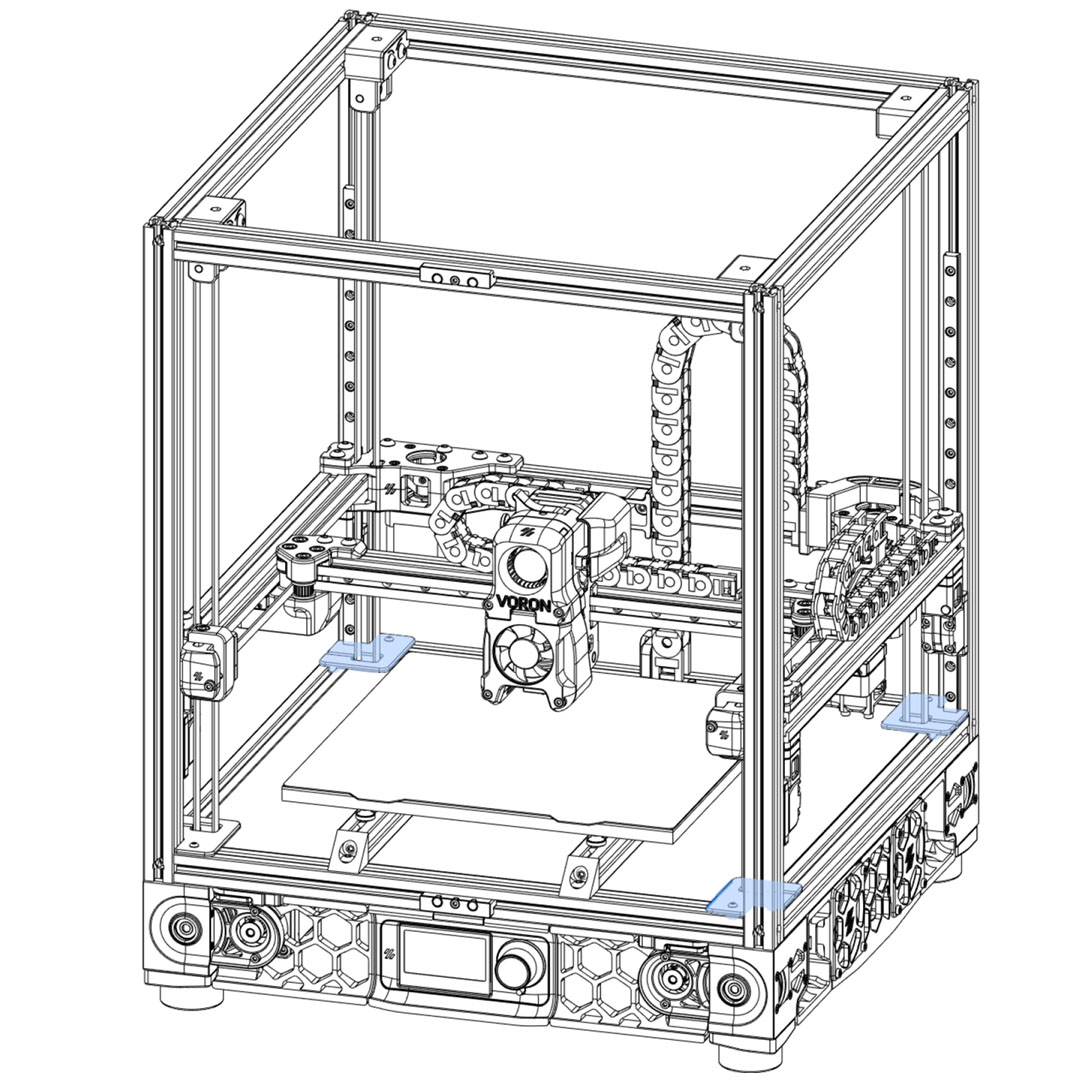

Der Voron 2.4 ist ein beweglicher 3D-Drucker CoreXY mit einer festen Druckplatte, der von Voron Design entwickelt wurde. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.
Schauen wir uns also im Detail an, ob es sich lohnt, einen 3D-Drucker mit dieser Konfiguration zu bauen.
Ein 3D-Drucker CoreXY, der kaum seinesgleichen hat
Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.
Das Voron 2.4 besteht aus 3D-gedruckten Komponenten sowie einer Reihe von mechanischen und elektronischen Bauteilen. Aber keine Sorge: Voron hat an alles gedacht. Sie finden alle Informationen zur Montage unter Voron und folgen den Anweisungen für die Stückliste und die Montage.
Hauptmerkmale des Druckers Voron 2.4
Was sind die wichtigsten Merkmale der Voron 2.4?
- Modell: CoreXY geändert: Die Systemgurte kreuzen sich nicht, sondern arbeiten auf zwei getrennten Ebenen;
- Fahrgestell: Aluminiumprofile mit 3D-gedruckten Teilen;
- Variables Bauvolumen: 250 mm3 - 300 mm3 - 350 mm3;
- Extruderkonfiguration: Direkt;
- Extruder: Bondtech BMG-Extruder (Getriebeübersetzung 3:1);
- Hot-endIndividuell anpassbar - kompatibel mit den meisten hot end auf dem Markt;
- Antriebssystem: 2GT-Riemen und Linearführungen für X- und Y-Achse und Z-Achse;
- Nivellierung der Ebene: Automatische Nivellierung über eine induktive Sonde;
- Schrittmotoren: NEMA 17;
- Spannung: 24V DC und 220V AC für die beheizte Platte;
- Motherboard: Anpassbar (Standardversion enthält Raspberry Pi + BTT Octopus);
- Druckoberfläche: Magnetplatte mit PEI-Folie.
Die Materialliste ist auf der Website Voron verfügbar, und Sie können verschiedene Optionen für die Voron, die Sie zu bauen beabsichtigen, wählen, wie z. B. die Zuführung Direct oder Bowden und sogar die Größe des Druckbetts.
Es gibt ein statisches Bett und eine gantry, die sich entlang der Z-Achse bewegt. Diese Konstruktion ist wesentlich komplexer als die anderen Modelle von Voron, da sie Elemente wie die gantry 4-Punkt-Fahrgassenschaltung zur Ausrichtung an der Druckfläche enthält.
Fahrwerk und Bewegungsübertragung

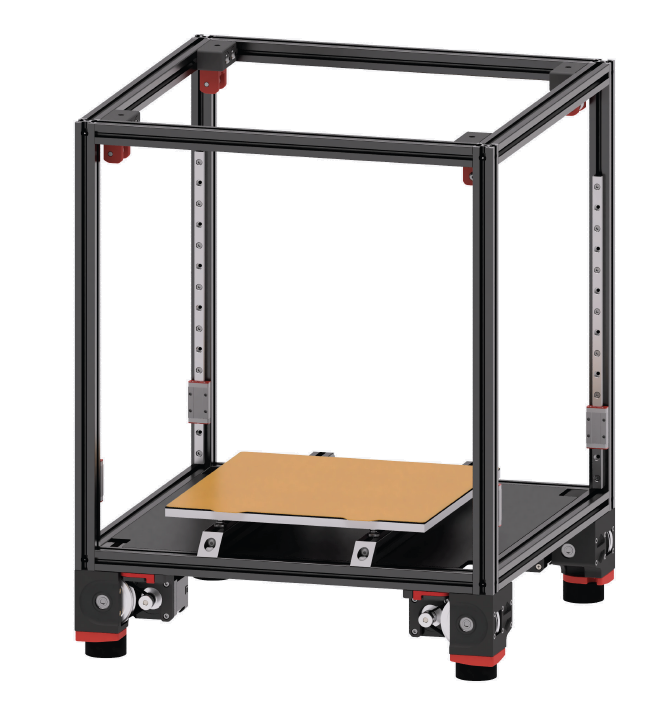

Der Voron 2.4 ist ein zuverlässiger Drucker, daher ist das Gehäuse des Geräts natürlich sehr robust. Der Voron 2.4 verfügt, wie die anderen Modelle der Voron Familie, über einen Aluminiumprofilrahmen. In diesem Modell werden die 2020er Jahre verwendet, wie es auch bei Voron Trident der Fall ist.

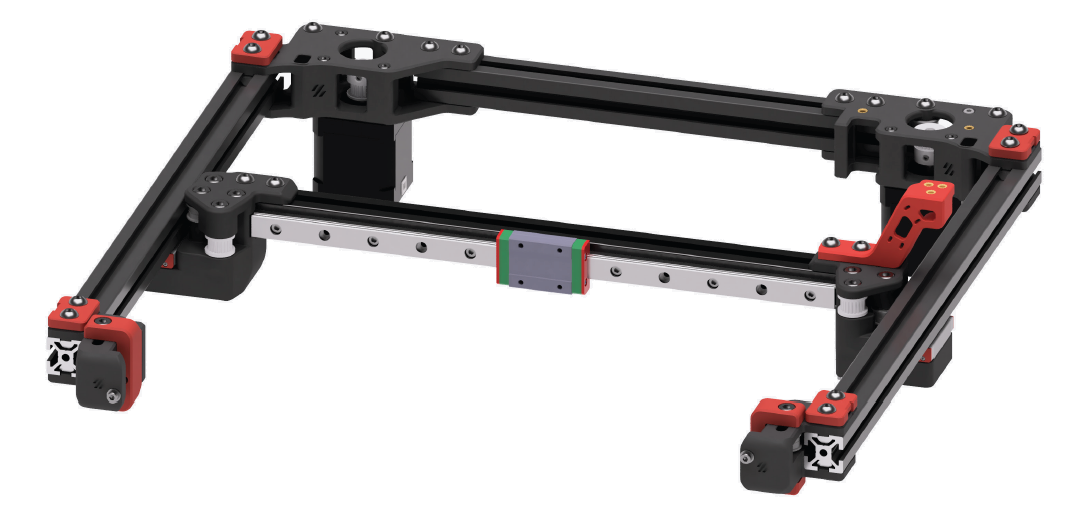

Voron 2.4 verwendet ein kartesisches Bewegungssystem CoreXY, bei dem der Schlitten mit demhot end mit einer Gruppe von Riemen, Riemenscheiben und Stützen verbunden ist, um sich entlang der X- und Y-Achse zu bewegen, die von zwei miteinander synchronisierten Motoren angetrieben werden. Dieses Bewegungssystem CoreXY bewegt sich auch entlang der Z-Achse, so dass der Drucktisch seine Position nie verlässt.
Ein wichtiger Aspekt ist die Drucktabelle. Aufgrund seiner Konstruktion als statischer Tisch ist der Voron 2.4 ideal für die Verwendung mit einem geschliffenen Aluminiumdrucktisch. Diese kann auch großzügig bemessen und dick sein. Da er fest mit der Profilstruktur verbunden ist, belastet er die Achsenbewegungen in keiner Weise; im Gegenteil, da er unten angebracht ist, trägt seine Masse dazu bei, den Schwerpunkt der Struktur niedrig zu halten. Darauf kann ein Magnetfuß mit einer PEI-beschichteten, harmonischen Stahlplatte im Sandwichverfahren installiert werden.
Die Voron 2.4 setzt bei allen Bewegungen in den Achsen X, Y und Z auf Linearführungen in Kombination mit GT2-Riemen. Bei dieser Konfiguration von gantry kann sich die Z-Achse in allen vier Ecken bewegen. Dadurch kann sich das Gerät selbst nivellieren, indem es jede Ecke im Verhältnis zum darunter liegenden Druckbett anhebt oder absenkt, basierend auf der Rückmeldung der im Drucker eingebauten Nivellierungssonde.
Ein einzigartiger Druckkopf

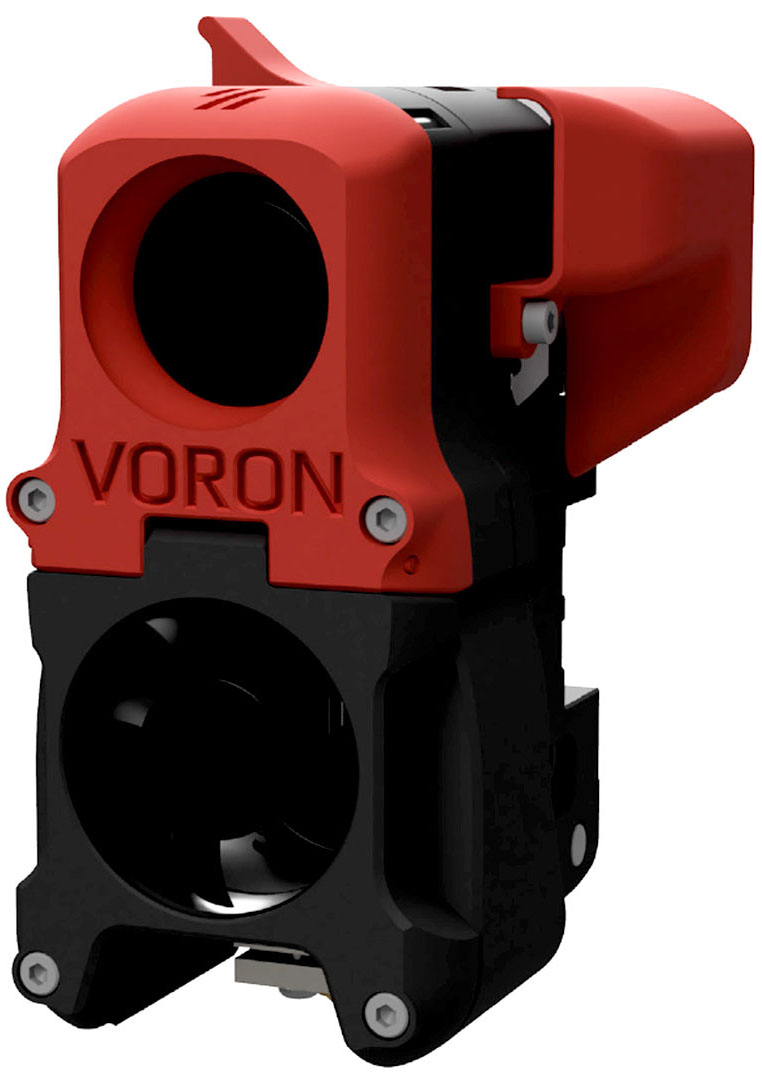

Voron entwickelte ein spezielles Design für den Druckkopf mit Direktextrusionsmechanismus. Der Name dieses Druckkopfs lautet Afterburner. Es handelt sich um einen Satz von Formteilen, die denhotend und den Extruder auf gantry stützen.
Afterburner Es ist in verschiedenen Versionen erhältlich, da es je nach Wahl, Anforderungen oder Vorlieben verschiedene hot end aufnehmen kann. Das System Afterburner besteht aus drei austauschbaren Komponenten: dem Extruder, der unteren Halterung, die denhot end aufnimmt, und der Kühleinheit.
Der Zusammenbau dieses Druckkopfes ist komplex, da er aus mehreren Komponenten besteht, die sowohl 3D-gedruckt als auch hardwaremäßig und elektronisch sind.
In der Tat sind alle für den Druck notwendigen Komponenten auf derAfterburner installiert. Insbesondere ist zu beachten, dass die Kabel des Extrudermotors, der Heizpatrone, des Thermistors, des Kühlgebläses des Kühlkörpers, des Druckkühlgebläses, der Sonde und des Zubehörs wie des Drahtendsensors und der LEDs hier durchlaufen.
Kurz gesagt, eine Menge von Kabeln, die wir in den nächsten Artikeln sehen, wie am besten zu bestellen und zu verwalten, die Vereinfachung und die Verringerung der Verbindung desAfterburner auf 4 Drähte.
Elektronik

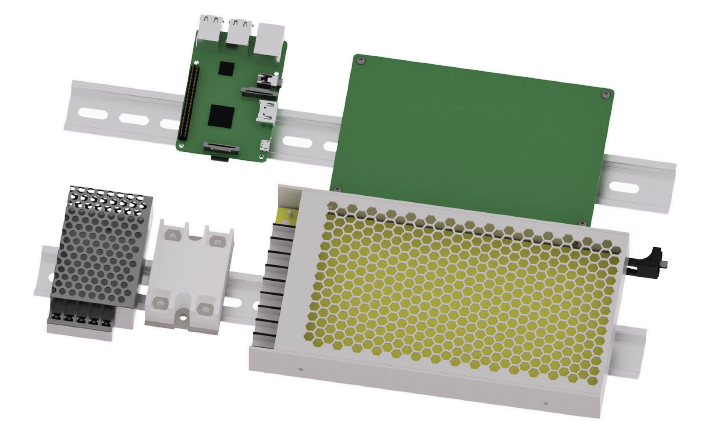

Die Voron 2.4 ist mit verschiedenen elektronischen Komponenten ausgestattet. Hier sind die wichtigsten davon:
- 7 nema17-Schrittmotoren;
- 5 Lüfter;
- 3 Endschalter;
- eine induktive Nivelliersonde;
- a hot end;
- einen Widerstand für die Fußbodenheizung;
- eine Steuertafel;
- eine Anzeige;
- eine DC-Stromversorgung;
- usw. usw.
Jede dieser Komponenten benötigt einen bestimmten Ausgang/Eingang auf der Hauptplatine. Im Besonderen wollen wir uns kurz mit der Steuerung der Z-Achse mit 4 unabhängigen Schrittmotoren befassen. Dieses System erfordert eine kontinuierliche Berechnung von step für jeden einzelnen Z-Motor, um einen konstanten Abstand zwischen Düse und Druckbett während der Bewegungen entlang XY aufrechtzuerhalten. Dies ist eines der faszinierendsten Merkmale der 2.4, aber gleichzeitig auch das aufwändigste, was die Berechnung der Mikroschritte auf der Grundlage von gcode ( slicing) anbelangt. Aus diesem Grund benötigt Voron 2.4 mehr Rechenleistung als ein normaler kartesischer Rechner, um alle Ein- und Ausgaben kontinuierlich zu verarbeiten.
Es gibt verschiedene Optionen, die für Kontrolltafeln verwendet werden können. Wir werden später mehr darüber erfahren und die Vor- und Nachteile jeder Option analysieren.
Melden Sie sich also für den Newsletter an, um auf dem Laufenden zu bleiben!
Firmware
"Alle Voron Drucker funktionieren mit der Klipper-Firmware."
Richtig, aber nicht ganz richtig. Sie können auch andere Firmware verwenden open source mit ebenso vielen Vorteilen.
Es gibt auch verschiedene Webschnittstellen zur Verwaltung des Druckers, auf die wir in einem der nächsten Schwerpunkte auf Voron mit der alternativen Firmware näher eingehen werden.
Projekt Voron empfiehlt die Verwendung von Mainsail oder Fluidd, obwohl auch Octoprint verwendet werden kann. Mainsail und Fluidd wurden beide speziell für Klipper-basierte Drucker entwickelt, während Octoprint eine universellere Plattform ist.
Zur Verdeutlichung: Klipper wird in der Regel auf einem Computer außerhalb der Hauptplatine installiert, um diesen von der Rechenlast für die Verarbeitung von G-code zu entlasten. Ein Raspberry Pi4 wird in der Regel mit dem Board von Bigtreetech kombiniert, das die Verwaltung und G-code übernimmt, indem es Bewegungsbefehle direkt an das Board weitergibt.
Sie können also schneller drucken, indem Sie die CPU des Raspberrys ausnutzen.
Lohnt es sich, einen Voron 2.4 Drucker zu bauen?
Der Voron 2.4 ist mit all den beschriebenen Eigenschaften das teuerste Modell der Voron Familie, aber seine Eigenschaften sind konkurrenzlos. Es erfordert viel Konzentration, aber die Mühe wird sich lohnen.
Wenn Sie die Bauanleitung mit allen Anweisungen befolgen und das Gerät richtig kalibrieren, erhalten Sie einen genauen und zuverlässigen Drucker.
Werfen wir einen Blick auf die Stärken und Schwächen des Baus einer Voron 2.4.
Beginnen wir mit den kritischsten Aspekten, denn es ist nie wie im Märchen.
Kritische Punkte:
- Die Montage des Voron 2.4 ist mit hohen Kosten verbunden, hauptsächlich aufgrund der Menge der Komponenten. Wenn Sie sich für hochwertige Materialien entscheiden, steigen die Kosten erheblich.
- Der Aspekt der Verkabelung und des Elektronikmanagements macht den Bau eines Voron 2.4 eher für erfahrene Leute geeignet.
Stärken:
- Viele, wenn nicht sogar die große Mehrheit der Besitzer haben den Voron 2.4 für seine Zuverlässigkeit und Geschwindigkeit gelobt.
- Er ist in vielerlei Hinsicht anpassbar, vom Aussehen bis zur Wahl der Größe, der Art der Elektronik, des Extruders und vielem mehr.
- Die auf Aluminiumprofilen basierende Struktur ist leicht auf die von Ihnen gewünschte Größe skalierbar.
- Der Direktantrieb eignet sich am besten für den Druck von flexiblen Filamenten (z. B. TPU). Ein Nachteil ist das Gewicht des Druckkopfes, das auf gantry lastet, aber deshalb wurde das System von Afterburner entwickelt, das robust und kompakt ist und es Ihnen ermöglicht, auch im Direktdruck agil zu drucken.
