Duet3DDies ist eine Tochterkarte, die speziell für die Controller-Karten entwickelt wurde.

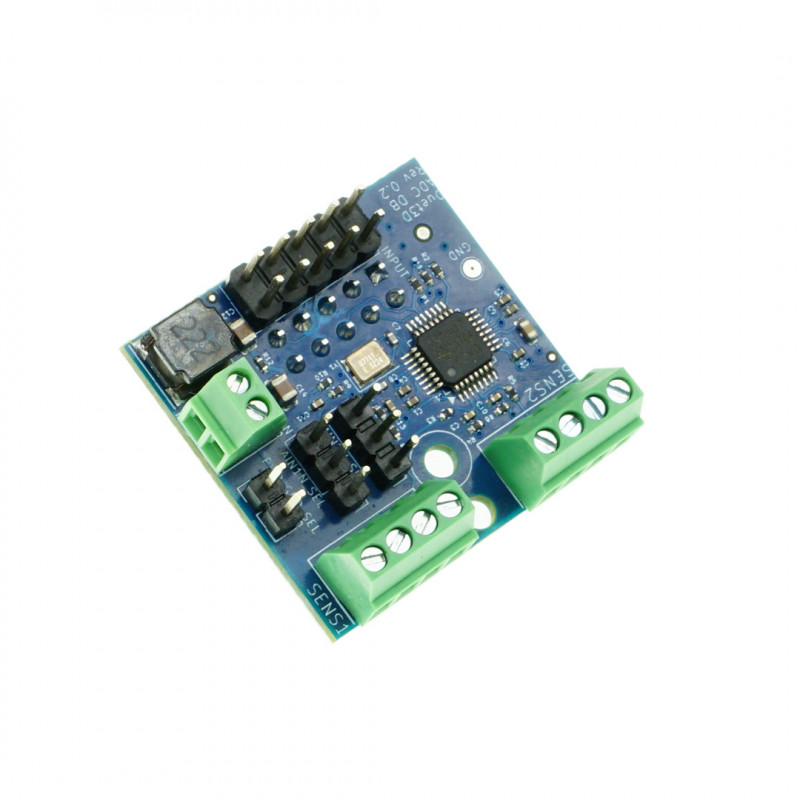

Die Duet 3 ADC-Tochterkarte bietet zwei hochauflösende Analog-Digital-Wandler-Kanäle (ADC). Diese sind nützlich, um analoge Signale wie z. B. Druckrückmeldungen von externer Hardware zu lesen .
Diese Tochterkarte ist Teil einer Serie von Sensorplatinen mit SPI-Anschluss , zu der auch PT100- und Thermoelement-Tochterkarten gehören.
Die ADC-Tochterkarte ist mit den Duet 3-Hauptkarten und der Expansion 3HC kompatibel.
Jede Tochterkarte unterstützt 2 Kanäle, d.h. zwei separate Analogeingänge pro Tochterkarte. Duet Hauptplatinen und Erweiterungsplatinen unterstützen zwei, eine oder keine Tochterplatinen. Bitte beachten Sie die nachstehende Tabelle.
Beachten Sie, dass die ADC-Tochterkarte nicht von der Duet 2-Hardware unterstützt wird.
|
Duet-Karte
|
Anzahl der unterstützten Boards
|
Hinweise
|
|
Duet 3 Hauptplatine 6HC
|
2
|
überlagert
|
|
Duet 3 Hauptplatine 6XD
|
2
|
gestapelt
|
|
Duet 3 Mini 5+
|
1
|
Ein direkter Anschluss beschädigt den TEMP0-Anschluss, daher ist ein kurzes Flachbandkabel <100 mm (nicht im Lieferumfang enthalten) erforderlich, um die Karte anzuschließen.
|
|
Duet 3 Erweiterung 3HC
|
2
|
überlagert
|
|
Duet 3 Erweiterung 1HCL
|
1
|
nur v2.0. DRIVER Bei direktem Anschluss wird der Stecker beschädigt, daher ist ein kurzes Flachbandkabel <100 mm (nicht im Lieferumfang enthalten) zum Anschluss der Karte erforderlich.
|
|
Duet 3 Werkzeugkarte 1LC
|
Nicht unterstützt
|
|
|
Duet 3 Roto-Werkzeugplatine
|
Nicht unterstützt
|
|
|
Duet 3 Erweiterung 1XD
|
Nicht unterstützt
|
|
Hinweis: Hauptplatinen und Erweiterungsplatinen, die nur eine Tochterplatine unterstützen, können eine ADC-Tochterplatine, ein Thermoelement oder einen PT100-Temperatursensor haben, aber nicht zwei. Bei Boards, die zwei SPI-Tochterkarten unterstützen, können verschiedene Tochterkarten angeschlossen werden.
Paket enthält: 1 x Duet 3 ADC Daughterboard
