Duet3D Magnetische Drehgeber - Magnetische Drehgeber für Motoren stepper

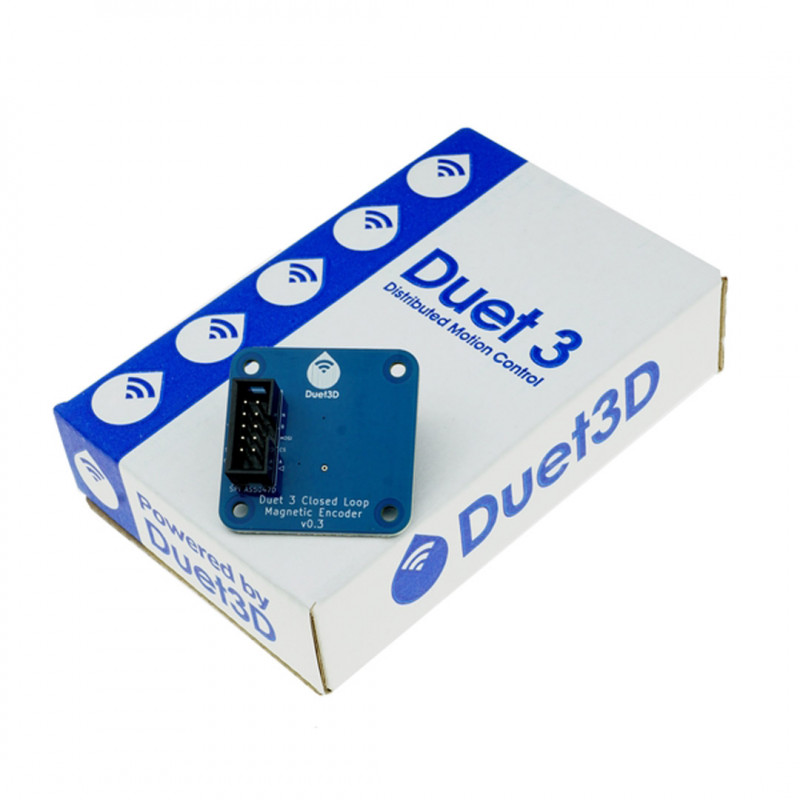

Der magnetische Encoder Duet3D erfasst die Position und die Drehung des Motors mithilfe eines Hall-Effekt-Sensors, der die Drehung eines Scheibenmagneten erfasst, der hinten an der Motorwelle angebracht ist. Kompatibel mit den 1HCL-Erweiterungen von Duet 3.

Wird mit einem 150 mm langen Flachbandkabel und einem Satz Nylonscheiben geliefert, um die korrekte Montage auf der Rückseite der meisten Nema17-Motoren zu ermöglichen.

Für die Montage auf der Rückseite der meisten Nema17-Motoren werden (längere) Ersatzschrauben benötigt, die nicht mitgeliefert werden, da die Länge vom Motormodell abhängt.

Technische Daten

• Magnetischer 14-Bit-Drehsensor auf der Achse
• Maximale Anzahl der vom Sensor unterstützten Umdrehungen 14500
• Geliefert mit einem Magneten von 4 mm Dicke und 6 mm Durchmesser
• SPI-Ausgang für die Kommunikation mit einem Duet 3 Expansion 1HCL-Controller
• 3,3-V-Betrieb - kompatibel mit Duet 3 Expansion 1HCL-Controller (kann für andere Anwendungen auf 5-V-Betrieb umgerüstet werden.
• Kompatibel mit allen NEMA17-Motoren, bei denen die hintere Welle nicht mehr als 3,5 mm über die Rückseite des Motors hinausragt. Wenn die hintere Welle über die Rückseite des Motors hinausragt, ist eine Montagelösung erforderlich, die den Sensor etwa 1 mm von dem auf der Welle montierten Magneten entfernt hält.
• Er kann auch bei Motoren mit einem NEMA23-Flansch und anderen Größen verwendet werden: Um den magnetischen Encoder Duet 3 mit anderen Motoren zu verwenden, benötigen Sie ein Montagesystem/eine Platte (dieser Adapter ist nicht im Lieferumfang der Karte enthalten), die den Encoder auf die Mitte der Motorwelle ausrichtet.
