Die Duet 3-Zubehörfamilie wird durch einen neuen Scanning Z-Taster Probe - SPZ - erweitert. Bei diesem neuen Peripheriegerät handelt es sich um eine induktive Abtastplatine, die über CAN-FD angeschlossen wird und mit Hilfe von induktiven PCB-Spulen schnell ein Netz von Punktpunkten auf dem Druckbett aufbaut.
Diese Geschwindigkeit der Druckplattenabtastung ist auf zwei grundlegende Aspekte dieses Tasters zurückzuführen:
- Es ist keine Bewegung in Z erforderlich, um den Abstand zur Ebene abzulesen
- Die einzelnen Messwerte werden sehr schnell erfasst.
Darüber hinaus wurde ein Beschleunigungssensor auf der Leiterplatte angebracht, so dass der SZP auch zur Kalibrierung der Eingangsform verwendet werden kann.

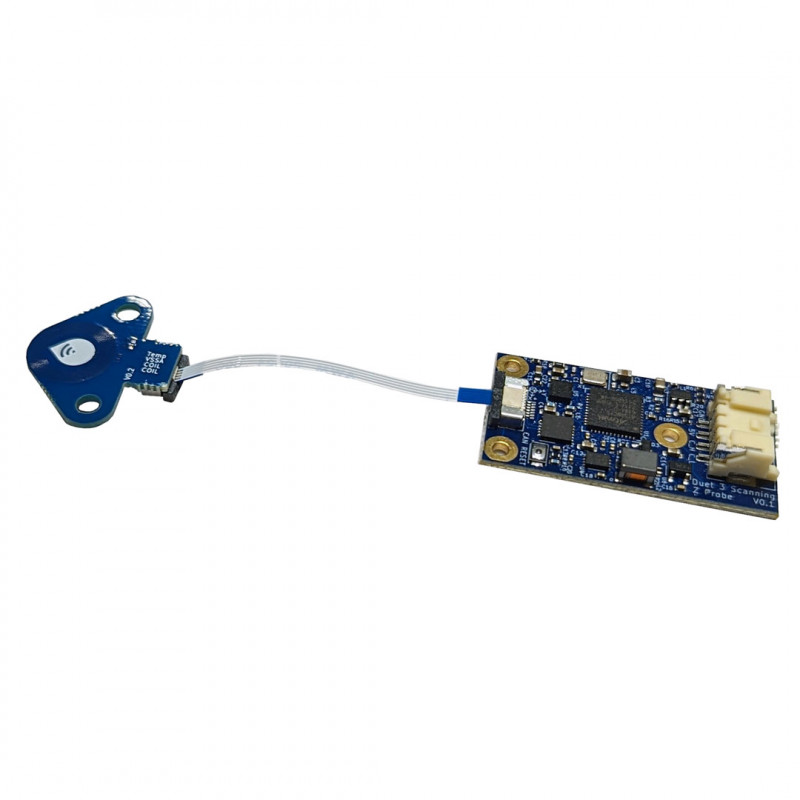

Die Integration in ein bestehendes System und die Montage eines Z Duet 3-Scanning-Tasters ist einfach, da die Verarbeitungsplatine speziell von der als Sensor verwendeten Spule getrennt wurde (beide sind durch ein flexibles Flachkabel miteinander verbunden). Dadurch kann die Sensorplatine frei montiert werden, da nur die Spule neben der Düse und in der Nähe der Ebene angebracht werden muss.
Hinweis: Die SPZ-Sonde ermöglicht schnelle induktive Abtastungen von Metalloberflächen.
FEATURES
Prozessor: ATSAMC21G18A
Prozessoreigenschaften: 32-bit, 48 MHz ARM Cortex M0+, 256 KB Flash, 32 KB RAM
Netzwerk-/Kommunikationsverbindungen: CAN-FD zur Duet 3 Erweiterungskarte oder direkt zur Duet 3 Hauptplatine; serielle Schnittstelle
Abtast-IC: LDC1612
Beschleunigungssensor: LIS2DW12
Stromversorgungsüberwachung: VIN-Spannungsanzeige
Eingangsversorgungsspannung: 5V
Stromverbrauch: <200mA
