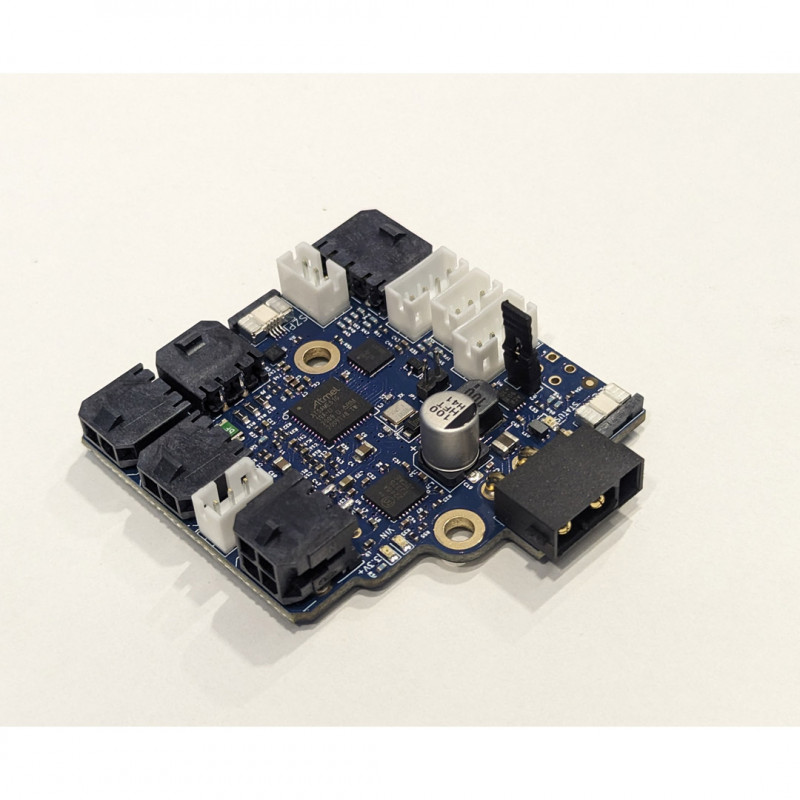

Revo Duet 3 Roto Toolboard - CAN-FD Erweiterung für E3D Extruder Roto

Paket enthält: 1 x Duet 3 Roto Toolboard

Technische Daten für Version V1.0

• Prozessor: ATSAME51G19A
• Prozessor ausgestattet mit: 32-bit und 120 MHz ARM Cortex M4F
• Netzwerk/Kommunikation Verbindung: CAN-FD zu CAN-FD Duet 3 Bus
• Driver stepper Eingebaut: 1 x TMC2240
• driver stepper Revo Merkmale: Spitzenstrom bis zu 1 A, Mikroschritt-Interpolation von einer beliebigen Einstellung bis zu x256, Blockiererkennung (beachten Sie, dass weitere thermische Tests einen höheren Extrusionsstrom für andere Extruder als Roto zulassen können, der 600 mA Strom nicht überschreiten sollte)
• Hochstromausgänge: 1 x 3,4A, nur VIN-Spannung (80W bei 24V)
• Thermistor-/PT1000-Eingänge: 3 Eingänge, 2 optimiert für 100K-Thermistoren und PT1000-Sensoren, 1 für die SZP-Spulentemperatur
• Mittlere Stromausgänge: 1 x 4-polig (VIN-Spannung - ausgelegt für Kühlteile mit 2-, 3- oder 4-poligen Lüftern) und 1 x 3-polig (5V kompatibel mit Roto-Kühlkörperlüftern mit 2- oder 3-poligen Lüftern). Beide Ausgänge sind PWM-gesteuert mit Tachometer-Eingang.
• Eingänge/Ausgänge: 3 On-Board-E/A-Anschlüsse für Endanschlag, Schalter, Filament-Monitor, Z-Probe. 1 Anschluss für einen Schalter oder optischen Näherungssensor.
• Beschleunigungssensor: Integrierter LIS2DW-Beschleunigungssensor
• Induktiver Sensor: Integrierter induktiver Sensor LDC1612 für Z-Probe-Abtastung
• Stromversorgungsüberwachung: VIN-Spannungsanzeige

duet3dduet3dFür technische Spezifikationen besuchen Sie bitte das Wiki zu den Duet-Produkten: https://docs. .com/de/Duet3D_hardware/Duet_3_family/Duet_3_Roto_Toolboard - https://docs. .com/ Hier finden Sie technische Details und Installationsbeispiele.duet3d Für den Austausch von Meinungen und Fragen, auch technischer Art, können Sie das spezielle Forum besuchen: https://forum. .com/

Der Artikel, den Sie erhalten, kann sich in einigen Merkmalen von dem auf dem Foto gezeigten unterscheiden, je nach Produktionslos. Die Funktionalität bleibt jedoch erhalten.
