Voron EBB SB2209 CAN ist eine Extruder-Breakout-Karte, die von BIQU Technology Co. für StealthBurner entwickelt wurde. Sie ermöglicht die Kommunikation über einen USB- oder CAN-Anschluss, was die Verdrahtung erheblich vereinfacht.
driver Das SB2209 CAN Board hat einen eingebauten TMC2209, der im UART-Modus arbeitet.
Merkmale des SB2209 CAN-Boards
Stecker: PH2.0 für einfaches Crimpen
Driver Integriert: TMC2209
driverArbeitsmodus: UART
MCU: RP2040
Eingangsspannung: DC12V-DC24V 9A
Logikspannung: DC 3.3V
Heizungsanschluss: Heizungspatrone (E0), maximaler Ausgangsstrom: 5A
Eingebauter Sensor: ADXL345
Lüfteranschluss: 2x PWM (FANO, FAN1), 1 x4-Pin-Lüfteranschluss
Spannungsauswahl für 2-Pin-Lüfter: Gleiche Spannung für beide Lüfter
Maximale Stromstärke des Lüfteranschlusses: 1A kontinuierlich, 1,5A augenblicklich
Schrittmotor-Schnittstelle: EM
Temperatursensor-Schnittstelle: 1x 100K NTC (TH0), 1 x PT100/PT1000 wählbar
USB-Kommunikationsschnittstelle: USB-Typ-C
Maximaler DCDC 5V Ausgangsstrom: 1A
Erweiterungsschnittstelle: EndStop, ABL, RGB, PT100/PT1000, USB, CAN
Verdrahtung mit Steuerplatinen
Zum Beispiel Manta M8P + EBB
- Manta M8P + EBB SB2240/2209 CAN + EBB SB0000 CAN
Raspberry Pi - Octopus Pro + U2C + + EBB SB2240/2209 CAN

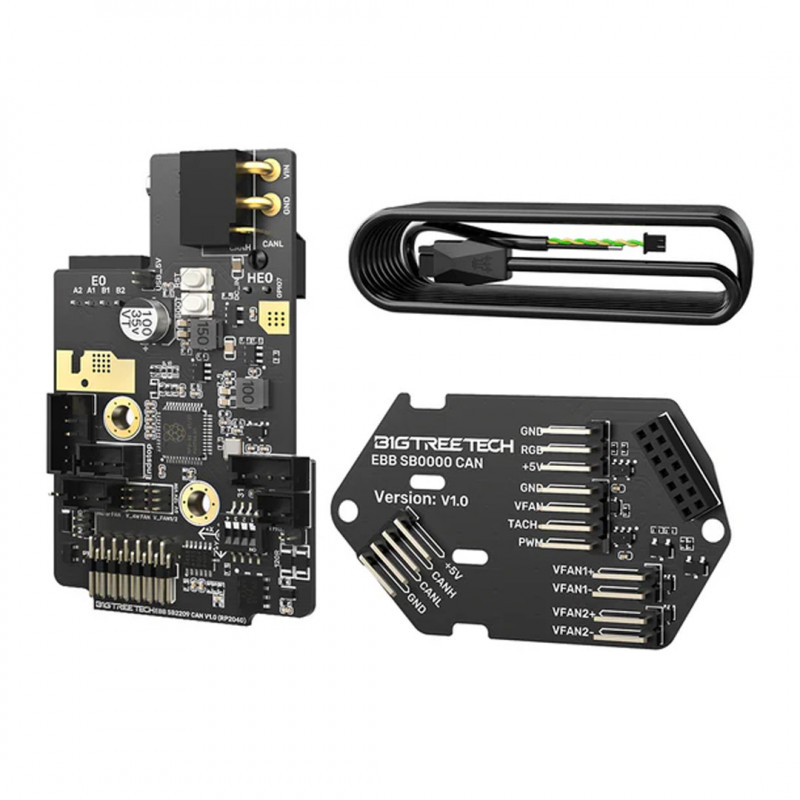

Paket enthält:
1 Stück EBB SB2209 CAN (RP2040)
1 Stück EBB SB0000 CAN
1 x 3 m CAN-Bus-Kabel
1 St. x Kühlkörper
1 St. x Crimpanschluss-Satz
1 St. x Brückenklemmen-Satz
1 St. x Satz Befestigungsschrauben
