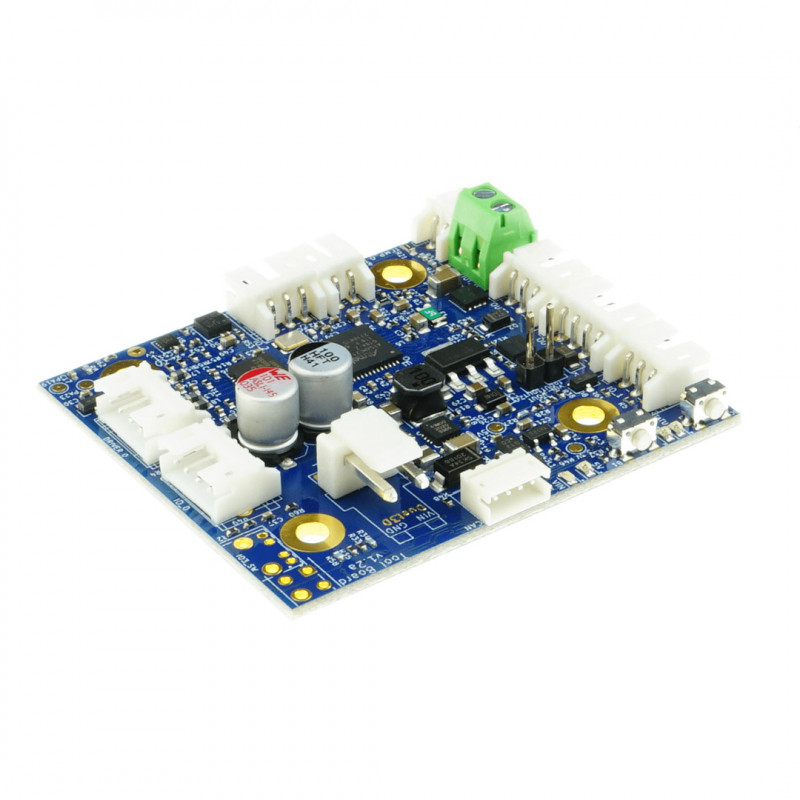

Das Duet 3 Toolboard ist eine Erweiterungsplatine mit CAN-FD-Anschluss für die Duet 3 Hauptplatine, die eine vollständige Steuerung für einen zusätzlichen Extruder ermöglicht. Der Schrittmotor, die Heizung, der Temperatursensor, die Lüfter, Z-probe und der Filament-Monitor-Sensor können an das 1LC Toolboard angeschlossen werden. Auf diese Weise führen nur die CAN-FD- und Stromkabel zurück zum Duet3-Motherboard (oder Tool Distribution Board).
Hier ist eine Zusammenfassung der wichtigsten Merkmale:
- ARM Cortex M0 + Prozessor mit 48MHz
- Ein stepper driver TMC2209 mit Blockiererkennung und stealthChop. Maximaler Ausgangsstrom 2A Spitze, 1,4 A RMS
- Ein Mittelstromausgang für die Extruderheizung, maximaler Strom 5A
- Ein 3-Draht-Lüfterausgang bei 12V (akzeptiert auch einen 2-Draht-Lüfter)
- Ein 4-Draht-Lüfterausgang bei 12 V (akzeptiert auch einen 2-Draht-Lüfter)
- Zwei Thermistor- oder PT1000-Eingänge. Einer verwendet einen 16-Bit-ADC für hochauflösendes Lesen von PT1000-Sensoren.
- Ein 3-poliger Anschluss für einen Filamentsensor (z.B. Laser Filament Monitor Duet)
- Ein Anschluss für eine Z-Sonde.
- Zwei Drucktasten und Anzeige-LEDs
- 12 bis 32V Stromversorgungseingang.
- Spannungsregler auf der Platine: 12 V, 5 V und 3,3 V
- CAN-FD zum Anschluss an die Duet3-Hauptplatine, Toolboard oder Erweiterungsplatinen
Duet 3 Toolboard 1LC enthält auch ein Paket von Steckern und Kabeln:
- 4-fach JST ZH tail 150mm mit Stecker (CAN in)
- PH-Stecker
- Crimp-Kabelschuhe
Mehr Details hier: https://duet3d.dozuki.com/Wiki/Duet_3_Tool_Board
