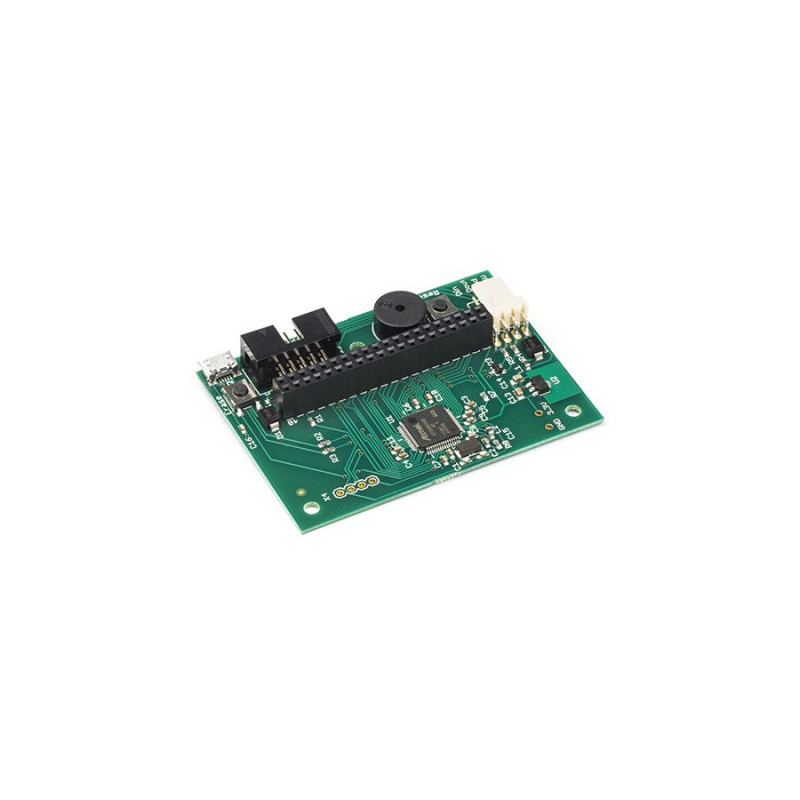

Bildschirmlose Steuerplatine: ist eine mit dem Duet-System kompatible Touchscreen-Steuerung.
Die Steuerplatine und die Firmware unterstützen 3 Bildschirmgrößen: 4,3", 5" und 7", mit zwei Auflösungen: 480 × 272 (4,3"-Display) oder 800 × 480 Pixel (5"- und 7"-Display). Eine geringere Auflösung des 4,3"-Displays bedeutet, dass nicht so viele Informationen auf dem Bildschirm angezeigt werden können, z. B. maximal 4 Extruder, wie im Bild gezeigt.
5 V Stromversorgung von der Duet2 oder Duet3 Hauptplatine.
Asynchrone serielle 2-Draht-Schnittstelle mit 3,3 V Signalpegel (5 V eingangstolerant).
Die Verbindungen zum integrierten Micro-SD-Kartensockel und zu den seriellen und Stromversorgungsanschlüssen von PanelDue sind alle über ein 10-poliges Flachbandkabel verfügbar. Ein Flachbandkabel ist 300 mm lang (maximal empfohlene Länge).
Ein 4-adriges Kabel verbindet das PanelDue mit der Hauptplatine für serielle und Stromanschlüsse.
Bei der Steuerplatine ohne Bildschirm ist ein 4,3", 5" oder 7" SSD1963 LCD-Panel erforderlich und die offiziellen Anweisungen in der Duet-Dokumentation müssen befolgt werden. Hier finden Sie eine Übersicht über den Anschluss von PanelDue an die verschiedenen Platinen.
