Duet3D PanelDue Integrated 5'' v1.0 - vorkonfigurierter Farb-Touchscreen für Duet 2 und Due Boards

PanelDue ist ein Farb-Touchscreen-Controller für Duet-Motherboards und andere Steuerplatinen für CNC- und 3D-Drucker, die diesen unterstützen.

Er wird bereits konfiguriert und mit installierter Firmware geliefert, um mit allen Motherboards der Duet 2- und Duet 3-Familie zu arbeiten. Schließen Sie ihn einfach über das mitgelieferte Kabel an eine der Duet-Hauptplatinen an, und schon ist er einsatzbereit.

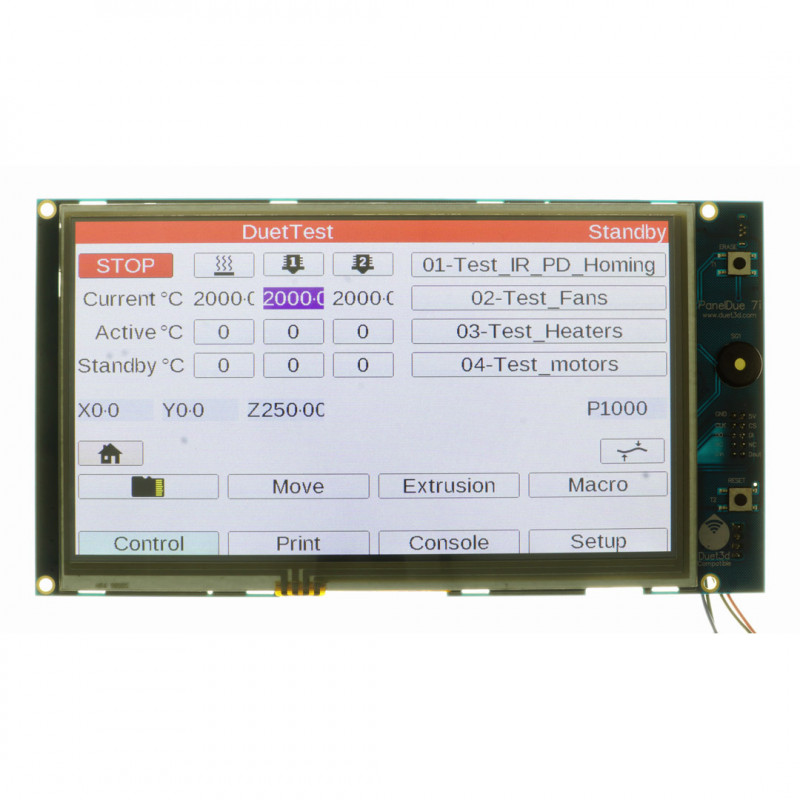

Die integrierte Version besteht aus hochwertigen 7- oder 5-Zoll-TFT-LCD-Panels mit einer Auflösung von 800 x 480 Pixeln, die von einem führenden Hersteller kundenspezifisch gefertigt werden, wobei der PanelDue-Controller auf der LCD-Platine integriert ist.

Der Controller und die Firmware unterstützen 3 Bildschirmgrößen: 4,3", 5" und 7", mit zwei Auflösungen: 480 × 272 (4,3-Zoll-Display) oder 800 × 480 Pixel (5- und 7-Zoll-Display).

Die geringere Auflösung des 4,3"-Displays bedeutet, dass nicht so viele Informationen auf dem Bildschirm angezeigt werden können, z. B. maximal 4 Extruder.

Anschluss-Spezifikationen:

• 5-V-Stromversorgung von der 2-Draht-Hauptplatine.
• Asynchrone serielle 2-Draht-Schnittstelle mit 3,3 V Signalpegel (Eingang verträgt bis zu 5 V).
• Die Anschlüsse für die in der Bildschirmplatine integrierte Micro-SD-Karte sind über ein 10-poliges Flachbandkabel mit einer Länge von 300 mm (maximal empfohlene Länge) verfügbar. Dieser Anschluss ist für den Betrieb des Bildschirms nicht erforderlich, da die SD-Karte hier zusätzlich zu derjenigen auf der Hauptplatine verwendet wird, die bereits als Speicher für die Dateien des Geräts gcode dient.

Das 4-adrige Kabel für den Anschluss von PanelDue an die Duet 2- oder Duet 3-Hauptplatine (2 Drähte für serielle Verbindungen und 2 Drähte für die Stromversorgung) wird mit dem Bildschirm geliefert (es ist etwa 1 m lang).
