KONSTRUKTIONSMERKMALE
Kern: Flexibles rotes Kupfer, Klasse 5
Isolierung: PVC-basierte Mischung, Qualität R2
Schnur: verdrillte/konzentrische Adern
Außenmantel: Mischung auf PVC-Basis, Qualität R16, ölbeständig nach IEC EN 60811-404
Kernfarben: CEI UNEL 00722 - 00725 (HD 308 S2 - EN50334)
Farbe des Außenmantels: Grau (basierend auf RAL 7035)
ELEKTRISCHE EIGENSCHAFTEN
Kernbetriebsspannung
- 300/500V Querschnitt ≤ 0,75 mm²
- 450/750V Querschnitt ≥ 1,00 mm²
Betriebsspannung des Außenmantels: 450/750 V
Prüfspannung
- 2000V Abschnitt ≤ 0,75 mm²
- 2500V Querschnitt ≥ 1,00 mm²
ANWENDUNGEN
Kabel für die feste Verlegung, die die Anforderungen der Bauproduktenverordnung (CPR EU 305/11) erfüllen und die Entstehung und Ausbreitung von Feuer und Rauch begrenzen.
Mehradriges Kabel für Energie-, Steuer-, Melde-, Befehls- oder Messanlagen mit ölbeständigem Außenmantel.
Aufgrund seiner feuerfesten Eigenschaften (geringes Bündelungsrisiko) und seiner geringen Außenabmessungen eignet es sich besonders für Intercom-, zivile, industrielle Innenraum- und On-Board-Anwendungen.
Dieses Kabel kann immer zusammen mit 450/750-V-Energiekabeln verlegt werden. Außerdem kann es, wenn es zur Versorgung von Systemen der Kategorie 0 verwendet wird (Nennspannung kleiner oder gleich 50 V, wenn Wechselstrom, oder 120 V, wenn Gleichstrom oder nicht gewellt), auch zusammen mit 0,6/1-kV-Energiekabeln verlegt werden, die Lasten mit einer Nennspannung von 230/400 V versorgen.
Dies schließt mögliche Probleme aufgrund elektromagnetischer Störungen nicht aus.
Darüber hinaus kann es auch für gelegentliche azyklische Anwendungen ohne Stress verwendet werden.
Achtung! Eine unterirdische Verlegung, auch wenn sie geschützt ist, ist nicht erlaubt.
NORMATIVER VERWEIS
CEI 20-29 IEC 60228
CEI 20-11 EN 50363
IEC 60332-3-24 Kat.C IEC 60332-3-24 Kat.C
IEC UNEL 36762
CEI EN 60811-404
REAKTION AUF FEUER KLASSE
EN 50575:2016 Cca - s3, d0, a3
TEMPERATUREN
Minimale Betriebstemperatur:
- Feste Verlegung -25°C
- Gelegentliches mobiles Legen ohne Stress -5°C
Maximale Betriebstemperatur:
- Festverlegung +70°C
- Gelegentliches bewegtes Verlegen ohne Stress +70°C
Maximale Kurzschlusstemperatur: +160°C
VERLEGEBEDINGUNGEN
Minimale Verlegetemperatur -5°C
Minimaler Verlegeradius d8
Max. Zugspannung: 50N pro mm^2 Gesamtkupferquerschnitt
Feste Verlegung
Gelegentliches stressfreies azyklisches Legen
In Rohrleitungen oder Luftkanälen

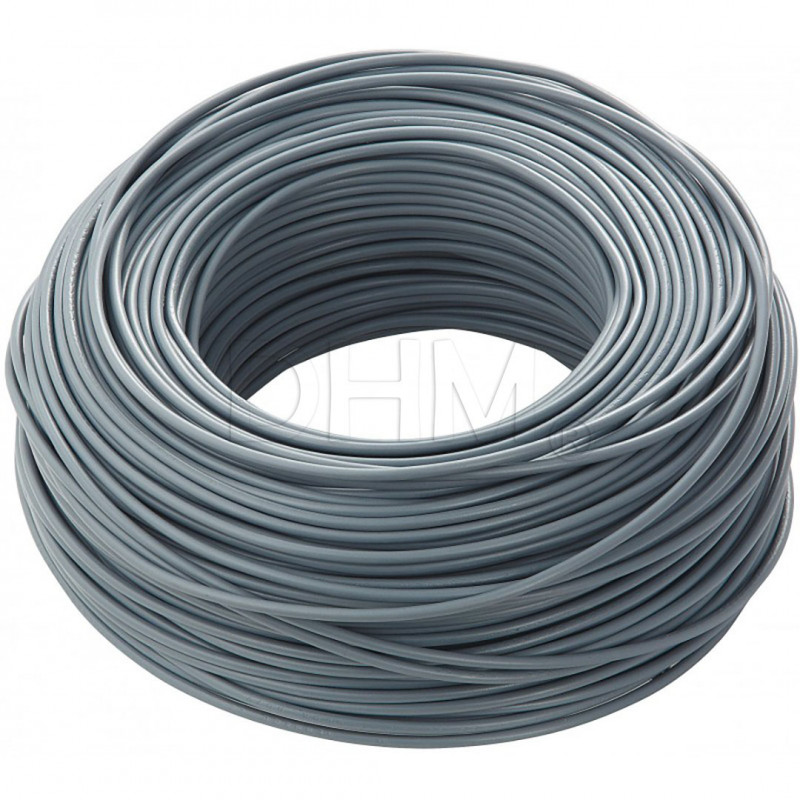

Paket enthält: 1 x FROR16 KABEL 4 G 1.5 450/750V - pro Meter
