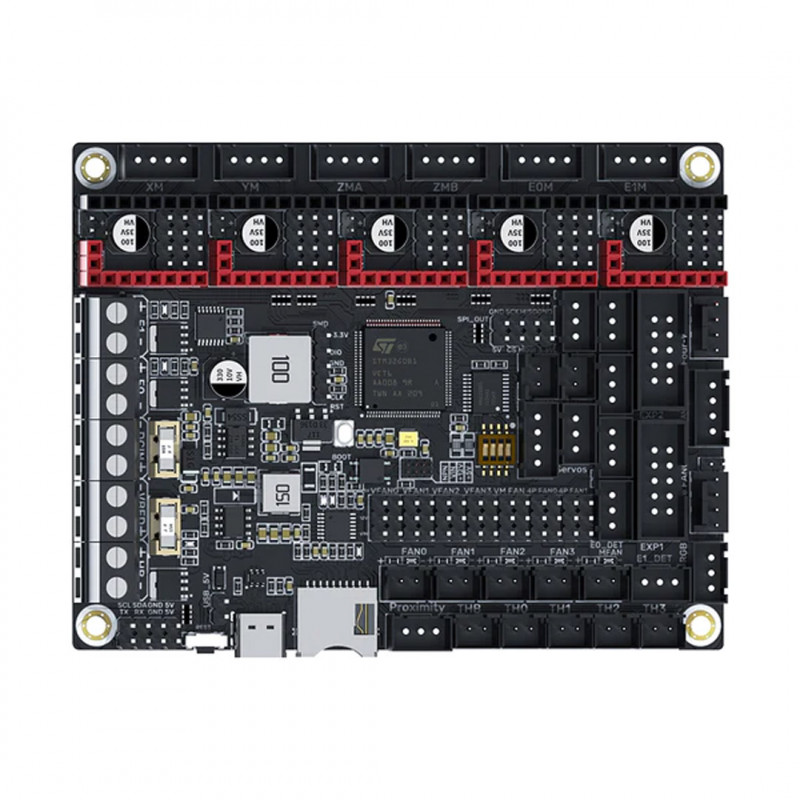

BIGTREEETECH SKRat V1.0 Steuerplatine

BIGTREETECH SKRat v1.0 ist ein 3D-Drucker-Motherboard, das gemeinsam von Shenzhen Big Tree Technology Co. Ltd. und Rat Rig auf den Markt gebracht wurde.

Wichtigste Merkmale

• STM32G0B1VET6 Serie 32-bit, 64MHz ARM Cortex-M0+ MCU.
• Integrierte BOOT-Taste zur Aktivierung des DFU-Modus und zur Aktualisierung des Bootloaders.
• Die Thermistorschaltung ist geschützt, um eine Beschädigung der MCU im Falle eines Kurzschlusses der Heizplatte und des Steckverbinders vonhotend zu verhindern.
• Vier 2-Pin-Lüfteranschlüsse, ein Always-on-Lüfteranschluss und zwei 4-Pin-Lüfteranschlüsse. Alle Lüfter können die Spannungsauswahl VIN, 12V, 5V über Jumper realisieren, wobei die verschiedenen Spannungen für die verschiedenen Porttypen separat eingestellt werden können.
• Integrierter SPI- und UART-Modus für den driver TMC- und DIAG-Pin, einfach mit Jumpern konfigurierbar.
• Unterstützt Power Loss Recovery, Filament Depletion Sensor und Auto Power Off, BLTouch, Näherungsschalter, RGB, etc.
• Nicht federnder microSD-Kartensteckplatz für einfaches, bequemes und effizientes Firmware-Update und Konfiguration über microSD-Karte.
• Integrierter CAN-Bus-Anschluss.
• SPI-Erweiterungsport ist wählbar auf +3,3 V und +5 V, um den Anschluss von Erweiterungsmodulen, wie z.B. einem ADXL345 Beschleunigungssensor, zu ermöglichen.
• Integrierte UART- und I2C-Erweiterungsanschlüsse.

Paket enthält: 1 x BIGTREETECH SKRat v1.0

Vorsichtsmaßnahmen

• Die maximale Stromstärke der Heizplatte beträgt 10 A; wenn Sie eine Hochleistungsheizplatte bevorzugen, verwenden Sie eine 24-V-Spannung für die Stromversorgung des Systems und ein 24-V-Heizbett.
• Um den korrekten Betrieb des CNC-Lüfteranschlusses zu gewährleisten, stecken Sie den Spannungswahl-Jumper ein.
• Der microSD-Kartensteckplatz ist nicht federbelastet; seien Sie beim Einsetzen der microSD-Karte vorsichtig, um den Steckplatz nicht zu beschädigen.
