nächste Stufe, ob mit Klipper oder sogar Marlin mit all den neuesten Funktionen. Dies ist die erste Hauptplatine mit "Manta"-Technologie (B2B-Anschlüsse für CB1- oder CM4-Module) und "EZ"-Technologie (die Möglichkeit, die neueste driver EZ zu verwenden). Schließen Sie einfach die CB1-Zentralplatine und die driver EZ an die Hauptplatine an, um den Ender 3-Drucker aufzurüsten und mit Klipper zu betreiben. Durch das Fehlen eines externen raspberry pi spart die Manta-Serie unordentliche Verkabelung und ermöglicht eine extrem kompakte Implementierung.
Display-Kompatibilität: Die Motherboards der Manta-Serie unterstützen SPI- und HDMI-Displays.
Datei: Manta E3EZ ist direkt mit Ender-3 kompatibel. Da wir so viel in dieses Board gepackt haben, waren wir nicht in der Lage, die Abmessungen zu 100% kompatibel mit anderen Maschinen zu halten Ender und daher sind kleinere, druckbare Adapter erforderlich. Um zu überprüfen, ob Ihre Maschine einen Adapter benötigt, klicken Sie bitte auf diesen Link:
Hauptmerkmale
- 32-bit, 64 MHz ARM Cortex-M0+ MCU aus der STM32G0B1RE Serie.
- TPS5450-5A Stromversorgungs-Chip unterstützt DC12/24V Stromeingang, Nennstromausgang von 5A kontinuierlich und 6A instantan, ausreichende Stromversorgung für Raspberry Pi.
- Die Thermistorschaltung ist geschützt, um eine Beschädigung der MCU zu verhindern, wenn das Heizbett und die Heizpatrone kurzgeschlossen werden.
- Die MCU-Firmware kann über eine SD-Karte oder mittels DFU über den Klipper-Befehl make flash aktualisiert werden.
- BTB-Anschlüsse werden zwischen der Hauptplatine und der Kernplatine verwendet, was die Wahl anderer Kernplatinenlösungen als CM4 ermöglicht.
- SPI- und UART-Modi von driver EZ, direkt ohne Jumper nutzbar.
- Integrierter DIAG-Pin, einfach mit Jumper konfigurierbar.
- Unterstützung von Power Loss Recovery, Filament Depletion Sensor, Auto-Off, BLTouch, RGB, etc,
- MOSFET mit hohem Wirkungsgrad für geringere Wärmeentwicklung.
- Auswechselbare Sicherung für einfache Wartung.
- Eingebaute SPI-Schnittstelle für den Anschluss eines Beschleunigungssensors zum Auslösen der Klipper-Eingangsmodellierung.
- Die Temperatursensor-Schnittstelle verfügt über einen hochpräzisen Pull-up-Widerstand.
- Jedes driver Modul kann die entsprechende Motorspannung über Jumper auswählen.
- Die Motorstromversorgung unterstützt bis zu 56 V, und für höhere Spannungen wird bei Verwendung des EZ5160 ein Isolationschip verwendet, um die Hauptsteuerung vor dem Durchbrennen der IO zu schützen.

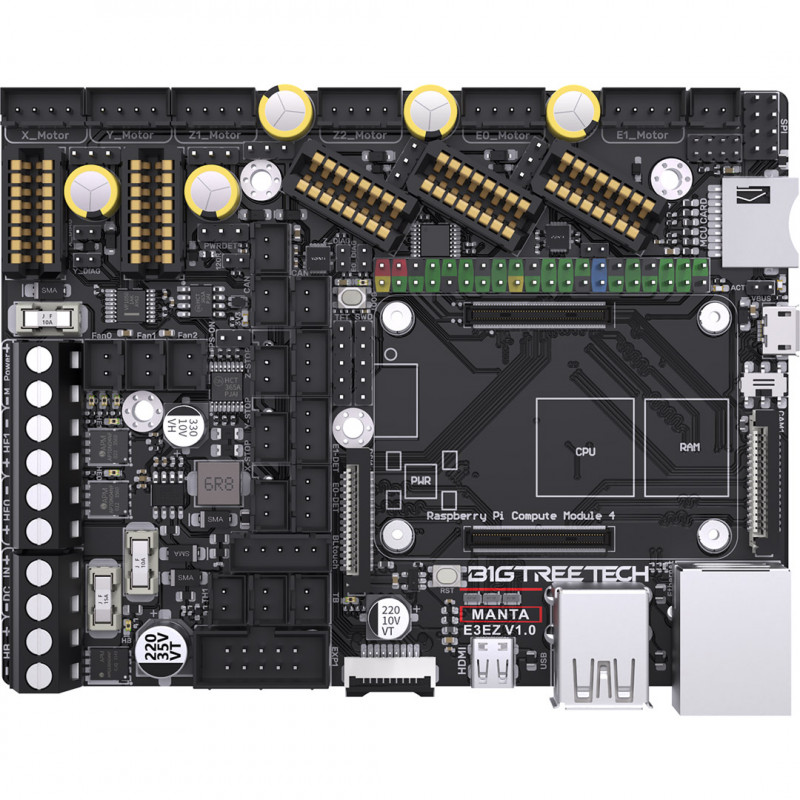

Paket enthält: 1 x BIGTREETECH E3EZ V1.0 für Ender 3
Vorsichtsmaßnahmen
Die maximale Stromstärke des Wärmebetts beträgt 10 A. Wenn Sie ein Wärmebett mit hoher Leistung bevorzugen, sollten Sie das System mit 24 V Spannung betreiben und ein 24 V Wärmebett verwenden.
Mit Ausnahme von HDMI, USB und RJ45 müssen alle Steckvorgänge, einschließlich der eMMC-Schreibfunktion, im ausgeschalteten Zustand durchgeführt werden.
Achten Sie auf die Wärmeableitung von CB1/CM4. Wenn die laufende Anwendung zu viele Systemressourcen verbraucht, wird das CB1/CM4 ernsthaft überhitzt.
Der MicroSD-Kartensteckplatz ist nicht federbelastet; seien Sie beim Einsetzen der MicroSD-Karte vorsichtig, um sie nicht zu beschädigen.
