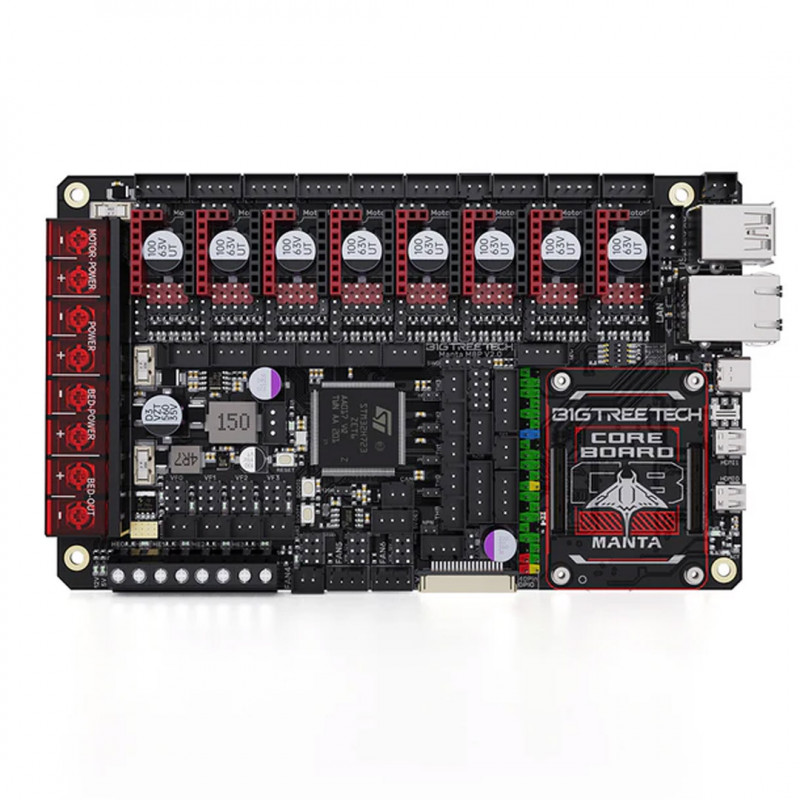

Manta M8P V2.0 BIGTREETECH - Hauptplatine für 3D-Drucker

Das Manta M8P V2.0 von BIGTREETECH ist ein leistungsstarkes 32-Bit-Motherboard mit vielen Features. Dank zahlreicher Schnittstellen bietet es viele Erweiterungsmöglichkeiten. open source Das Motherboard ist kompatibel mit Klipper, Raspberry und Marlin Software.
Voron Voron Trident In Kombination mit BTT CB1 ist das Manta M8P V2.0 ideal für 3D-Drucker 2.4 und VzBoT.
Raspberry Pi Raspberry Pi Das Manta M8P V2.0 Board verfügt über den gleichen Stecker und kann daher an alle Versionen von CM4 und CB1 angeschlossen werden. Die einfache Montage der Zusatzplatine am Manta M8P kann mit Schrauben verstärkt werden. Die dazu benötigten Schrauben sind nicht im Lieferumfang der Hauptplatine enthalten.

Hauptmerkmale:

• Ausgestattet mit einem 32-bit ARM® Cortex-M0+ STM32H723ZET6 Chip mit einer Frequenz von 550MHz, der eine höhere Verarbeitungsgeschwindigkeit bietet.
• Raspberry PiEntwickelt mit dem gleichen Stecker wie , der eine zuverlässige Verbindung mit allen Versionen von CM4 und CB1 gewährleistet, mit der Möglichkeit einer schraubenverstärkten Installation.
• Vielseitige Erweiterung mit zahlreichen Anschlüssen zur Unterstützung zusätzlicher Module wie BL Touch, LCD-Bildschirm, RGB-Beleuchtung, automatische Abschaltung usw.
• Raspberry PiDer Stromversorgungs-Chip TPS5450-5A bietet einen 5A-Ausgang, der perfekt mit den Leistungsanforderungen von .
• Wählbare Spannung für CNC-Lüfter: 5V/12V/24V.
• Zusätzliche eFuse-Schutzschaltung: schaltet sich bei Überlast schnell ab und setzt sich automatisch zurück, wenn die Überlast behoben ist, wodurch das Risiko von Schäden an der Hauptplatine durch Kurzschlüsse oder Überhitzung stark reduziert wird.
• Reservierter Can-Bus-Anschluss, der mit EBB-CAN verbunden werden kann, um die Verkabelung zu vereinfachen und die Störfestigkeit zu verbessern.
• Neues ID-Design mit zusätzlichen I2C-, 5V-Servo-, erweiterten IO- und TFT-Schnittstellen. Verwendung einer 12-V-Stromversorgungslösung und eines optimierten 5-V-Stromkreises.
• Voron Der M8P V2.0 und CB1 sind die ideale Wahl für Drucker wie 2.4, VzBot, etc.

Weitere Details zum BTT Manta M8P V2.0 Board:

• Raspberry PiDer TPS5450-5A Stromversorgungs-Chip unterstützt einen DC 12/24V Eingang und liefert bis zu 5A/6A Peak zur Versorgung eines .
• Die Thermistorschaltung ist geschützt, um eine Beschädigung der MCU im Falle eines Kurzschlusses an den Anschlüssen des Heizbetts und der Heizpatrone zu verhindern.
• Die PWM-Lüfter unterstützen die Auswahl der 24/12/5V-Spannung, ohne dass ein externes Transformatormodul erforderlich ist, wodurch Fehlerquellen reduziert werden.
• Die Thermistorschaltung ermöglicht die Auswahl des Pull-up-Widerstandswertes über einen Jumper, um PT1000 ohne externes Modul zu unterstützen, was den Heimwerkereinsatz erleichtert.
• Die MCU-Firmware kann über eine SD-Karte oder über den Befehl 'make flash' in Klipper aktualisiert werden, um die Firmware über DFU zu aktualisieren.
• Der BTB-Anschluss ermöglicht die Verwendung von Core-Karten wie CM4, CB1 oder anderen.
• driver Das eingebaute TMC arbeitet im SPI- und UART-Modus, und der DIAG-Funktionspin kann durch einfaches Stecken eines Jumpers verwendet werden.
• Anschlüsse für Filament-Sensor, automatische Abschaltung, BLTouch, RGB, I2C, Servo, 5V-Stromerkennung, usw.
• Leistungsstarke MOSFETs zur Reduzierung der Erwärmung.
• Auswechselbare Sicherungen für einfache Wartung.
• 3 Anschlüsse für 4-Pin-Lüfter, geeignet für Flüssigkeitskühlung.
• Näherungsschalteranschluss unterstützt NPN und PNP (24/12/5V).
• SPI-Erweiterung für Beschleunigungsmesser-basierte Resonanzkompensation.

Weitere Informationen, Anleitungen und Firmware finden Sie hier:

githubhttps:// .com/bigtreetech/Manta-M8P

Paket enthält: 1 x BIGTREETECH Manta M8P V2.0
