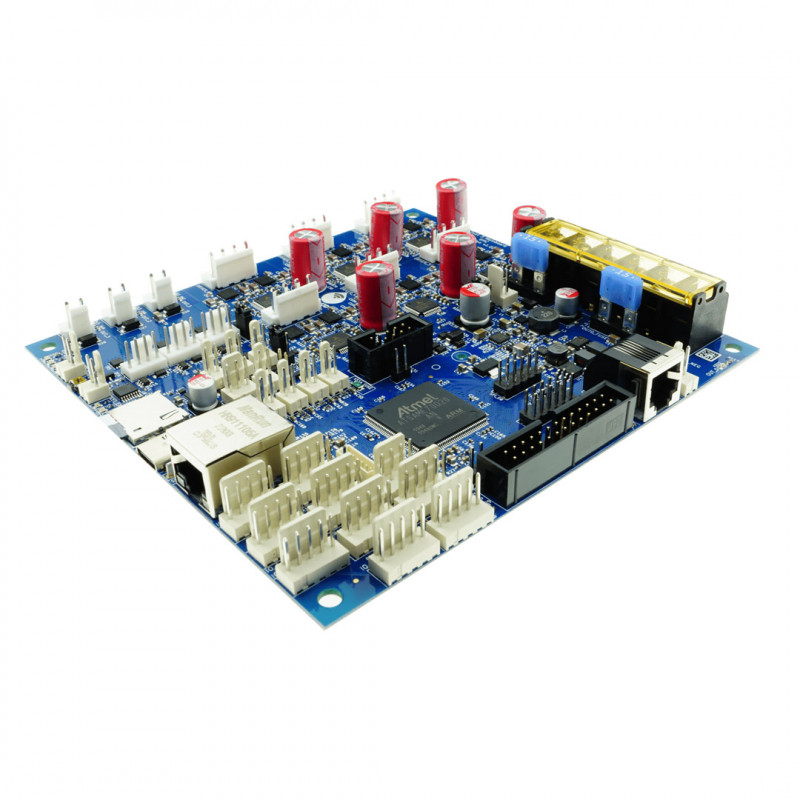

Die Duet 3 6HC Hauptplatine ist eine Steuerplatine der nächsten Generation, die auf der Erfahrung von Duet3D bei der Entwicklung der flexibelsten und erweiterbarsten 3D-Drucker-Management-Lösungen aufbaut. Sie ist das Herzstück der Duet 3-Familie, die eine Vielzahl von Maschinen steuert, darunter 3D-Drucker, CNC, Laser und mehr. Das übergeordnete Ziel der Duet 3-Serie ist es, durch Hauptplatinen, Erweiterungsplatinen, Toolboards und kundenspezifische Erweiterungsmodule ein Höchstmaß an Flexibilität bei der Maschinenkonstruktion zu ermöglichen. Die innovative RepRapFirmware 3, die auf der Duet 3-Hauptplatine läuft, und das DuetSoftwareFramework, das auf einem externen Computer (z. B. Raspberry Pi) läuft, bieten Flexibilität bei der Konfiguration und erweiterte Funktionen.
Hier ist eine Zusammenfassung der wichtigsten Funktionen:
- Leistungsstarker 32-Bit-Prozessor (ARM Cortex M7 @ 300Mhz)
- Dedizierter Hochgeschwindigkeitsbus zu einem Einplatinencomputer (z. B. Raspberry Pi) für die Benutzeroberfläche und Plug-ins
- 6 Trinamic 5160-Treiber der nächsten Generation stepper mit Geschwindigkeiten von bis zu 4,45 A RMS, 6,3 A Spitze mit Firmware-Steuerung des gesamten Funktionsumfangs, einschließlich bis zu 256 Mikroschritten, StallGuard 2 und StealthChop2
- 2 CAN-FD-Busse, die die nächste Generation von Erweiterungskarten Duet3D, intelligente Tools und kundenspezifische Add-ons unterstützen. Das anfängliche Ziel ist die Unterstützung von Erweiterungskarten mit bis zu 8 x 3 Kanälen (zusätzliche 24 Kanäle stepper).
- 10 PWM-Ausgänge mit variabler Stromstärke unterstützen eine Hochstrom-Heizplatte, 3 Extruder und 6 Lüfter.
- 9 IO-Anschlüsse für Terminals, Sonden, Filament-Monitore und andere Sensoren.
- 4 Thermistor-/PT1000-Eingänge und Unterstützung für 4 PT100-/Thermoelement-Eingänge über optionale Motherboards.
- Verbinden Sie sich über einen PC, ein Tablet oder ein Smartphone im selben Netzwerk mit der integrierten Weboberfläche.
- Konfigurieren Sie den Drucker und aktualisieren Sie die Firmware über die Webschnittstelle.
Alle gängigen 3D-Druckergeometrien werden unterstützt
Unterstützung für eine breite Palette von Z-Sonden, einschließlich der DC42 IR Z-Sonde und des Duet3D Smart Effector für Delta-Drucker.
Dokumentation für Duet 3:
https://docs.duet3d.com/de/Duet3D_hardware/Duet_3_family
https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mainboard_6HC_Hardware_Overview
