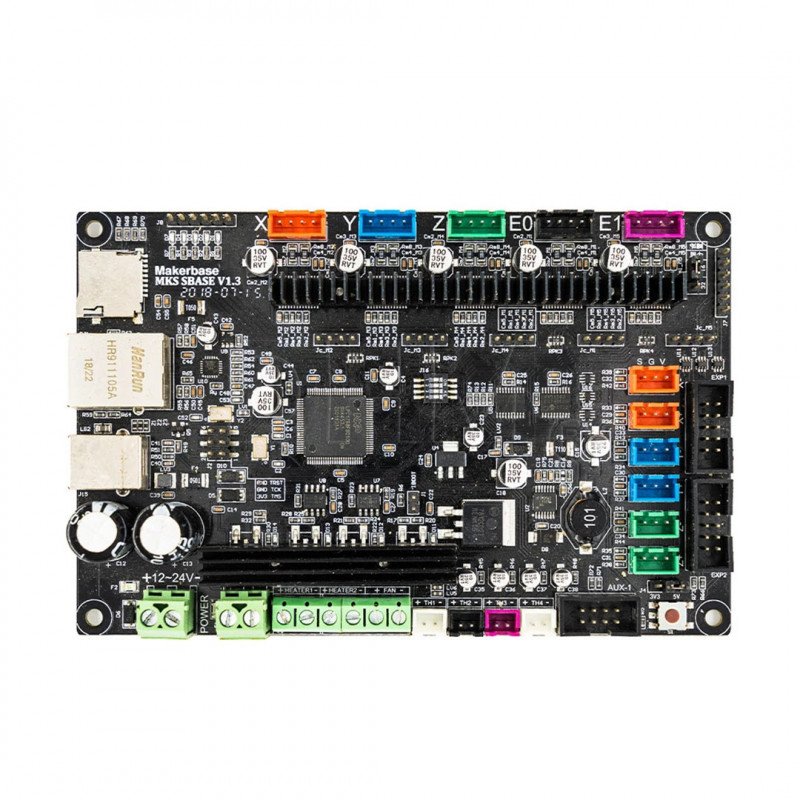

Paket enthält: 1 x Makerbase V1.3 Board mit Bildschirm
Download Anleitungsdatei: drive.google.com/file/d/1sInUV8LHa65sM0ODotbb7w-O4WuIqwui/view?usp=sharing Konfiguration nach folgenden Parametern:
Modell: MKS SBASE V1.3
Abmessungen: 14,6x9,5 cm
Eingangsspannung: 12V-24V DC-Eingang
Motherboard-Controller: Arm integriert
Kompatibles Display: gut mit 12864LCD und MKS TFT-Touchscreen, kann nicht mit MKS MINI12864LCD, OLED12864 und LCD2004 Display
Erweiterung 3.3V/5V für die Stromversorgung der Schalter
Hinweis:
1. bitte bestätigen Sie sorgfältig den Stromeingang '+' und '-' vor dem Einschalten des Boards, oder es wird kurzgeschlossen
2. Bevor Sie das Kabel anschließen, vergewissern Sie sich bitte, dass die Stromversorgung die richtige Spannung liefert, und stellen Sie sicher, dass die Geräte nicht vertauscht sind, da sie sonst durchbrennen
3. Bitte schließen Sie den Motor nicht an oder trennen Sie ihn nicht ab, wenn der Strom eingeschaltet ist, da das Gerät sonst leicht durchbrennen kann; stellen Sie den Strom nicht ein, während der Motor läuft. Richtig ist es, die Stromversorgung zu unterbrechen, den Motor auszustecken, ihn wieder einzuschalten, das Potentiometer einzustellen und die Spannung am Potentiometer zu messen, bis die gemessene Spannung mit der erwarteten übereinstimmt.
4. Derzeit kann MKS SBASE nur die von Maker Base entwickelten TFT-Serien und LCD12864-Displays verwenden, es kann nicht mit MKS MINI12864LCD, OLED12864 und LCD2004-Displays arbeiten.
