Kugelgewindetriebe SFU2010 - 100 cm Kugelgewindetriebe 05070702 DHM

Add to Compare

Product Sheet

Please login to Download PDF

Zum Projekt hinzufügen

Info! Sie können Ihrem Projekt auch ein Produkt hinzufügen, das nicht zum Kauf verfügbar ist.

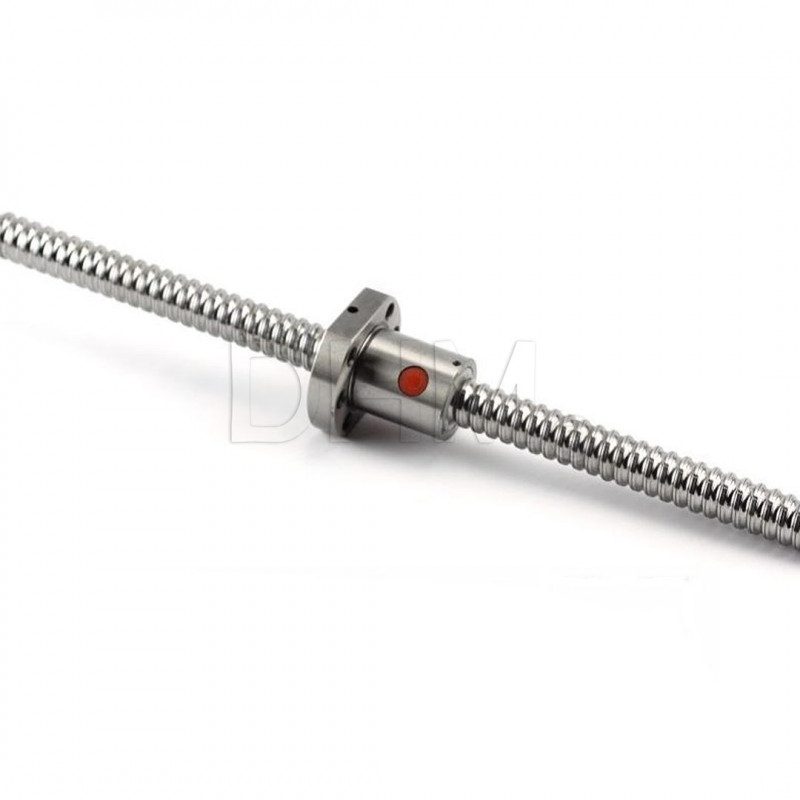

Kugelgewindetriebe SFU2010 - 100 cm

Name: Kugelgewindetriebe SFU2010 - 100 cm
Brand: DHM
SKU: 05070702
Price: 115 EUR
Availability: PreOrder

Reference: 05070702

115,00 €

Bruttopreis ohne Versandkosten

Jetzt vorbestellen

Lieferzeiten in den Lagerdetails angegeben

Artikeldetails
Marke DHM
Artikel-Nr. 05070702
-- Lagerdetails: Auf Lager *

*Regelmäßige Sendungen in ganz Europa
Beschreibung

Das Paket enthält: 1 x Kugelgewindetriebe

Die Kugelumlaufspindel eignet sich hervorraged für den Einsatz in CNC-Maschinen oder in Linearachsen von Automatisierungseinrichtungen.

Kugelumlaufspindeln bieten gegenüber Trapezgewindespindeln folgende Vorteile:

- Spielfreiheit

- weniger Reibung und damit höherer Wirkungsgrad

- bessere Steigungsgenauigkeit

Vorsicht ist geboten, wenn die Mutter in die Schraube eingesetzt wird (im Falle eines Versagens), da ein falsches Manöver zum Auslaufen der Kugeln oder zu Schäden an den Umwälzkomponenten führen kann.

Das Element, das Sie erhalten kann für bestimmte Funktionen von der auf dem Foto, je nachdem das Produktionslos gezeigten abweichen. Die Funktionalität wird jedoch beibehalten. Die Beschreibung dieses Artikels erfolgte durch automatische Übersetzung. Bei anstehenden Fragen, wenden Sie sich bitte an uns.
Read more
Bitte kontaktieren Sie uns für weitere Informationen.

Der Artikel, den Sie erhalten, kann sich je nach Produktionscharge in einigen Merkmalen von dem auf dem Foto abgebildeten Artikel unterscheiden. Dennoch bleibt die Funktionalität erhalten.

Questions(FAQs)

Hallo, ich würde gerne wissen, welche Präzision diese Schrauben haben.

Die Präzisionsklasse für Kugelgewindetriebe dieser Kategorie ist C5.

Sie müssten die Vorschubverhältnisse kennen (eine Umdrehung =?), um das richtige auszuwählen.

Jede Schraube hat einen beschreibenden Namen, z.B. SFU1204: Die ersten drei Buchstaben bezeichnen den Typ der Mutter-Schraube und der dazugehörigen Buchse, die ersten beiden Ziffern den Durchmesser, die letzten beiden die Steigung, und daraus leiten wir dann den relativen Vorschub für jedes Modell ab. Hier ist eine zusammenfassende Tabelle:

Durchmesser 12mm	Durchmesser 16mm
1204--> 4mm Abstand	1604--> 4mm Abstand
1205--> 5mm Abstand	1605--> 5mm Abstand
	1610--> Abstand 10mm

Durchmesser 20mm	Durchmesser 25mm
2004--> Abstand 4mm	2504--> Abstand 4mm
2005--> 5mm Abstand	2505--> 5mm Abstand
	2510--> Abstand 10mm

Da es sich um einseitige Spindeln handelt, entspricht die Steigung dem Vorschub. Um den linearen Vorschub bei jeder Umdrehung der Spindel zu ermitteln, müssen Sie also die Steigung jedes einzelnen Modells heranziehen. Zum Beispiel mit einer 4mm Teilung --> 4mm linearer Vorschub.

buongiorno la vite sfu2010 é completa anche di chiocciola? grazie

Il codice articolo 05070702 include solamente la madrevite da abbinare alla chiocciola con codice articolo 05070106
