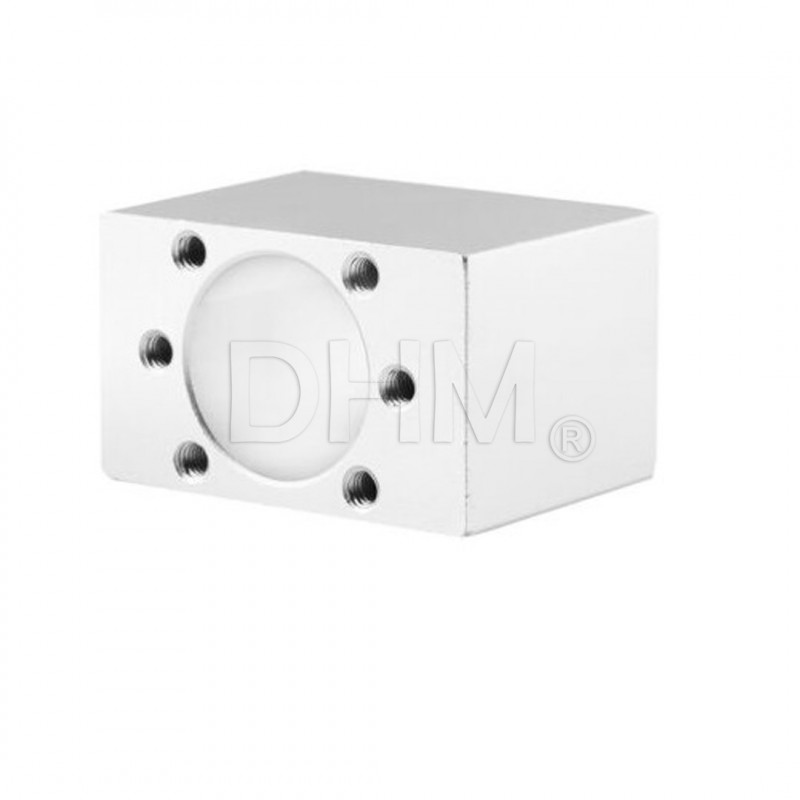

Dieses Muttergehäuse ist für eine Ø 12 mm Kugelgewindemutter geeignet. Material: eloxiertes Aluminium Hinweis: 12 mm Kugelumlaufspindeln sind kompatibel.
Für weitere Informationen wenden Sie sich bitte an uns.
Der Artikel, den Sie erhalten, kann je nach Produktionscharge in einigen Merkmalen von dem auf dem Foto abgebildeten Artikel abweichen. Dennoch bleibt die Funktionalität erhalten.
Hallo, ich würde gerne wissen, welche Präzision diese Schrauben haben.
Die Präzisionsklasse für Kugelgewindetriebe dieser Kategorie ist C5.
Asked by: Daniele
Date: 2022-02-10 12:23:39
Sie müssten die Vorschubverhältnisse kennen (eine Umdrehung =?), um das richtige auszuwählen.
Jede Schraube hat einen beschreibenden Namen, z.B. SFU1204: Die ersten drei Buchstaben bezeichnen den Typ der Mutter-Schraube und der dazugehörigen Buchse, die ersten beiden Ziffern den Durchmesser, die letzten beiden die Steigung, und daraus leiten wir dann den relativen Vorschub für jedes Modell ab. Hier ist eine zusammenfassende Tabelle:
Durchmesser 12mm
Durchmesser 16mm
1204--> 4mm Abstand
1604--> 4mm Abstand
1205--> 5mm Abstand
1605--> 5mm Abstand
1610--> Abstand 10mm
Durchmesser 20mm
Durchmesser 25mm
2004--> Abstand 4mm
2504--> Abstand 4mm
2005--> 5mm Abstand
2505--> 5mm Abstand
2510--> Abstand 10mm
Da es sich um einseitige Spindeln handelt, entspricht die Steigung dem Vorschub. Um den linearen Vorschub bei jeder Umdrehung der Spindel zu ermitteln, müssen Sie also die Steigung jedes einzelnen Modells heranziehen. Zum Beispiel mit einer 4mm Teilung --> 4mm linearer Vorschub.
