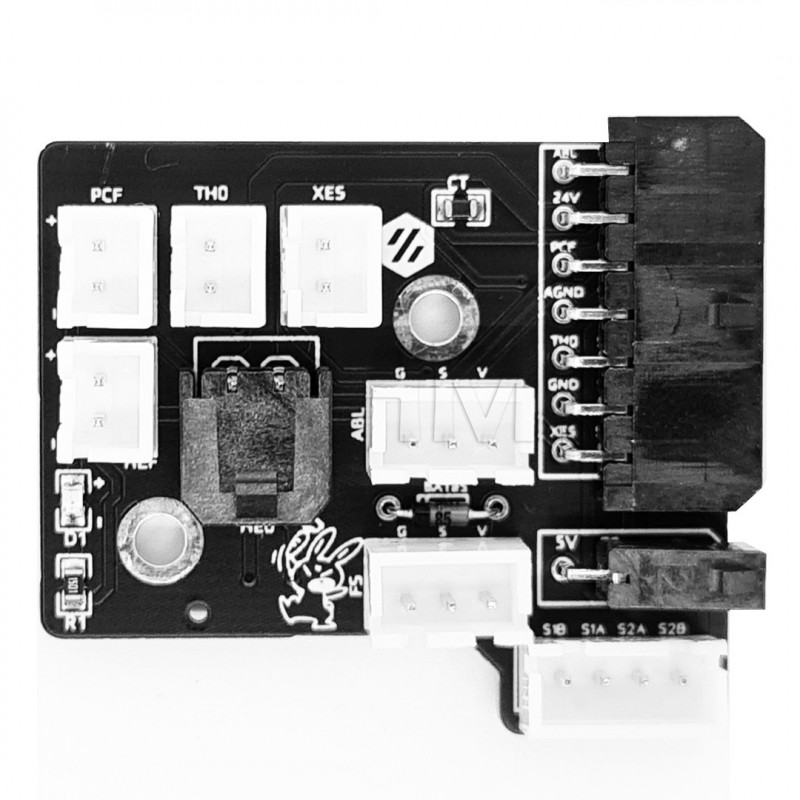

Dies ist die neueste Version des PCB Tool-Head für Voron Afterburner (V3.rabbit), auch bekannt als die ERCF-Version, die Anschlüsse für das EnragedRabbitProject Multi-Material-Netzteil enthält (https://github.com/EtteGit/EnragedRabbitProject).
Außerdem befinden sich auf der Rückseite Steckbrücken zur Auswahl von 24 V oder 5 V für Lüfter und Sonden.
Die Jumper für Lüfter und Sonden sind standardmäßig auf 24 V eingestellt, wenn Sie eine andere Spannung wünschen, müssen Sie die Leiterbahn abschneiden und die andere Seite anlöten. Abgesehen von diesen Modifikationen unterstützt die Karte alle Funktionen der HartK Tool-Head Karte der V3.2 'Standard' Version.
Es wird nur die Leiterplatte mit vormontierten SMD-Bauteilen geliefert.
Das Board-Design umfasst:
- eine BAT85-Diode für die ABL-Sonde
- Eine LED-Anzeige, die anzeigt, wannhotend aktiv ist
- Mehrere JST XH 2/3/4-polige Stecker für die meisten Werkzeugkopfkomponenten
- Ein 2-poliges Microfit 3.0 für die Heizung (einschließlich des Gegensteckers)
- Ein zusätzlicher 2-poliger Microfit 3.0- und 3-poliger JST XH-Anschluss zur Unterstützung der ERCF-Multimaterialzuführung
- Ein Thermistor 0805 pkg (Kammertemperatursensor)
- Ein 14-poliger Microfit 3.0 für die Hauptverkabelung zur MCU (einschließlich des Gegensteckers).
Die Platine wurde entwickelt, um die Verdrahtung vonhot end zu vereinfachen. Dadurch wird die Anzahl der benötigten Crimpkontakte reduziert und die Verdrahtung vereinfacht.
Die Platine ist für den X-Endstop vorbereitet, was sie mit Voron V1, V2 und Switchwire kompatibel macht.
DieSTL für 3D-Unterstützung ist auf GitHub verfügbar: https://github.com/craxoor/VoronMods/tree/master/PCB%20Cover
Weitere Informationen über den PCB Toolhead finden Sie auf der Projektseite auf GitHub.
