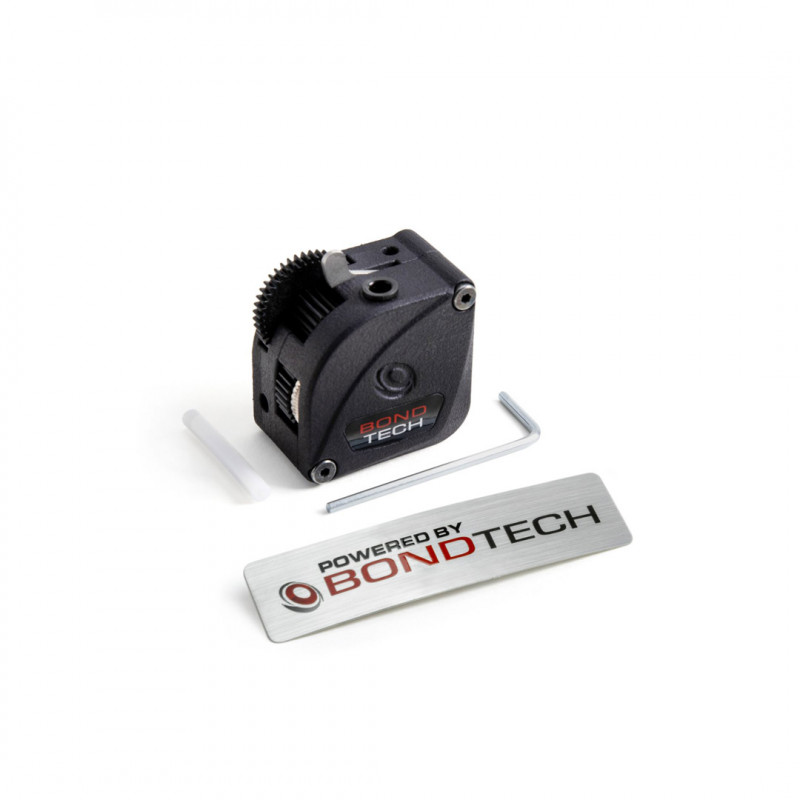

LGX Lite Extruder (ohne Motor) - Bondtech

EXTRUSER LGX® LITE
E-Schrittzahl : 562 bei 16 Mikroschritten; 1124 bei 32 Mikroschritten.
Zahnräder : gehärteter Stahl;
Materialverträglichkeit : abrasiv, starr, halbflexibel, flexibel und weich.
Montagelöcher : M3
Montageschemata : unten (4 Punkte); rechts (2 Punkte), vor dem Motor (2 Punkte), oben (1 Punkt)
Löcher auf der Oberseite des LGX® Lite : 5 mm tief
Löcher an der Seite des LGX® Lite : 5 mm tief
Löcher auf der Unterseite des LGX® Lite : 5 mm tief
Die maximale Anzugsspannung der Extruderschrauben beträgt 0,3 Nm

Für Klipper-Benutzer
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
rotation_distance = 200 * 16 / 562
rotation_distance = 5.7

Die obige Berechnung geht von den folgenden Parametern aus:
der Schrittmotor ist ein 1,8-Grad-Motor, also 200 als ganze Schritte pro Umdrehung;
die Mikroschritte sind auf 16 eingestellt;
der empfohlene E-Steps-Wert für das LGX® Lite ist 562.

Rückzugsgeschwindigkeit: 35 mm/s
Rückzugsabstand (Bowdenzug) : ~5 mm (0,4 + Rohrlänge[mm] x 0,015)
Rückzugsabstand (Direktantrieb) für starre Materialien: 0,4 mm
Rückzugsabstand (Direktantrieb) für weiche Materialien: 3 mm
Maximale Umgebungstemperatur: 90°C
Maximale Betriebstemperatur des Schrittmotors: 120? / 750 mA
LGX® Lite Nettogewicht: 48 g
LGX® Lite mit Motor Nettogewicht: 141 g
Verpackungsgröße: 80x103x73 mm
Verpackungsgewicht: 85 oder 185 g

CUSTOM STEPPING MOTOR FOR BONDTECH LGX
Stecker: 4-poliger JST-XH Stecker
Motorzahnrad: 10 Zähne
Motorlänge: 20 mm
Motordurchmesser: 36mm
Gewicht: 93g
Maximaler Strom: 1.0 A / Phase

Um den LGX zu verwenden, lassen Sie den Schrittmotor mit einem Strom zwischen ~0,45 und ~0,65A laufen:
Achten Sie auf die Oberflächentemperatur des Schrittmotors.
Halten Sie ihn kühl genug, um ihn zu berühren. Senken Sie sonst die Vref.

Kabellänge: 1m
Stufenwinkel: 1,8 Grad
Maximales Drehmoment bei: 1800 PPS
Potentialfluss bei maximalem Drehmoment: 120mm^3/s
Klasse: H, Spitzentemperatur 180?
Maximale Betriebstemperatur/-strom: 120? / 750 mA
Hersteller: LDO
Hersteller SKU: LDO-36STH20-1004AHG(XH)

Wie man den Strom mit Vref ändert
Es ist sehr schwierig, den Strom zu lesen, der Schrittmotoren zugeführt wird. Um diesen Strom zu bestimmen, wird der Vref-Wert herangezogen. Der Vref-Wert ist eine Referenzspannung in VDC, die mit einem Multimeter abgelesen werden kann. Er hilft uns, den Stromausgang des Schrittmotortreibers einzustellen.

Verschiedene 3D-Drucker-Motherboards verwenden unterschiedliche Schrittmotortreiber. Jeder Schrittmotortreiber hat seine eigene Formel zur Berechnung der Vref, die für einen bestimmten Strom benötigt wird. Hier sind einige Beispiele:

TMC Stepper-Treiber.
Die Formel für diese Treiber lautet Vref = ( I * 2,5 ) / Imax
. Dabei ist I der Zielstromwert, gemessen in A, und Imax ist 1,77 im normalen Modus und 1,2 im SilentStepSticks-Modus.

Pololu A4998.
Die Formel für diese Treiber lautet Vref = I * 8 * R
. Dabei ist I der Zielstromwert, gemessen in A, und R ist der Wert des Messwiderstands, der von der verwendeten Karte abhängt. Melzis verwenden 0,1, Creality Silent Boards verwenden 0,15, ...



Technische Daten finden Sie auf der Support-Seite für Bondtech-Produkte: https://support.bondtech.se

Der Artikel, den Sie erhalten, kann je nach Produktionscharge in einigen Merkmalen von dem auf dem Bild dargestellten abweichen. Dennoch bleibt die Funktionalität erhalten.
