Linearführungslager, auch bekannt als Linearführungsschlitten oder -blöcke, sind Komponenten, die mit Linearführungen gekoppelt werden, um ein Bewegungssystem zu schaffen.
Der Führungswagen besteht aus Wälzkörpern und einer Außenhülse, und die gleichmäßige lineare Bewegung dieser Wagen bedeutet, dass die Reibung entlang der Schiene beim Gleiten gering ist.
Eigenschaften der Trackpads DHM pro
Die Schienen der MGN-Serie sind kompakt und leicht und eignen sich für kleine, aber hochpräzise Geräte.
Vergleichbar mit Modellen von führenden Marken wie HIWIN, Bosch Rexroth, THK, ROLLON. Linearführungsschlitten DHM pro sind die professionelle Schlittenserie für Linearsysteme. Sie zeichnen sich durch Tragzahlen aus, die denen bestehender Produkte entsprechen, und durch ein verbessertes radiales Spiel im Vergleich zu den wirtschaftlichen Serien. Die Präzision und der Qualitätsstandard sind denen der großen Marken ebenbürtig und können daher sicher ersetzt werden. Wenn Sie auf der Suche nach einem Einsteigerprodukt sind, sollten Sie stattdessen die Linie DHM entdecken.
Hier sind die wichtigsten Punkte der MGN-Linearführungsschlitten der Linie DHM pro:
- Hohe Steifigkeit
- Leise Bewegung
- Austauschbarkeit der Systeme (Standardabmessungen)
- Minimale Reibung
- Hohe Präzision
- Ausgezeichnetes Verhältnis von Leistung, Qualität und Preis
- Das Modell aus Edelstahl ist korrosionsbeständig
- Mit Schmierbohrung
- Mittlere Vorspannung
Anwendungen von Führungswagen mit Linearschienen
Ein Linearsystem besteht aus der Linearschiene und dem Block. Sie werden in verschiedenen Bereichen eingesetzt, da sie leicht zu installieren sind. Darüber hinaus können Miniaturmodelle wie das MGN7, MGN9 und MGN12 aufgrund ihrer geringen Abmessungen auch in engen Räumen installiert werden.
Die Wagen sind je nach Projektanforderungen in verschiedenen Größen erhältlich. Um Ihr Linearsystem zu vervollständigen, werfen Sie einen Blick auf die Linearschienen der Linie DHM pro.

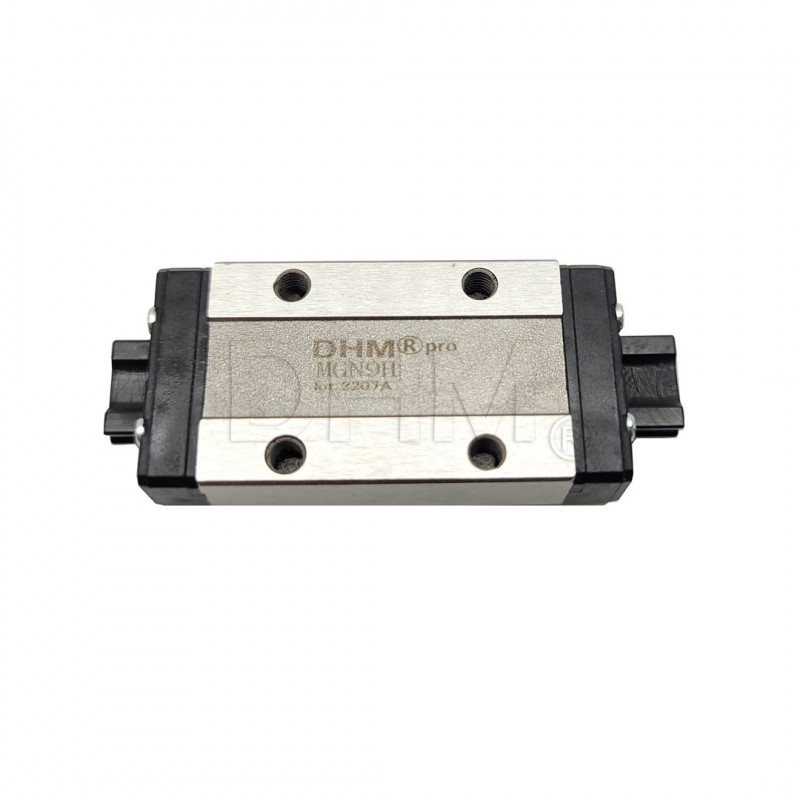

Bei diesem Modell handelt es sich um den Schlitten MGN9H, der daher für die Linearführungen MGN9 geeignet ist. Es ist das lange Schlittenformat für Linearführungen.
Material
Dieses Modell des Linearschlittens ist aus 100Cr6-Stahl gefertigt. 100Cr6 ist ein typischer Chromstahl. Nach der Ölabschreckung weist es minimale Verformung, hohe Härte, Verschleißfestigkeit und Druckfestigkeit auf. Es wird für die Herstellung von Verschleißteilen mit guter Nichtverformbarkeit verwendet. Es wird normalerweise im Lagerbau verwendet.
Dank der Chromschicht an der Oberfläche ist bei entsprechender Schmierung eine gute Korrosionsbeständigkeit gewährleistet.
Vorspannung
Die Vorspannung bestimmt die Steifigkeit der Linearführung. Je höher die Vorspannung ist, desto steifer ist die Führung. Freie Führungen können schwingen und dadurch Lärm und Vibrationen verursachen. Werden sie zum Beispiel als Führungen in 3D-Druckern verwendet, so werden die Vibrationen beim direkten Druck auf das Objekt sichtbar. Aus diesem Grund sind die gelieferten Pads durch eine mittlere Vorspannung gekennzeichnet.
Reinigung und Schmierung
Da die Wagen aus nicht rostfreiem Stahl bestehen, ist die Schmierung ein wesentliches Element, um Rost auf der Oberfläche der Schienen zu vermeiden und die einwandfreie Funktion der Kugelumlaufsysteme zu gewährleisten. Sie muss sowohl bei der Erstinbetriebnahme der Schiene als auch während der Lebensdauer des Systems in regelmäßigen Abständen durchgeführt werden.
Eine adäquate Schmierung bringt Vorteile, die die Lebensdauer des gesamten Linearsystems verlängern. Sie führt insbesondere zu einer Reduzierung des Systems der:
- Korrosion
- Reibung
- Tragen Sie
- Verunreinigungen
Wir empfehlen eine regelmäßige Wartung des Handlingsystems und eine Schmierung step schon bei der ersten Benutzung.
Das Nachschmierintervall hängt von der Art der Betriebsumgebung, der Art der Belastung, der Häufigkeit des Einsatzes und den vom Skid zurückgelegten Strecken ab.
Die Betriebsumgebung ist definiert als alle Faktoren außerhalb des Systems, wie kleine Späne, Material
durch Abrieb, Umgebungstemperaturen und Feuchtigkeit entfernt. Unter Belastungsart versteht man dagegen die Faktoren, die direkt auf das System einwirken, wie Stöße, Torsionsbelastungen und Vibrationen.
Wir empfehlen eine Wartung und Schmierung im Abstand von 6 Monaten oder alle 3 Monate bei starker Beanspruchung oder langen Fahrstrecken.
Es kann Lithiumfett verwendet werden. Das Schmierfett bildet einen Schmierfilm zwischen den Stahlkugeln und der Lauffläche der Linearführungen. Dadurch wird die Reibung verringert und ein Verklemmen verhindert.
Hinweis: Schmiermittel, die MoS2 (Molybdänbisulfid) oder Graphit enthalten, dürfen nicht verwendet werden.
Warnungen
Die Umlenkfläche darf keinen Stößen ausgesetzt werden. Stöße können die Rückführung der Kugeln beeinträchtigen und zu Gleitfehlern führen. Die Kugeln fallen nicht aus den Linearführungen DHM pro heraus, wenn sie von den Schienen entfernt werden, da die Schlitten mit Kugelarretierungen ausgestattet sind. Die Kugeln könnten jedoch herausfallen, wenn Sie die Wagen schnell von der Schiene entfernen.
oder die Schiene schräg in den Schlitten einführen. Demontieren und montieren Sie die Wagen mit Sorgfalt.
Genauigkeit und Radialspiel sind nur dann gewährleistet, wenn Drehgestelle und Schienen aus demselben Bausatz oder derselben Charge verwendet werden. Wir raten daher davon ab, Drehgestelle und Schienen der Originalkombinationen auszutauschen.
Die Genauigkeit der Linearführungen wird nach dem Einbau der Schiene, nach der Befestigung der Schrauben an der Schiene und dem Aufschieben der Schiene auf die Bezugsebene gewährleistet. Die Schienen können auf unterschiedliche Weise montiert werden. Die Spezifikationen finden Sie in der entsprechenden Anleitung:
Schienen können in der Länge nicht miteinander verbunden werden. Sollten Sie also eine größere Länge benötigen, wählen Sie bitte die für Ihr Projekt am besten geeignete Länge.
Inhalt: 1 x MGN9H Linearführungsschiene - Stahl 100Cr6
