DHM Präzisions-Miniatur-Linearführung pro. Es handelt sich um eine dünne, leichte Führung, die sich besonders für Präzisionsmessgeräte, Produktions- und Prüfgeräte und andere Anwendungen eignet, bei denen eine präzise lineare Bewegung unerlässlich ist, wie z. B. bei 3D-Druckern und kleinen CNC-Maschinen.
Sie werden auch als kleine Linearführungen bezeichnet, da sie sehr klein sind.

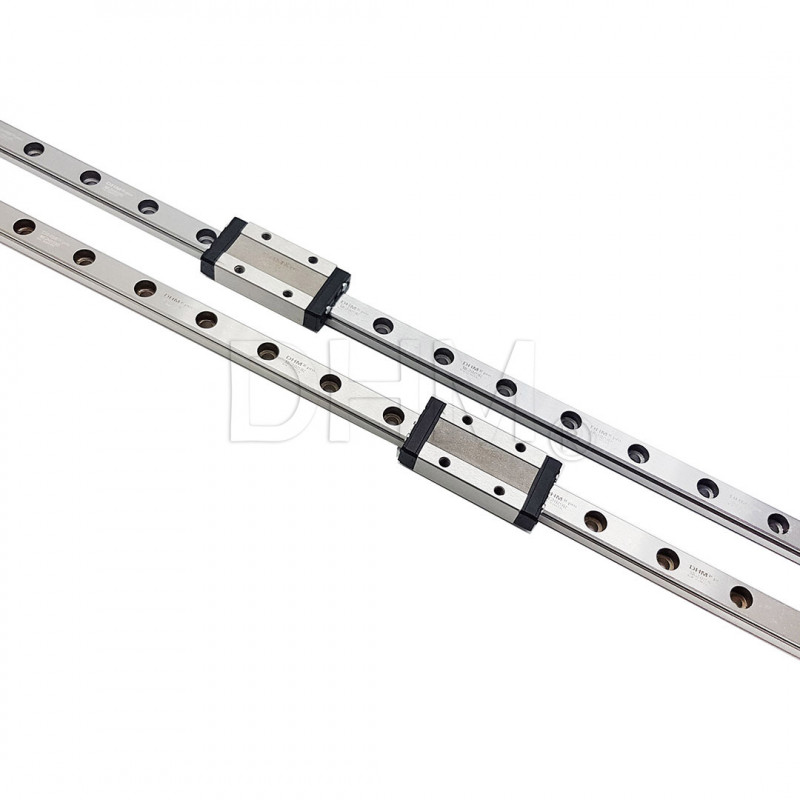

Diese Führung ist das Modell MGN9: die Breite der Führung beträgt nur 9 mm. Die Führungen werden mit einem MGN9H (langer Führungswagen) aus rostfreiem Stahl geliefert.
DHM Merkmale der Linearführungen pro
Die Serie MGN zeichnet sich durch kompakte und leichte Führungen aus, die für kleine Geräte mit hoher Präzision geeignet sind.
DHM Die Linearschlitten pro sind von den technischen Daten her mit denen führender Marken wie HIWIN, Bosch Rexroth, THK, ROLLON vergleichbar und stellen die professionelle Serie unserer Linearschlitten dar.
Sie zeichnen sich durch Tragzahlen aus, die den professionellen Produkten auf dem Markt entsprechen, und durch ein verbessertes radiales Spiel im Vergleich zu den wirtschaftlichen Serien, die Sie weiterhin in unserem E-Shop finden. Die Präzision und die Qualitätsstandards entsprechen denen der großen Marken und können daher sicher ersetzt werden. DHM Wenn Sie auf der Suche nach einer wirtschaftlichen Führung sind, sollten Sie diese Serie entdecken.
DHM Hier sind die wichtigsten Punkte der MGN-Linearführungen der Serie pro:
- Gutes Schwingungsverhalten
- Kompakte Bauweise für die Montage auch in kleinen Anwendungen
- Präziser Vermittlungseffekt mit Reduzierung des möglichen Fehlers durch die Montagefläche
- Einbaukompatibilität mit Führungen anderer Hersteller dank Standardabmessungen
- Zweibahnige Ausführung
- Niedriger Reibungskoeffizient
DHM Die Linearschlitten pro sind vertikal und horizontal belastbar. Darüber hinaus können sie dank der kreisbogenförmigen Nuten die zur Erhöhung der Steifigkeit erforderliche Vorspannung aufnehmen. Das Ergebnis sind hohe Leistung, größere Präzision und verbesserte Effizienz.
DHM Wie funktioniert eine Linearführung pro?
Eine Linearführung ermöglicht eine lineare Bewegung, die auf dem Einsatz von Kugeln oder Rollen (Wälzkörpern) beruht. In unserem Fall ermöglicht die Linearführung durch die Rückführung von Kugeln zwischen der Schiene und dem Schlitten eine äußerst präzise lineare Bewegung. Der Reibungskoeffizient einer Linearführung beträgt nur 1/50 im Vergleich zu einem herkömmlichen System mit SBR-Führung und Buchse. Aufgrund der Zwänge zwischen Schiene und Schlitten können die Linearführungen Belastungen sowohl in Längs- als auch in Querrichtung aufnehmen. Aufgrund dieser Eigenschaften ermöglichen Linearführungen eine deutlich verbesserte Bewegungsgenauigkeit, insbesondere in Kombination mit Kugelumlaufspindeln.
Spezifikationen
DHM Die Linearführungen der pro line werden nach spezifischen Spezifikationen gefertigt. Sie haben die gleichen Einbaumaße wie die Produkte anderer Hersteller und können daher als Ersatz verwendet werden.
Die Vorspannung gewährleistet eine starre Bewegung der Führungswagen. Es kommt zu einer besseren Absorption von Stößen und/oder Vibrationen, einer präziseren Führung und einer verbesserten Tragfähigkeit. Die Gleitschuhe sind mit einer Schmierbohrung versehen.
Werkstoff
Dieser Linearschlitten ist aus rostfreiem Stahl 440C gefertigt. Dies ist ein rostfreier Stahl mit hoher Härte und
Korrosionsbeständigkeit. Gute Beständigkeit in einer mittelkorrosiven Umgebung (Atmosphäre, Frischwasser, Wasserdampf, Rohöl
Benzin, Diesel, Alkohol, schwache Säuren, Lebensmittel, Fruchtsäfte). Die Härtung und das Polieren, denen die Führungen unterzogen werden, bewirken eine ausgezeichnete Korrosionsbeständigkeit.
Vorspannung
Die Vorspannung bestimmt die Steifigkeit der Linearführung. Je höher die Vorspannung ist, desto steifer ist die Führung. Freie Führungen können schwingen, was zu Geräuschen und Vibrationen führt. Wenn sie beispielsweise als Führungen in 3D-Druckern verwendet werden, sind die Vibrationen beim Druck direkt auf dem Objekt sichtbar. Aus diesem Grund haben die mitgelieferten Pads eine mittlere Vorspannung.
Reinigung und Schmierung
Die Schmierung ist ein Schlüsselelement für das einwandfreie Funktionieren von Kugellagersystemen. Sie muss sowohl bei der Erstinbetriebnahme des Führungswagens als auch in regelmäßigen Abständen während der Lebensdauer des Systems durchgeführt werden.
Eine angemessene Schmierung führt zu Vorteilen, die die Lebensdauer des gesamten Linearsystems verlängern. Insbesondere führt sie zu einer Verringerung des Systems von:
- Korrosion
- Reibung
- Abnutzung
- Verunreinigungen
step Wir empfehlen eine routinemäßige Wartung des Antriebssystems und eine Schmierung auch beim ersten Einsatz.
Wir empfehlen, die Schienen vor dem Schmieren zu reinigen. Um sicherzustellen, dass der Schlitten bei diesen Manövern nicht herausrutscht, können Sie eine Klammer durch die letzten Löcher stecken.
Wir empfehlen, die Schienen und Lagerkugeln mit Fett zu schmieren. Streichen Sie anschließend die gesamte Schiene mit einer dünnen Fettschicht ein, um Oxidation zu verhindern.
Das Nachschmierintervall hängt von der Art der Betriebsumgebung, der Art der Belastung, der Häufigkeit der Nutzung und den vom Führungswagen zurückgelegten Strecken ab.
Unter Betriebsumgebung versteht man alle Faktoren, die von außen auf das System einwirken, wie z. B. kleine Späne, Materialabrieb
Abrieb, Umgebungstemperaturen und Feuchtigkeit. Unter Belastungsart hingegen verstehen wir die Faktoren, die direkt auf das System einwirken, wie Stöße, Torsionsbelastungen und Vibrationen.
Wir empfehlen eine Wartungs- und Schmierintervall von 6 Monaten bzw. alle 3 Monate bei starker Beanspruchung oder langen Fahrstrecken. Wenn das Schmierfett unter den oben genannten Bedingungen schneller verschlechtert oder verunreinigt wird, muss das Schmierintervall je nach den Bedürfnissen des Systems verkürzt werden.
Im Allgemeinen sind bei der Planung der Wartung und Schmierung des Linearsystems folgende Bedingungen zu berücksichtigen:
- Schwingungen
- Hohe Betriebstemperaturen
- Vorhandensein von Kondenswasser oder Spritzwasser
- Vorhandensein besonderer Stoffe (Dämpfe, Säuren, Kohlenwasserstoffe)
- Arbeitshub in einem kurzen Schienenabschnitt
- Hohe Betriebsdynamik
Es kann Lithiumfett verwendet werden. Das Schmierfett bildet einen Schmierfilm zwischen den Stahlkugeln und der Lauffläche der Linearführungen. Dadurch wird die Reibung reduziert und ein Verklemmen verhindert.
Hinweis: Schmiermittel, die MoS2 (Molybdänbisulfid) oder Graphit enthalten, dürfen nicht verwendet werden.
Warnhinweise
Die Umlenkfläche darf keinen Stößen ausgesetzt werden. Stöße können die Rückführung der Kugeln beeinträchtigen und zu Gleitfehlern führen. DHM Die Kugeln fallen nicht aus den Linearführungen heraus, wenn sie von den Schienen entfernt werden, da die Schlitten mit Kugelarretierungen ausgestattet sind. Die Kugeln können jedoch herausfallen, wenn Sie die Führungswagen schnell von der Schiene entfernen
oder die Schiene in einer schrägen Position in den Wagen einführen. Demontieren und montieren Sie die Führungswagen mit Sorgfalt.
Genauigkeit und radiales Spiel sind nur dann gewährleistet, wenn Drehgestelle und Schienen aus demselben Bausatz oder derselben Charge verwendet werden. Wir raten daher davon ab, Drehgestelle und Schienen aus den Originalkombinationen auszutauschen.
Die Genauigkeit der Linearschienen wird nach dem Einbau der Schiene, nach dem Anziehen der Schrauben an der Schiene und nach dem Aufschieben der Schiene auf die Bezugsebene gewährleistet. Die Schienen können auf verschiedene Arten installiert werden. Die Spezifikationen finden Sie in dem entsprechenden Leitfaden:
Die Schienen können in der Länge nicht miteinander verbunden werden. Sollten Sie daher eine größere Länge benötigen, wählen Sie bitte die für Ihr Projekt am besten geeignete Länge.
Das Paket enthält:
1 x Linearführungsschiene MGN9 415 mm - Rostfreier Stahl 440C
1 x Linear-Kugelumlaufschiene MGN9 - Edelstahl 440C
