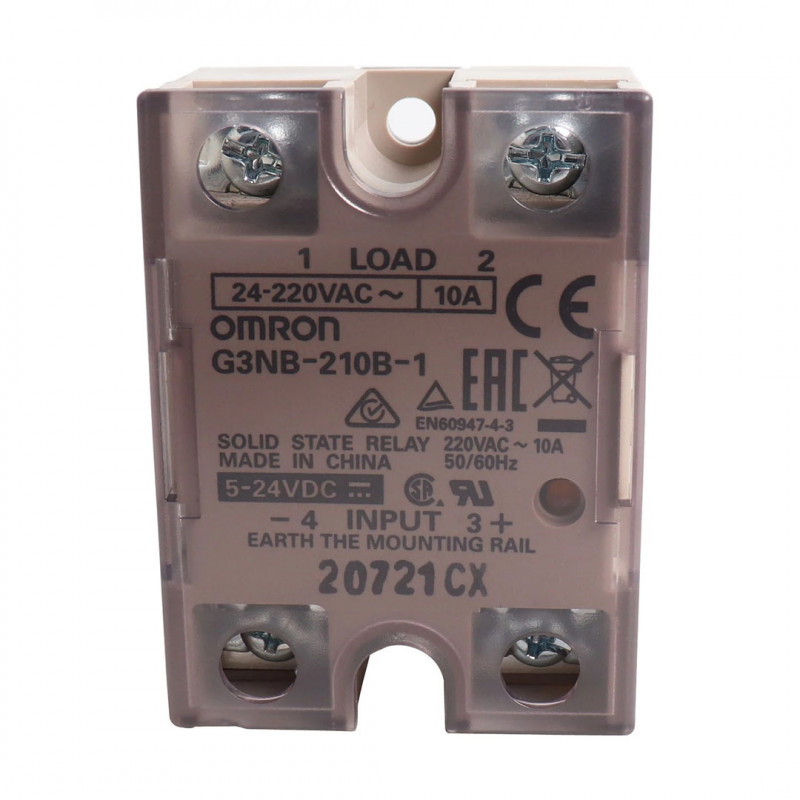

Das G3NB-210B-1 von Omron ist ein SSR-Relais mit 10 A Ausgang, das dem G3NB-210A-1 entspricht.
Das Relais G3NB-210B-1 ist für Eingangsspannungen zwischen 5 und 24 V ausgelegt. Ein eingebauter Varistor absorbiert externe Überspannungen und eine Betriebsanzeige ermöglicht die Überwachung des Betriebs.
Die Halbleiterrelais dieser Serie sind vom Typ Hockey-Puck.
Wesentliche Merkmale:
Alle Modelle haben die gleichen kompakten Abmessungen und bieten daher den gleichen Montageabstand.
Der integrierte Varistor absorbiert effektiv alle externen Spannungstransistoren.
LED-Betriebsanzeige.
Schutzhülle für zusätzliche Sicherheit.
UL, CSA und TÜV zertifiziert.
Das Relais kann über die Montageplatte rapido auf einer DIN-Schiene montiert werden. Zur Montage des Relais auf dem
DIN-Schiene, installieren Sie ihn zunächst über die Feder auf der Montageplatte rapido. Wenn ein Relais auf einer DIN-Schiene montiert wird, beachten Sie bitte die Nennwerte für Relais ohne Kühlkörper.
Sicherheitsvorkehrungen
Da es sich um ein elektrisches Gerät handelt, bitten wir Sie, es mit besonderer Sorgfalt zu benutzen.
Der Kontakt mit dem geladenen Teil kann in einigen Fällen zu leichten Stromschlägen führen. Berühren Sie den Anschlussbereich des G3NB (den unterladenen Teil) nicht, während die Stromversorgung eingeschaltet ist. Achten Sie darauf, die Abdeckung vor der Verwendung anzubringen.
Da das G3NB und der Kühlkörper, falls vorhanden, heiß werden, kann es in einigen Fällen zu leichten Verbrennungen kommen. Berühren Sie das G3NB SSR oder den Kühlkörper nicht, während es mit Strom versorgt wird oder unmittelbar nachdem es ausgeschaltet wurde.
Der interne Absorptionskreislauf ist aufgeladen und kann in manchen Fällen einen leichten Stromschlag verursachen. Berühren Sie die Hauptstromkreisklemmen des G3NB nicht unmittelbar nach dem Ausschalten der Stromversorgung.
Achten Sie darauf, dass die Stromversorgung während der Verdrahtung unterbrochen ist, und bringen Sie die Klemmenabdeckung immer erst nach Abschluss der Verdrahtung an. Die Berührung der Klemmen unter Last kann in einigen Fällen einen leichten elektrischen Schlag verursachen.
Schließen Sie den Lastteil nicht kurz, da das G3NB sonst beschädigt werden kann. Um versehentliche Kurzschlüsse zu vermeiden, installieren Sie eine Schutzvorrichtung, z. B. eine flinke Sicherung, an der Stromversorgungsleitung.
