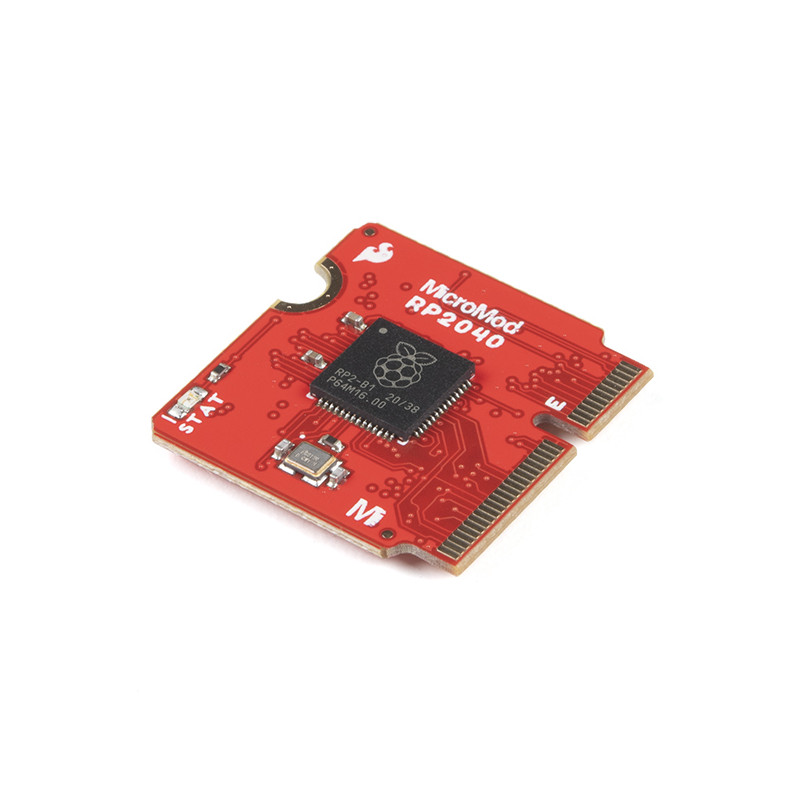

Das SparkFun MicroMod Pi RP2040 Processor Board ist ein kostengünstiges, leistungsstarkes Board mit flexiblen digitalen Schnittstellen, das mit dem RP2040 Mikrocontroller der Raspberry Pi Foundation ausgestattet ist. Mit dem MicroMod M.2-Anschluss ist der Anschluss Ihres MicroMod Pi RP2040 Processor Board ein Kinderspiel. Richten Sie einfach den Schlüssel des abgeschrägten Anschlusses Ihres Prozessors auf den Schlüssel des M.2-Anschlusses aus und sichern Sie ihn mit einer Schraube (im Lieferumfang aller Carrier Boards enthalten).
Der RP2040 verwendet zwei ARM Cortex-M0+ Prozessoren (bis zu 133MHz):
264kB eingebetteter SRAM in sechs Bänken
6 dedizierte IO für SPI Flash (unterstützt XIP)
30 Multifunktions-GPIO:
Dedizierte Hardware für häufig verwendete Peripheriegeräte
Programmierbare IO für erweiterte Peripherieunterstützung
Vier 12-Bit-ADC-Kanäle mit internem Temperatursensor (bis zu 0,5 MSa/s)
USB 1.1 Host/Device-Funktionalität
Der RP2040 wird sowohl von plattformübergreifenden C/C++- als auch MicroPython-Entwicklungsumgebungen unterstützt, einschließlich einfachem Zugang zum Laufzeit-Debugging. Er verfügt über UF2-Boot- und Gleitkommaroutinen, die in den Chip integriert sind. Der integrierte USB-Anschluss kann sowohl als Gerät als auch als Host fungieren. Er verfügt über zwei symmetrische Kerne und eine hohe interne Bandbreite, was ihn für die Signalverarbeitung und für Video nützlich macht. Während der Chip über eine große Menge an internem RAM verfügt, enthält die Karte einen zusätzlichen externen Flash-Chip.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-Prozessorkarte mit verschiedenen Peripheriegeräten der Trägerkarte verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, ermöglicht den einfachen Austausch von Prozessoren während des Betriebs. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
Erste Schritte mit dem MicroMod RP2040-Prozessor Handbuch
