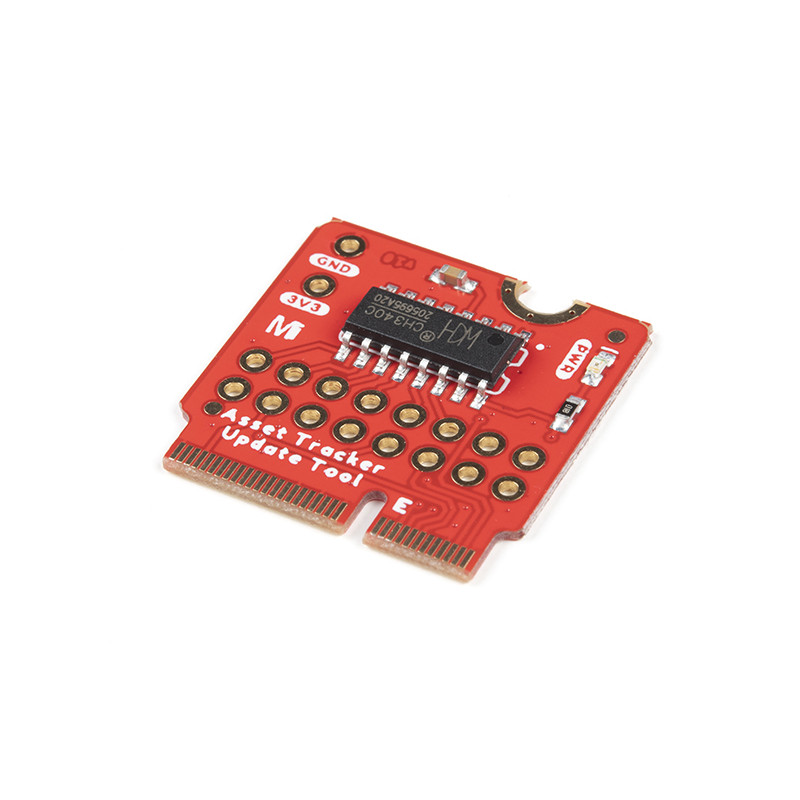

Das SparkFun MicroMod Update Tool wurde als Schnittstelle zum MicroMod Asset Tracker Carrier Board entwickelt und ermöglicht auch die direkte Kommunikation mit dem u-blox SARA-R510M8S Modul unter Verwendung der hochentwickelten u-blox m-center Cellular Evaluation Software. Wenn Sie mit u-center, der GNSS-Evaluierungssoftware von u-blox, vertraut sind, wissen Sie, wie hervorragend deren Software ist. m-center steht dem in nichts nach. Schließen Sie ein USB-C-Kabel an und los geht's!
Das Update Tool ist kein vollständiges MicroMod Processor Board, es ist viel einfacher als das. Er ist mit einem CH340C USB-Seriell-Wandler ausgestattet, der Ihnen über den USB-C-Anschluss des Asset Trackers vollen Zugriff auf alle acht Pins der UART-Schnittstelle des SARA-R5 ermöglicht. Betrachten Sie es als eine Brücke von USB zu seriell.
Das Update Tool verfügt über acht Paare von durchkontaktierten Anschlüssen für die UART-Signale. Sie können diese verwenden, um eine direkte Verbindung zum SARA UART mit 3,3V-Signalen herzustellen, wenn Sie das möchten. Die geteilten Pads auf der Rückseite des Tools können geöffnet werden, um den CH340C vollständig zu isolieren; die dem M.2 am nächsten liegenden Pins werden direkt mit dem SARA UART verbunden.
