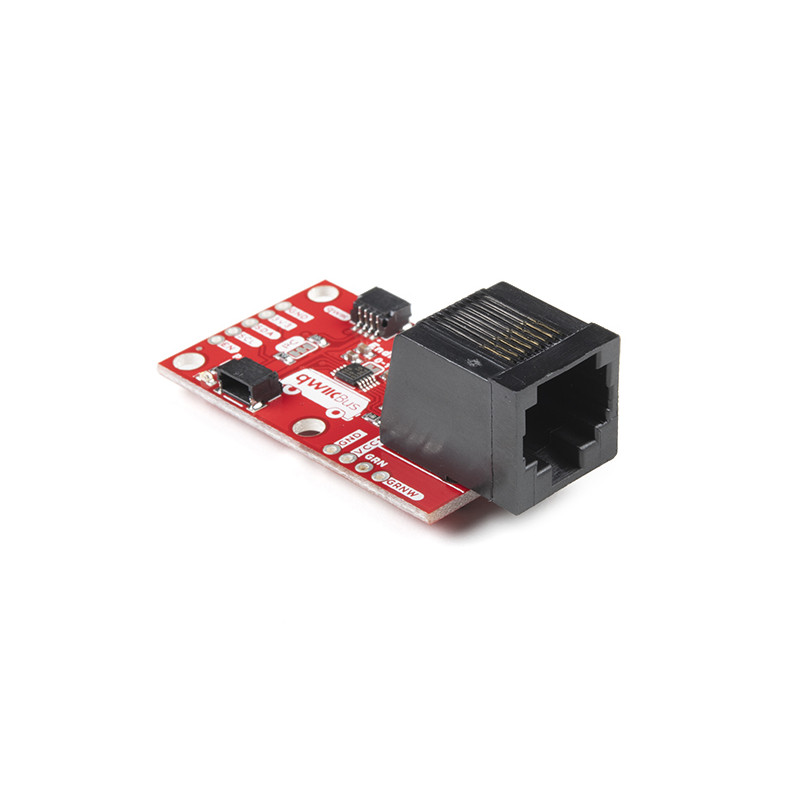

Der SparkFun QwiicBus EndPoint ist die schnellste und einfachste Möglichkeit, die Reichweite Ihres I2C-Kommunikationsbusses zu erweitern. Das Breakout verwendet den PCA9615 IC von NXP, der die zwei Standard-I2C-Signale in vier Differenzsignale umwandelt, zwei für SCL und zwei für SDA. Die Differenzsignale werden über ein Ethernet-Kabel gesendet, das über die integrierten RJ-45-Anschlüsse mit dem Breakout verbunden ist. Die differentielle Signalisierung ermöglicht es den I2C-Signalen, Entfernungen von bis zu 100 Fuß zu erreichen und dabei ihre Signalintegrität zu erhalten! Um das Ablesen der Messwerte noch einfacher zu gestalten, erfolgt die gesamte Kommunikation ausschließlich über I2C, wobei unser praktisches Qwiic-System verwendet wird, so dass keine Lötarbeiten für den Anschluss an das übrige System erforderlich sind. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Die Einfachheit des QwiicBus EndPoint ist einer seiner größten Vorzüge. Andere I2C-Kommunikationsmethoden erfordern eine Paketierung der I2C-Kommunikation in ein anderes Protokoll, sei es RS-485 oder 1-Wire. Das PCA9615 behält jedoch das I2C-Protokoll bei, indem es einen differenziellen Transceiver verwendet.
Diese aktualisierte Version des Differential I2C Breakout fügt zwei Pins im Abstand von 0,1" hinzu, die mit dem ungenutzten Adernpaar der RJ-45-Stecker verbunden sind, so dass die Benutzer das ungenutzte Adernpaar für beliebige Zwecke nutzen können.
Ganz gleich, ob Sie die Reichweite eines I2C-Sensors in einem autonomen Fahrzeug, das von Motorengeräuschen geplagt wird, erhöhen oder ein umfangreiches Sensornetzwerk in Ihrem Haus oder Büro aufbauen möchten, der QwiicBus EndPoint ist eine großartige Lösung, um die Reichweite zu erhöhen und die Geräuschanfälligkeit zu reduzieren.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
