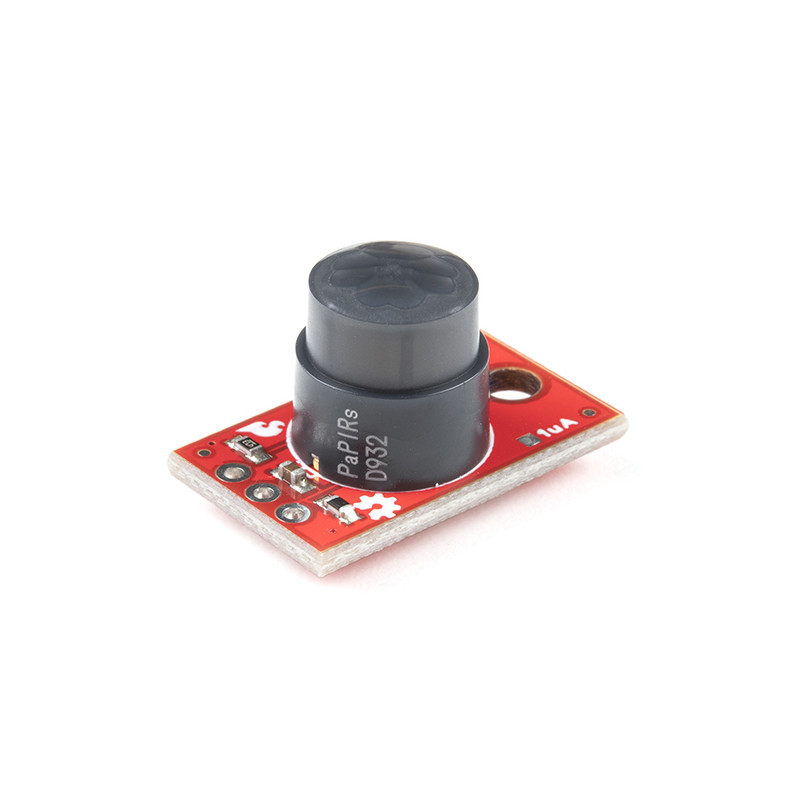

Passiv-Infrarot-Sensoren (PIR) eignen sich hervorragend zur Erkennung von Bewegungen in einem kleinen Bereich um den Sensor herum. Der 1µA SparkFun EKMB1107112 PIR Breakout ist ein einfacher Breakout, der mit einem PIR-Sensor der EKM-Serie von Panasonic® ausgestattet ist. Die PIR-Sensoren der EKMB-Serie sind für kleine Bewegungen optimiert und bieten aufgrund des sehr geringen Standby-Stromverbrauchs (1µA) Bewegungserkennungsoptionen für batteriebetriebene Anwendungen.
PIR-Sensoren liefern keine spezifischen Entfernungsdaten, sondern überwachen stattdessen das von Objekten in ihrem Sichtfeld ausgehende IR-Licht und aktivieren ihr Signal, wenn in ihrem Erfassungsbereich eine Bewegung erkannt wird. Damit eignen sie sich perfekt für Anwendungen wie das automatische Einschalten von Geräten, wenn eine Bewegung erkannt wird. Zu den Anwendungen gehören Haus- und Gebäudeautomatisierung zur Energieeinsparung, automatische Ein- und Ausschaltung der Beleuchtung, Sicherheit, Geräte und IoT.
Die flachen PIR-Bewegungssensoren von Panasonic (10,9 mm gegenüber der Standardhöhe von 14,4 mm, was Platzeinsparungen bei eingeschränkten Designs ermöglicht) bestehen aus einer Linse zur Schaffung verschiedener Erfassungsbereiche, einem optischen Filter zur Blockierung von Nicht-Infrarotlicht, pyroelektrischen Sensorelementen, elektromagnetischer Abschirmung aller Schaltkreise und einem Impedanzwandler zur Erzeugung eines elektrischen Signals. Dieser PIR-Sensor bietet einen digitalen Ausgang für 32 Zonen mit einem Erfassungsbereich von 5 m und einem Erfassungsbereich von 90° x 90°.
Hinweis: Die Empfindlichkeit von Passiv-Infrarot-Sensoren wird von den Umgebungsbedingungen beeinflusst, daher wird ein Test zur Leistungsbewertung unter repräsentativen Bedingungen empfohlen.
Erste Schritte mit dem SparkFun PIR Breakout Guide
