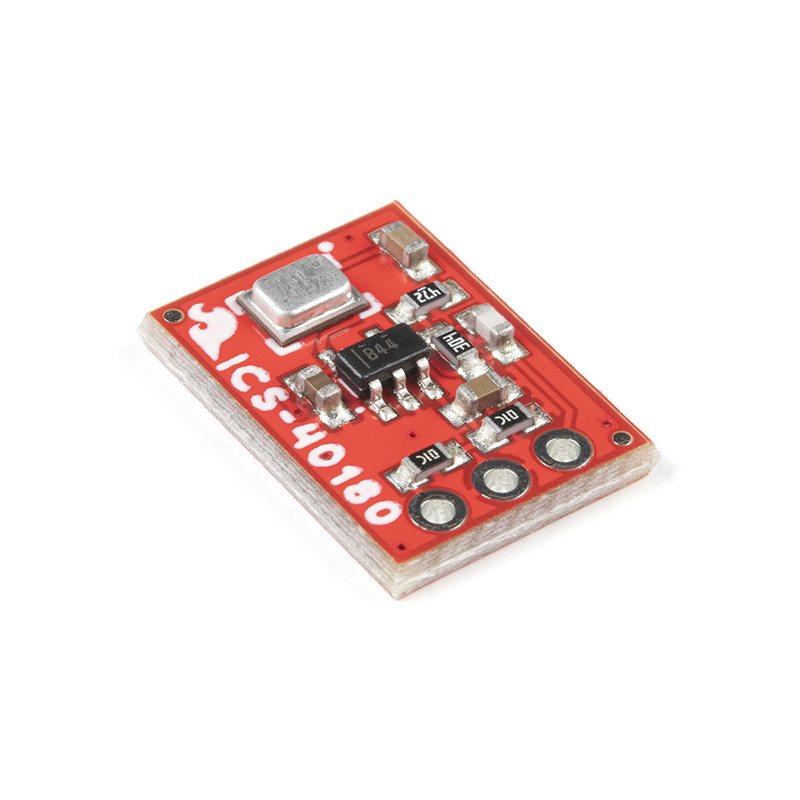

Das SparkFun Analog MEMS Microphone Breakout macht die Arbeit mit dem InvenSense ICS-40180 Analogmikrofon einfach. Dieses Board verfügt über einen OpAmp, um den Ausgang des Mikrofons auf einen brauchbaren Pegel zu bringen, so dass man es direkt an einen ADC auf einem Mikrocontroller oder etwas wie das SparkFun Spectrum Shield anschließen kann.
Zusätzlich zur Verstärkung des Signals fügt der OpAmp eine Vorspannung von 1/2 VCC hinzu. Bei Schallquellen wie einer normalen Sprechstimme, die einige Meter vom Mikrofon entfernt ist, liegt das AUD-Ausgangssignal bei etwa 200 mV Spitze-Spitze. Beachten Sie auch, dass sich der Anschluss dieses flachen Mikrofons an der Unterseite befindet, so dass das Mikrofon bündig mit der Außenfläche Ihres Gehäuses montiert werden kann. Dieses Mikrofon ist omnidirektional, d. h. es nimmt Schallquellen aus allen Richtungen gut auf.
Erste Schritte mit dem Analog MEMS Microphone Breakout Guide
