Das SparkFun QwiicBus Kit enthält alles, was Sie für den Einstieg in das SparkFun QwiicBus-System benötigen, in einem praktischen Paket. Das Kit enthält zwei QwiicBus EndPoints, einen MidPoint und zwei 3ft Ethernet-Kabel.
Der SparkFun QwiicBus EndPoint ist die schnellste und einfachste Möglichkeit, die Reichweite Ihres I2C-Kommunikationsbusses zu erweitern. Beide Boards verwenden das IC PCA9615 von NXP, das die beiden Standard-I2C-Signale in vier Differenzsignale umwandelt, zwei für SCL und zwei für SDA. Die differentiellen Signale werden über ein Ethernet-Kabel gesendet, das über die integrierten RJ-45-Anschlüsse mit dem Breakout verbunden ist. Die differentielle Signalübertragung ermöglicht es den I2C-Signalen, Entfernungen von bis zu 100 Fuß zu erreichen und dabei ihre Signalintegrität zu erhalten! Um das Ablesen der Messwerte noch einfacher zu gestalten, erfolgt die gesamte Kommunikation ausschließlich über I2C, wobei unser praktisches Qwiic-System verwendet wird, so dass keine Lötarbeiten für den Anschluss an das übrige System erforderlich sind. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Der QwiicBus MidPoint arbeitet mit dem QwiicBus Endpoint zusammen, so dass Sie ihn einfach anzapfen können, um Geräte an beliebiger Stelle einzubinden.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Erste Schritte mit der SparkFun QwiicBus-Anleitung

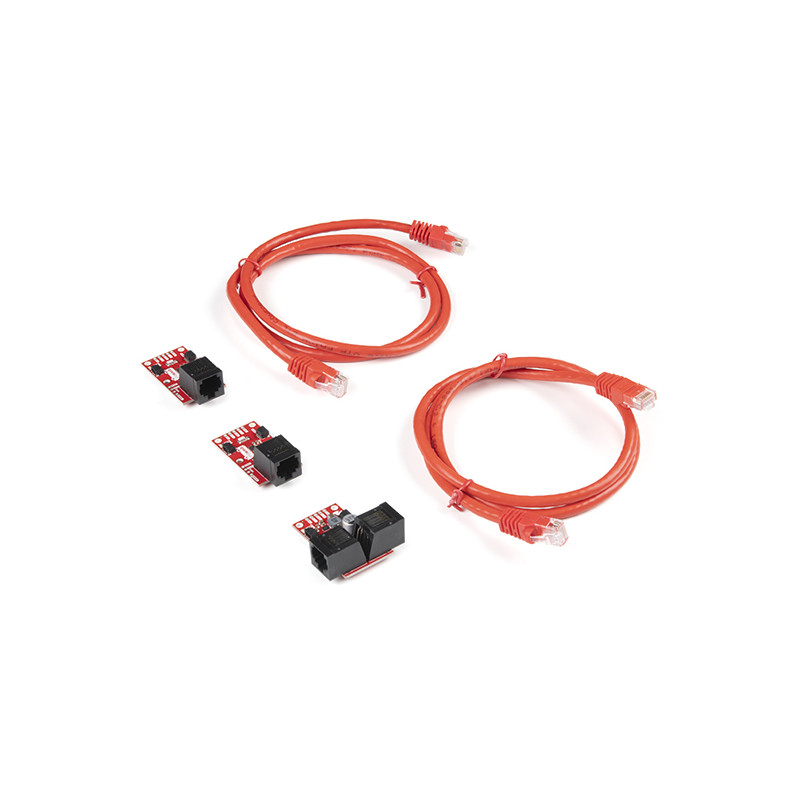

Beinhaltet:
1x QwiicBus - MidPoint
2x QwiicBus - EndPoint
2x CAT 6 Kabel - 3ft
