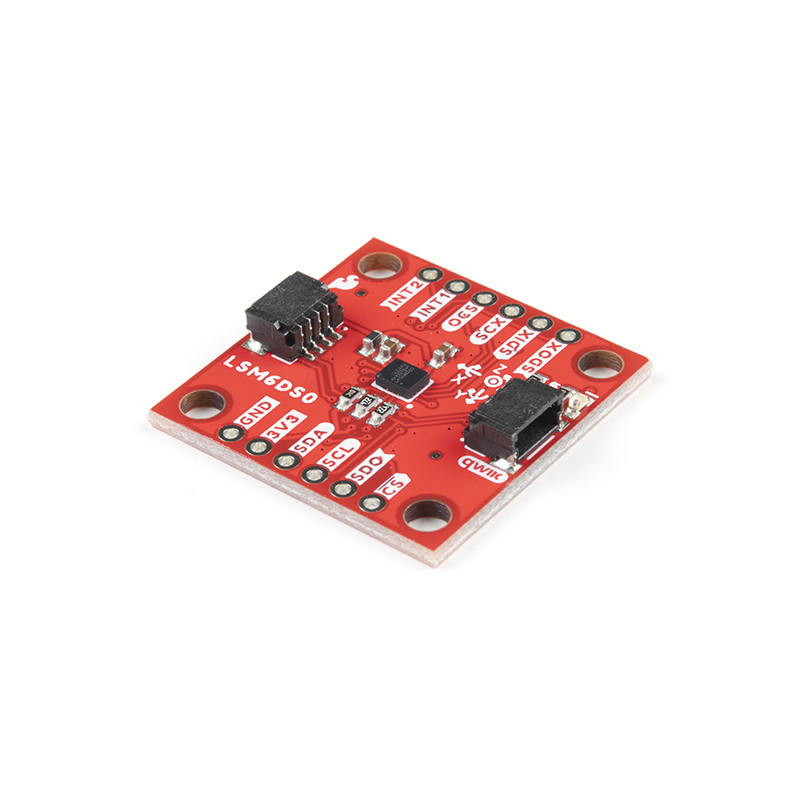

Das SparkFun LSM6DSO 6 Degrees of Freedom Breakout ist ein Beschleunigungsmesser und Gyroskop-Sensor mit einem riesigen 9kB FIFO-Puffer und eingebetteten Interrupt-Funktionen. Aufgrund der Fähigkeiten und der geringen Kosten des LSM6DSO haben wir dieses kleine Breakout-Board speziell für Sie entwickelt! Jeder LSM6DSO-Breakout wurde so konzipiert, dass er superflexibel ist und speziell für viele Anwendungen konfiguriert werden kann. Mit dem LSM6DSO-Breakout können Sie Erschütterungen, Neigungen, Bewegungen und Klopfzeichen erkennen, Schritte zählen und sogar die Temperatur messen!
Der LSM6DSO von STMicroelectronics ist in der Lage, Beschleunigungsmesser- und Gyroskopdaten mit bis zu 6,66 kHz zu lesen, um eine genauere Bewegungserfassung zu ermöglichen. Wie bereits erwähnt, kann dieses Breakout auch bis zu 9kB an Daten zwischen den Lesevorgängen puffern, andere Sensoren hosten und Interrupt-Pins ansteuern - alles dank des eingebauten FIFOs des LSM6DSO.
Mit unserem praktischen Qwiic-System ist kein Löten erforderlich, um es mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Die einzelnen Pins sind auf dem LSM6DSO aufgeteilt, wobei eine Seite des Boards mit Stromversorgungs-, I2C- und SPI-Funktionen ausgestattet ist, während die andere Seite Pins zur Steuerung von Hilfsfunktionen und Interrupt-Ausgängen enthält. Bitte beachten Sie, dass der LSM6DSO ein 3,3-V-Baustein ist, so dass die Versorgung mit Spannungen von mehr als ~3,6 V den IC dauerhaft beschädigen kann. Ein Logik-Level-Shifter ist für jede Entwicklungsplattform erforderlich, die mit 5 V arbeitet.
Das SparkFun Qwiic Connect System ist ein Ökosystem aus I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Erste Schritte mit dem SparkFun LSM6DSO Qwiic 6DoF Guide
