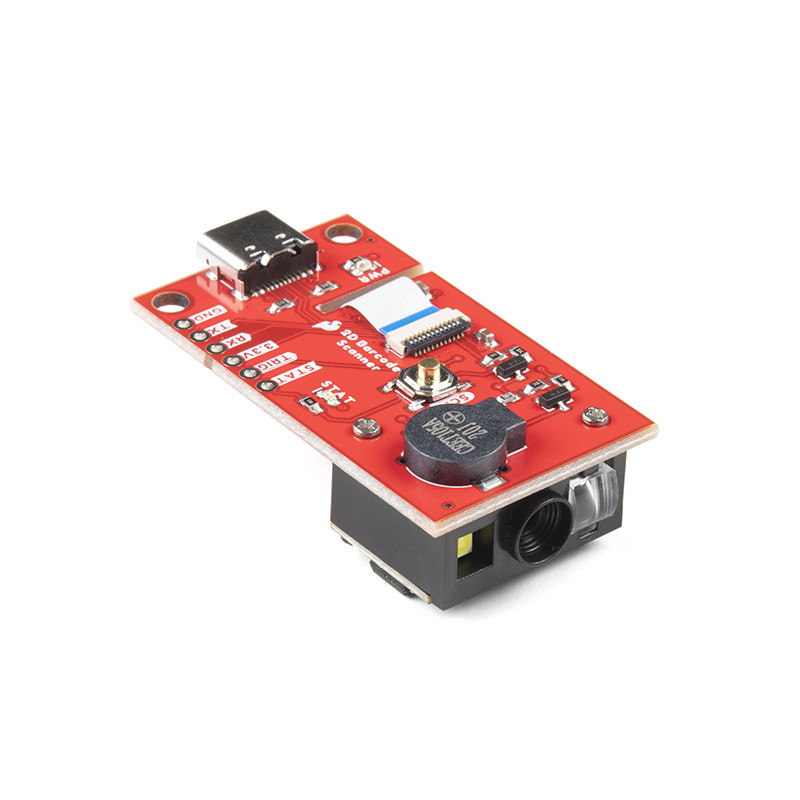

Das SparkFun 2D Barcode Scanner Breakout ist ein kleines Breakout Board mit dem DE2120 Barcode Scanner Modul von DYScan. Der DE2120 liest 20 verschiedene Barcode-Symbologien (sowohl 1D als auch 2D) mit Hilfe einer Kamera in Verbindung mit integrierter Bildverarbeitung, um alles von UPC-Codes bis hin zu QR-Codes zu identifizieren und zu dekodieren. Das Modul verfügt außerdem über zwei LEDs: eine für die Beleuchtung und eine zur Projektion der roten Linie, die Sie von laserbasierten Scannern kennen.
Dieses Breakout-Board macht es einfach, alle Möglichkeiten des DE2120 zu erkunden, ohne sich mit heiklen Flachbandkabeln herumschlagen zu müssen. Die USB-Schnittstelle des Scanners ist über den eingebauten USB-C-Anschluss zugänglich. Ein Summer und eine Status-LED sind über entsprechende Ansteuerungsschaltungen mit dem Modul verbunden, und am "Trigger"-Pin befindet sich ein taktiler Druckschalter. Wenn Sie bereit sind, das Modul in Ihr Embedded-Projekt einzubinden, können Sie die 5-polige Stiftleiste für den direkten Zugriff auf die seriellen TTL-Pins, die Stromversorgungspins und den Triggereingang nutzen.
Das Modul kann entweder über die serielle Schnittstelle oder durch Scannen von Befehlsbarcodes, die im Einstellungshandbuch zu finden sind, konfiguriert werden.
Alle Tastatur-, HID- und seriellen Daten können über den einzigen USB-C-Anschluss übertragen werden. Der DE2120 hat die einzigartige Fähigkeit, alle drei Protokolle aufzuzählen, einschließlich eines seriellen CDC-Treibers, so dass das Gerät wie ein Standard-COM-Port erscheint.
Erste Schritte mit dem 2D-Barcodescanner Breakout Hookup Guide
