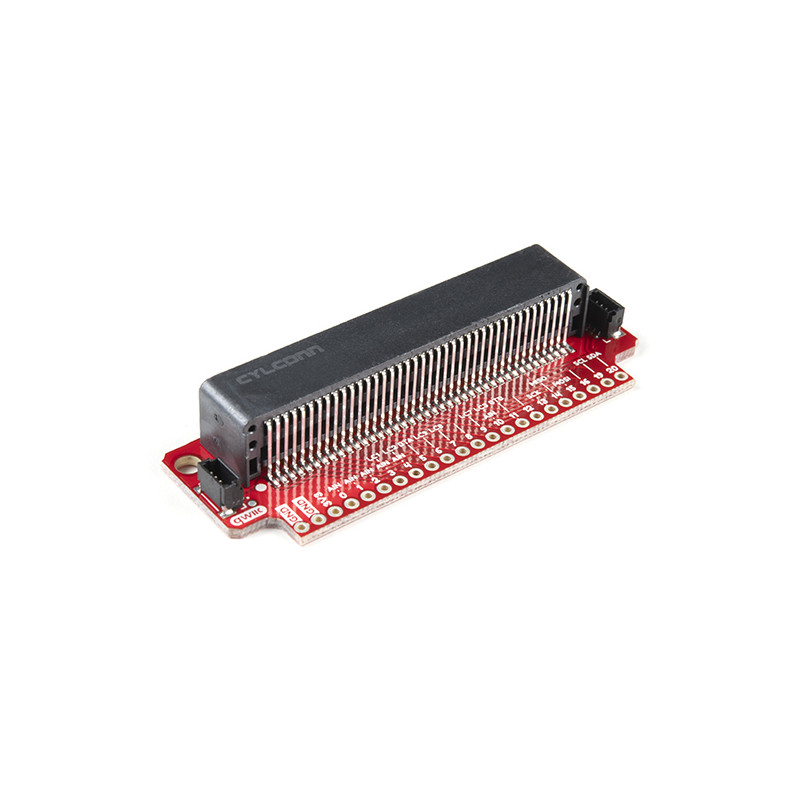

Das SparkFun Qwiic micro:bit Breakout ist ein Board, das an den BBC micro:bit angeschlossen wird und die Möglichkeiten der Entwicklungsplattform erweitert, indem es Zugang zu mehr Pins bietet und Verbindungen zu den I2C- und SPI-Bussen ermöglicht. Dieses Breakout-Board für den Edge-Connector des micro:bit ermöglicht es fortgeschrittenen Anwendern, das micro:bit mit Breadboards und anderen Qwiic-Sensoren, Motoren, LEDs und mehr zu verbinden.
Die micro:bit selbst verfügt über drei digitale/analoge Eingangs-/Ausgangsringe, die Sie zunächst mit Krokodilklemmen verwenden können. Mit dem micro:bit Breakout haben wir alle 21 GPIO-, Stromversorgungs- und Masse-zu-Pin-Ausgänge in einer 0,1"-Formation und mit zwei individuellen Qwiic-Steckern herausgebrochen. Mit diesem Breakout können Sie das volle Potenzial Ihrer micro:bit ausschöpfen!
Hinweis: Im Lieferumfang dieses Breakouts sind keine micro:bit oder Header enthalten; diese müssen separat erworben werden. Wenn Sie ein micro:bit Breakout mit bereits angelöteten Headern wünschen, sollten Sie sich das Schwesterboard ansehen.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Erste Schritte mit dem Qwiic micro:bit Breakout Guide
