Hinweis - Bitte vor dem Kauf lesen: Das SparkFun LTE GNSS Breakout - SARA-R5 verwendet die "00B" Produktversion des SARA-R5 Moduls (genauer gesagt das SARA-R510M8S-00B-00). LTE NB-IoT Radio Access Technology und die LTE FDD-Bänder: 66, 71, 85 werden von dieser Version nicht unterstützt. Weitere Informationen finden Sie im SARA-R5-Datenblatt.

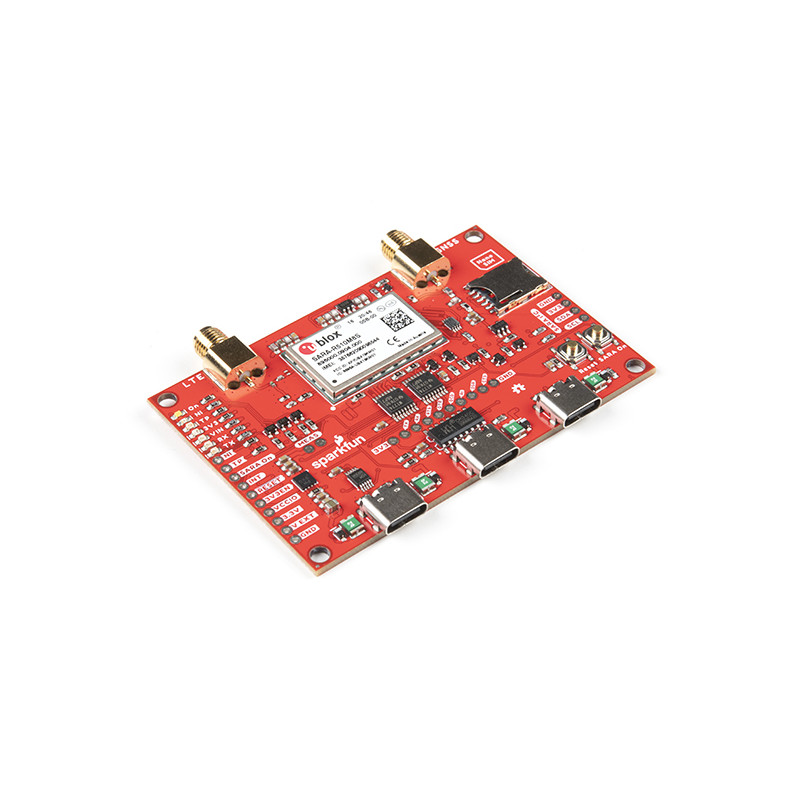

Das SparkFun SARA-R5 LTE GNSS Breakout ist ein robustes Entwicklungswerkzeug für das beeindruckende SARA-R510M8S Modul von u-blox. Der SARA-R510M8S kombiniert den UBX-R5-Mobilfunkchipsatz von u-blox mit dem M8-GNSS-Empfängerchipsatz, um ein 5G-fähiges drahtloses IoT-Gerät mit Positionsdaten auf einem einzigen Chip bereitzustellen. Als Asset Tracker bietet der LTE GNSS Breakout Secure Cloud LTE-M Kommunikation für den multiregionalen Einsatz und verfügt über einen integrierten u-blox M8 GNSS-Empfänger für genaue Positionsinformationen.
Der UBX-R5-Chipsatz unterstützt viele verschiedene Formen der Datenkommunikation, von vollständigen TCP/IP-Sockets und paketvermittelten Daten über HTTP Get/Put/Post, FTP (der SARA hat ein eingebautes Dateisystem), Ping bis hin zur guten alten SMS! Der eingebaute M8-GNSS-Empfänger sorgt für eine genaue und zuverlässige Positionierung und verfügt über eine separate GNSS-Antennenschnittstelle für eine externe Antenne. Sowohl die GNSS-Antenne als auch die LTE-Verbindungen werden über ein Paar SMA-Anschlüsse hergestellt.
Dieses Breakout leitet fast alle funktionalen Pins des SARA-R510M8S-Moduls an Benutzerschnittstellen (USB oder Durchkontaktierung) weiter, so dass Sie alle Funktionen dieses beeindruckenden LTE/GNSS-Moduls voll ausnutzen können. Die UART-Schnittstelle des SARA-R5 kann in einer von fünf Varianten konfiguriert werden und bietet Konnektivität über einen oder zwei UARTs. Ein separater USB-Anschluss ermöglicht den Zugriff auf das Trace-Log des SARA zu Diagnosezwecken. Dieses Breakout bietet Zugang zu allen drei Schnittstellen (UART1, UART2 und SARA Diag) über drei separate USB-C-Anschlüsse. Alle acht seriellen 3,3V-Signale sind auf einem Breakout-Header mit 0,1"-Raster verfügbar. Separate 0,1"-Steckverbinder stellen den I2C-Bus, die Stromversorgungspins sowie die GPIO-Pins für verschiedene Funktionen des SARA zur Verfügung.
Erste Schritte mit dem SARA-R5 LTE GNSS Breakout Guide
Enthält:
1x SparkFun LTE GNSS Breakout - SARA-R5
1x Hologramm eUICC SIM-Karte
