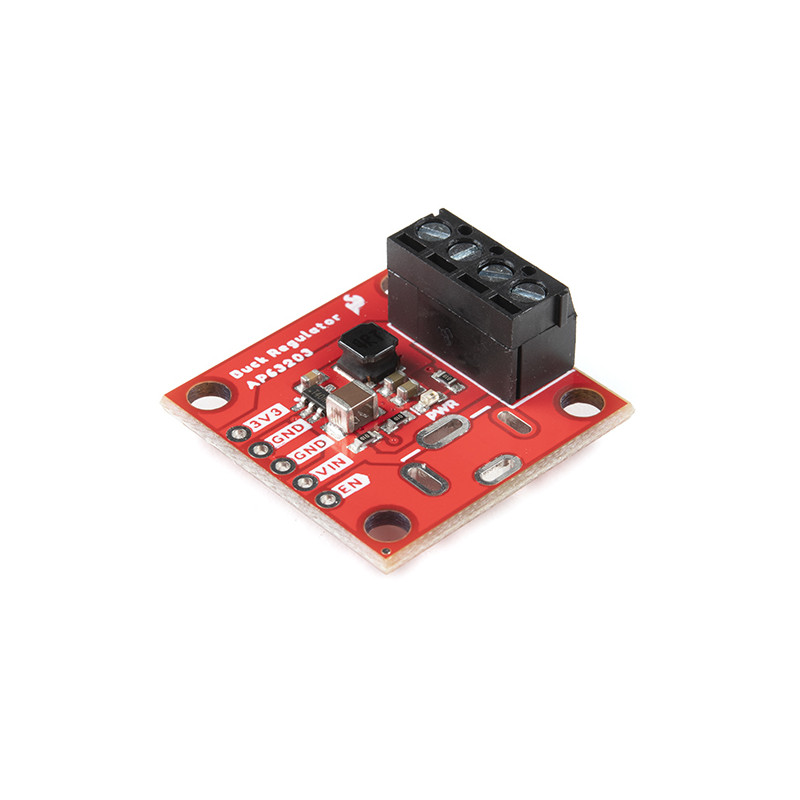

Wer braucht nicht gelegentlich eine Leistungsregulierung? Wir schon, deshalb haben wir den SparkFun Buck Regulator Breakout entwickelt, um uns bei genau dieser Aufgabe zu helfen. Dieses Breakout-Board mit dem AP63203 von Diodes Inc. nutzt die Vorteile eines synchronen 2A-Abwärtswandlers mit einem weiten Eingangsspannungsbereich von 3,8V bis 32V und einem voll integrierten 125m? High-Side-Leistungs-MOSFET/68m? Low-Side-Leistungs-MOSFET für eine hocheffiziente DC/DC-Abwärtswandlung. All dies ist in einem flachen TSOT26-Gehäuse untergebracht, das in ein 1 Zoll x 1 Zoll großes Board integriert ist.
Die Eingangsleistung für diesen Buck-Regler kann auf verschiedene Weise zugeführt werden. Auf der rechten Seite der Platine befinden sich Schraubklemmen, Lötpads für einen Klinkenstecker, der auf der Ober- oder Unterseite der Platine montiert werden kann, und die durchkontaktierten Löcher auf der linken Seite der Platine können als Eingang verwendet werden. Der Ausgang kann über die Schraubklemmen oder die durchkontaktierten Löcher erfolgen. Um einen Teil der überschüssigen Wärme abzuführen, haben wir auf der Rückseite des Boards ein Kupferpad als Kühlkörper angebracht.
Frequency Spread Spectrum (FSS) reduziert die EMI und ein proprietäres Gate-Treiber-Schema widersteht dem Klingeln der Schaltknoten, ohne die Ein- und Ausschaltzeiten der MOSFETs zu beeinträchtigen, wodurch hochfrequentes abgestrahltes EMI-Rauschen noch weiter unterdrückt wird.
Erste Schritte mit dem SparkFun Buck Regulator Guide
