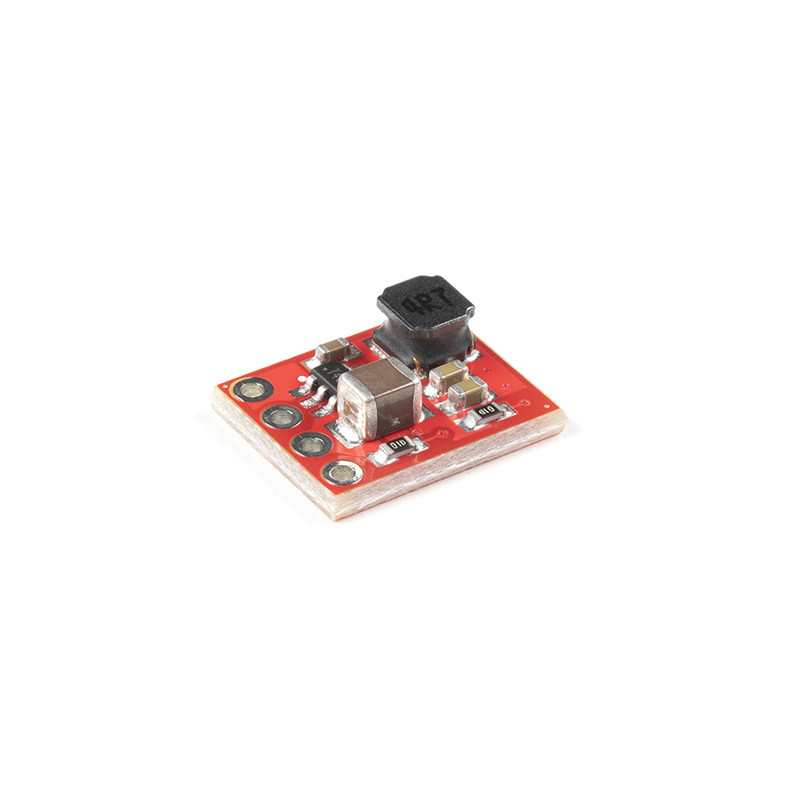

Wer braucht nicht gelegentlich eine Leistungsregulierung? Wir schon, deshalb haben wir den SparkFun BabyBuck Regulator Breakout entwickelt, um uns bei genau dieser Aufgabe zu helfen. Dieses Breakout-Board mit dem AP63203 von Diodes Inc. nutzt die Vorteile eines synchronen 2A-Abwärtswandlers mit einem weiten Eingangsspannungsbereich von 3,8V bis 32V und einem voll integrierten 125m? High-Side Power MOSFET/68m? All dies ist in einem flachen TSOT26-Gehäuse untergebracht, das in eine 0,4 x 0,5 Zoll große Platine integriert ist.
Im Gegensatz zu seinem Geschwistermodell opfert der BabyBuck die Flexibilität der Leistungsoptionen zugunsten des Platzes. Aber keine Sorge, Sie können die durchkontaktierten Löcher für die Eingangs- und Ausgangsleistung weiterhin verwenden. Mit ein paar einfachen rechtwinkligen Headern sind Sie im Handumdrehen startklar.
Frequency Spread Spectrum (FSS) reduziert die EMI und ein proprietäres Gate-Treiber-Schema widersteht dem Klingeln der Schaltknoten, ohne die Ein- und Ausschaltzeiten der MOSFETs zu beeinträchtigen, wodurch hochfrequentes abgestrahltes EMI-Rauschen noch weiter unterdrückt wird.
Erste Schritte mit der SparkFun Buck Regulator Hookup Guide
