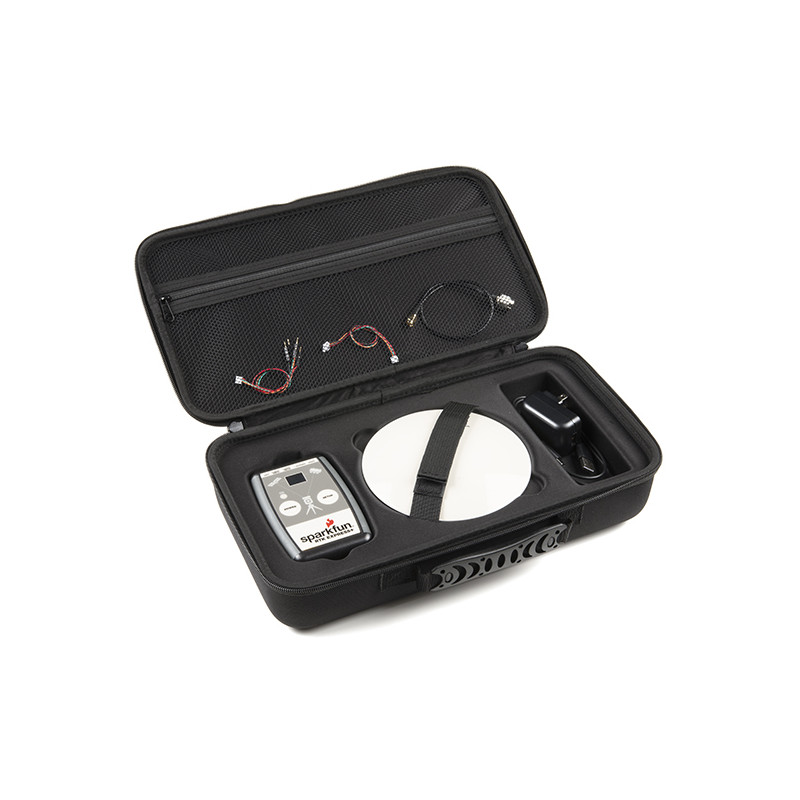

Das RTK Express Plus Kit enthält alles, was Sie brauchen, um globale Positionsmessungen auf Zentimeter-Ebene mit GNSS RTK durchzuführen. Zum Schutz der teuersten Teile haben wir eine praktische Tragetasche entwickelt, mit der Sie die L1/L2-Antenne und das RTK Express Plus-Gehäuse schnell an einem Mast oder Stativ Ihrer Wahl befestigen können. Das Kit enthält alle Antennenelemente, Kabel und Ladegeräte, die Sie benötigen, um sofort loslegen zu können.
Der RTK Express Plus ist ein Bluetooth-fähiger Multiband-GNSS-Empfänger mit eingebauter IMU, basierend auf dem ESP32 von Espressif und dem ZED-F9R von u-blox. Nach dem Einschalten haben Sie eine ungefähre Genauigkeit von 300 mm und mit RTCM-Korrekturen eine Genauigkeit von 14 mm. Dieses Kit enthält die L1/L2-Antenne, Adapter, Schnittstellenkabel und Ladegeräte, die für den allgemeinen GNSS-Einsatz benötigt werden.
Das RTK Express Plus verfügt zusätzlich über eine interne IMU (ZED-F9R), um GNSS-Tracking in Echtzeit mit fortschrittlicher Sensorfusion zu kombinieren. Das Ergebnis ist eine genaue Fahrzeugortung, selbst wenn GNSS in Tunneln, Parkhäusern usw. verloren geht. Der Nachteil ist, dass das ZED-F9R keine Basisstation unterstützt und keine RTCM-Korrekturen erzeugt. Wenn Sie Ihre eigene RTK-Basisstation implementieren, sollten Sie die Verwendung von Produkten in Betracht ziehen, die auf dem ZED-F9P basieren. Die IMU-Algorithmen gelten nur für Anwendungen im Automobilbereich und erhöhen oder verringern nicht die reguläre Positionierungsleistung bei freier Sicht zum Himmel.
Im Allgemeinen empfehlen wir die Verwendung Ihres Mobiltelefons als Backhaul-Funk für RTCM, aber Sie können auch Ihre eigenen Funkgeräte mit höherer Leistung verwenden, solange sie 57600 bps unterstützen. Wir empfehlen außerdem, alle Daten über Bluetooth auf Ihrem Telefon zu speichern. Dazu müssen Sie lediglich ein Kästchen in SW Maps markieren. Wenn Sie jedoch lange Erhebungen durchführen oder RAWX-Messungen durchführen müssen, bei denen kein Telefon vorhanden ist, sollten Sie eine microSD-Karte kaufen (beliebige Größe bis zu 32 GB).
Bitte denken Sie daran, dass Sie Ihr eigenes Einbeinstativ oder Stativ sowie eine Handyhalterung zur Befestigung des RTK Express Plus an Ihrem Einbeinstativ oder Stativ mitbringen müssen. Wir haben festgestellt, dass diese Art von Klemme und diese Art von Klemme gut funktionieren. Ihre Erfahrungen können variieren.
Hinweis: Die L1/L2-Antenne hat ein 5/8"-Gewinde, das für die meisten Vermessungsplattformen geeignet ist. Zum Lieferumfang gehört auch ein Adapter von 5/8" auf 1/4", der für die meisten Einbeinstative und Dreibeinstative geeignet ist. Möglicherweise benötigen Sie zusätzliche Adapter für Ihr spezielles Gerät.
Enthält:
SparkFun RTK Express Plus GNSS-Empfänger
RTK-Kit Tragetasche
GNSS L1/L2 Mehrband-Antenne - TOP106
Antennenschnittstellenkabel - SMA auf TNC (300mm)
1/4" auf 5/8" Antennengewinde-Adapter
USB-Wandladegerät - 5V, 2A
USB A zu C Kabel - 0.8m
Datenkabel
Funkkabel
