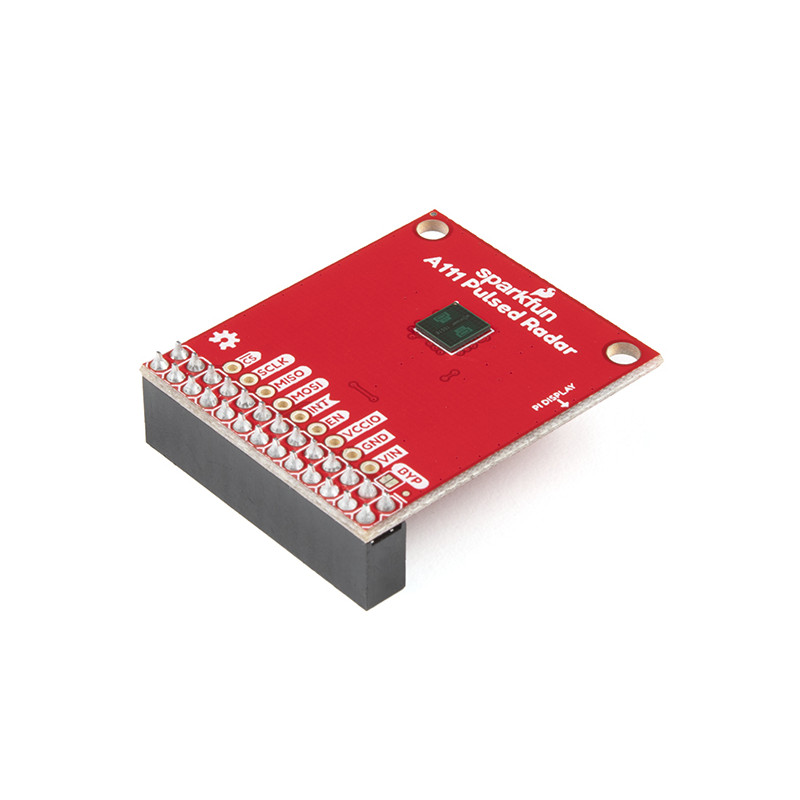

Benötigt Ihr Projekt eine hochpräzise, hochmoderne Entfernungsmessung? Oder vielleicht Geschwindigkeits-, Bewegungs- oder Gestensensorik? Wir sprechen hier nicht von einfachem Ultraschall oder gar Infrarot, sondern von einem 60-GHz-Radar! Sagen Sie hallo zum SparkFun A111 Pulsed Radar Breakout! Der A111 ist eine Ein-Chip-Lösung für gepulstes kohärentes Radar (PCR) und verfügt über eine integrierte Antenne und eine SPI-Schnittstelle mit Taktraten von bis zu 50 MHz. Obwohl der primäre Anwendungsfall des A111 die Entfernungsmessung ist, unterstützt er auch Anwendungen zur Gesten-, Bewegungs-, Material- und Geschwindigkeitserkennung in Entfernungen von bis zu zwei Metern.
SparkFun Pulsed Radar Breakout für den A111 enthält einen 1,8-V-Regler, Spannungspegelübersetzung und alle Pins des gepulsten Radarsensors werden auf 0,1-Zoll- und Raspberry Pi-freundliche Stiftleisten verteilt. Das Pulsed Radar Breakout ist so konzipiert, dass es direkt auf einen Raspberry Pi passt, aber es deckt nicht alle 40 (2x20) Pins eines Raspberry Pi B+ (oder später) ab, aber die 26-polige -- 2x13 -- Stiftleiste sollte mit jedem Pi kompatibel sein.
Acconeer hat ein in Python geschriebenes Visualisierungstool entwickelt, das die Datenerfassung in Echtzeit demonstriert. Es heißt Acconeer Exploration Tool und ist ein unglaubliches Hilfsmittel für die ersten Schritte mit dem gepulsten Radar A111. So wird beispielsweise die Abstandsmessung oder Anwesenheitserfassung grafisch dargestellt, die Anzahl der Sweeps wird angezeigt, über welchen Kommunikationsport (SPI oder I2C) Daten gesendet werden und vieles mehr. Das Tool unterstützt sowohl Windows als auch Linux und erfordert Python Version 3.6 oder höher. Dieses Tool ist über das GitHub Repository verfügbar, schauen Sie es sich an!
Hinweis: Das A111 Pulsed Radar Breakout enthält kein Raspberry Pi. Dieser muss separat erworben werden.
Aufgepasst! Der A111 wurde für den Betrieb mit einem ARMv7 entwickelt, um ein Minimum zu erreichen. Es ist uns gelungen, den Sensor auf den Geräten Raspberry Pi 3, 3B+ und 4 zum Laufen zu bringen.
Erste Schritte mit dem A111 Pulsed Radar Sensor Guide
Enthält:
1x SparkFun Pulsed Radar Breakout Board - A111
1x Female Header - 26-pin (2x13)
