Hinweis: Diese spezielle SKU ist als "ding & dent" gekennzeichnet, da eine oder mehrere der Befestigungslöcher für jede Platte beschädigt oder abgebrochen sein können. Diese Karten wurden getestet und funktionieren genauso wie die SparkFun GPS-RTK2 Karte. Normale Bestellungen finden Sie unter GPS-15136
Mit GPS wissen Sie innerhalb von 30 Sekunden, wo Sie sind, wohin Sie gehen und wie Sie dorthin gelangen - überall auf der Erde. Das heißt, je höher die Genauigkeit, desto besser! GPS Real Time Kinematics (RTK) hat es geschafft, die Genauigkeit seiner GPS-Module auf den Millimeter genau einzustellen, und deshalb mussten wir es auf dieses Board bringen!

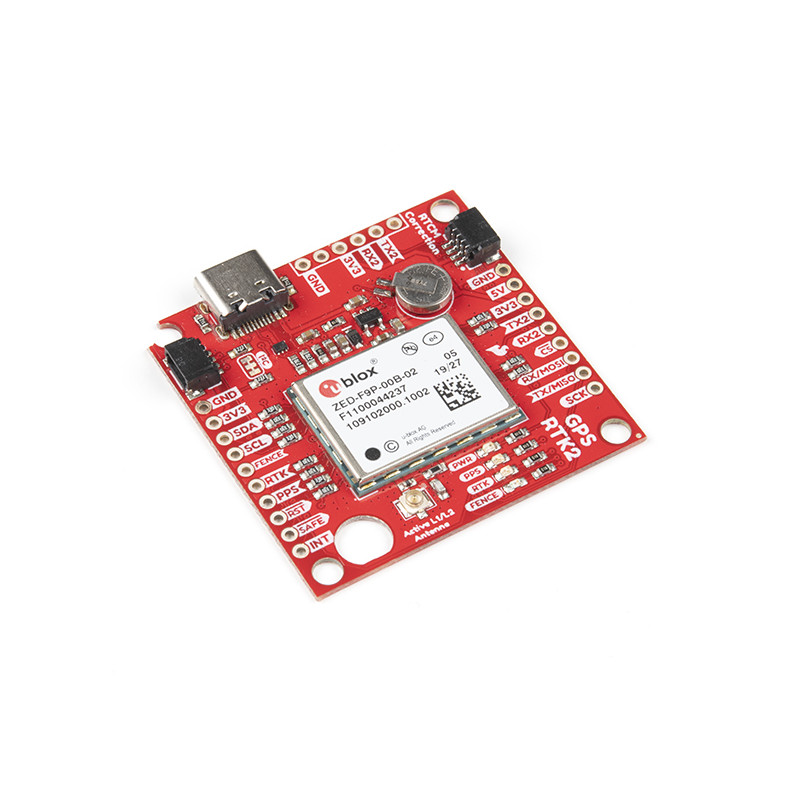

Das SparkFun GPS-RTK2 setzt neue Massstäbe für hochpräzises GPS und ist das jüngste Mitglied einer Reihe von leistungsstarken RTK-Karten mit dem ZED-F9P-Modul von u-blox. Das ZED-F9P ist ein Spitzenmodul für hochpräzise GNSS- und GPS-Ortungslösungen einschließlich RTK, das eine dreidimensionale Genauigkeit von 10 mm bietet. Mit dieser Tafel können Sie die X-, Y- und Z-Position Ihres (oder eines beliebigen) Objekts innerhalb der Breite Ihres Fingernagels bestimmen! Der ZED-F9P ist einzigartig, da er sowohl als Rover als auch als Basisstation eingesetzt werden kann. Mit unserem praktischen Qwiic-System ist kein Löten erforderlich, um es mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Wir haben sogar eine wiederaufladbare Backup-Batterie eingebaut, damit die neueste Modulkonfiguration und die Satellitendaten bis zu zwei Wochen lang verfügbar bleiben. Diese Batterie hilft beim "Warmstart" des Moduls und verkürzt die Zeit bis zur ersten Reparatur drastisch. Dieses Modul verfügt über einen Survey-in-Modus, der es ihm ermöglicht, als Basisstation zu fungieren und RTCM 3.x-Korrekturdaten zu erzeugen.
Die Anzahl der Konfigurationsmöglichkeiten des ZED-F9P ist unglaublich! Geofencing, variable I2C-Adresse, variable Aktualisierungsraten, sogar die hochpräzise RTK-Lösung kann auf 20 Hz erhöht werden. Der GPS-RTK2 verfügt sogar über fünf Kommunikationsanschlüsse, die alle gleichzeitig aktiv sind: USB-C (der sich als COM-Anschluss auflistet), UART1 (mit 3,3 V TTL), UART2 für den RTCM-Empfang (mit 3,3 V TTL), I2C (über die beiden Qwiic-Anschlüsse oder ausgebrochene Pins) und SPI.
Wir haben auch eine umfangreiche Arduino Bibliothek für u-blox Module geschrieben, um das Lesen und Steuern des GPS-RTK2 über unser Qwiic Connect System zu vereinfachen. Lassen Sie NMEA hinter sich! Verwenden Sie eine wesentlich leichtere Binärschnittstelle und gönnen Sie Ihrem Mikrocontroller (und seinem einen seriellen Anschluss) eine Pause. Die Bibliothek SparkFun Arduino zeigt, wie Breitengrad, Längengrad, sogar Kurs und Geschwindigkeit über I2C gelesen werden können, ohne dass eine ständige serielle Abfrage erforderlich ist.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Brauchen Sie ein maßgeschneidertes Board? Diese Komponente finden Sie in SparkFun's À La Carte board builder. Sie können ein kundenspezifisches Design mit diesem Bauteil - und Hunderten von anderen Sensoren, Aktoren und drahtlosen Geräten Ihrer Wahl - in nur wenigen Wochen liefern lassen.
Erste Schritte mit dem SparkFun GPS-RTK2 Board Guide
