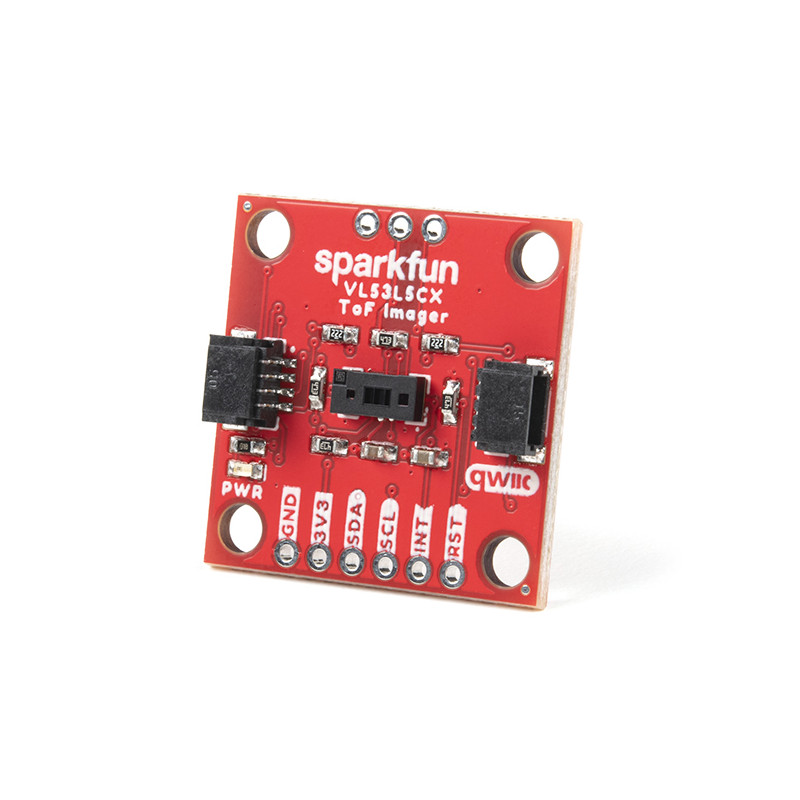

Der SparkFun Qwiic ToF Imager ist ein hochmoderner 64-Pixel Time-of-Flight (ToF) 4-Meter-Entfernungssensor, der auf dem VL53L5CX von ST basiert. Dieser Chip integriert ein SPAD-Array, physikalische Infrarotfilter und diffraktive optische Elemente (DOE), um die beste Entfernungsleistung unter verschiedenen Umgebungslichtbedingungen mit einer Reihe von Deckglasmaterialien zu erzielen. Mit unserem praktischen Qwiic-System ist kein Löten erforderlich, um es mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.
Mehrzonen-Abstandsmessungen bis zu 4000 mm sind über alle 64 Zonen mit einem breiten 63° diagonalen Sichtfeld möglich, das mit bis zu 15 Hz abgelesen werden kann. Dank der patentierten Algorithmen von ST Histogram ist das VL53L5CX in der Lage, verschiedene Objekte innerhalb des FoV zu erkennen. Das Histogramm bietet auch eine Immunität gegen das Übersprechen von Glas über 60 cm hinaus.
Der Qwiic-Anschluss dieses Sensors ist ideal für 3D-Raumkartierung, Hinderniserkennung für die Robotik, Gestenerkennung, IoT, lasergestützten Autofokus und AR/VR-Verbesserung und macht die Integration einfach.
Das SparkFun Qwiic Connect System ist ein Ökosystem aus I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Erste Schritte mit dem VL53L5CX Qwiic ToF Imager Hookup Guide
