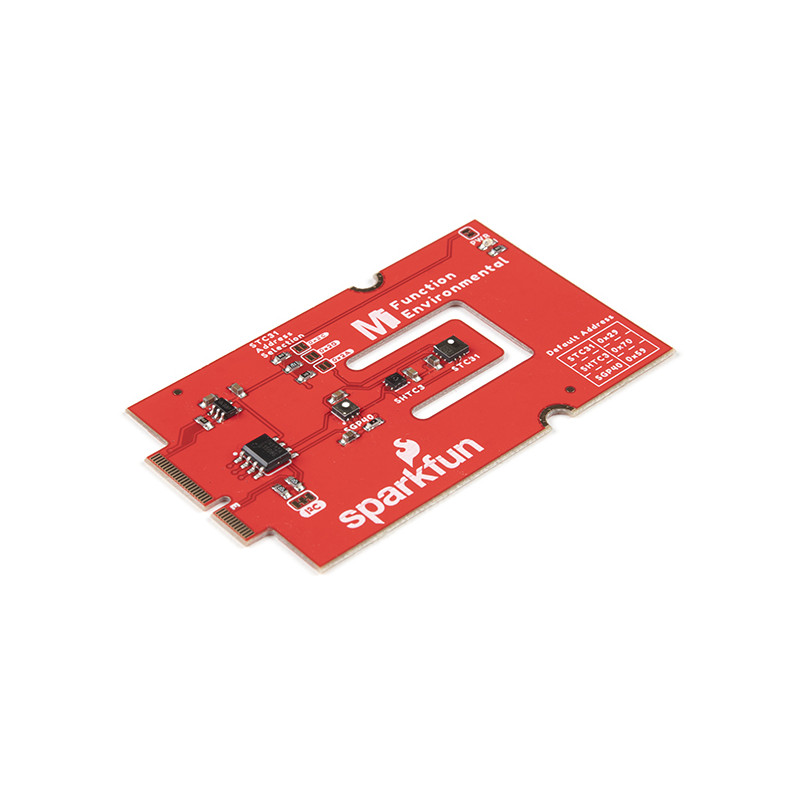

Die MicroMod-Umgebungsfunktionsplatine SparkFun erweitert die MicroMod-Prozessorplatinen um zusätzliche Erfassungsoptionen. Diese Funktionsplatine enthält drei Sensoren zur Überwachung der Luftqualität (SGP40), der Luftfeuchtigkeit und der Temperatur (SHTC3) sowie der CO2-Konzentration (STC31) in Ihrer Innenraumumgebung. Um die Bedienung noch einfacher zu gestalten, erfolgt die gesamte Kommunikation über den I2C-Bus des MicroMods!
Das SGP40 misst die Qualität der Luft in Ihrem Raum oder Haus. Das SGP40 verwendet einen Metalloxid-Sensor (MOx) mit einer temperaturgesteuerten Mikro-Heizplatte und liefert ein feuchtigkeitskompensiertes, auf flüchtigen organischen Verbindungen (VOC) basierendes Innenraumluftqualitätssignal. Sowohl das Sensorelement als auch der VOC-Algorithmus zeichnen sich durch eine unübertroffene Robustheit gegenüber verunreinigenden Gasen aus, die in realen Anwendungen vorkommen, und ermöglichen eine einzigartige Langzeitstabilität sowie eine geringe Drift und Abweichungen von Gerät zu Gerät.
Der SHTC3 ist ein hochpräziser digitaler Feuchte- und Temperatursensor. Der SHTC3 verwendet einen kapazitiven Feuchtesensor mit einem Messbereich für relative Feuchte von 0 bis 100% RH und einen Bandgap-Temperatursensor mit einem Temperaturmessbereich von -40°C bis 125°C. Der SHTC3 baut auf dem Erfolg des SHTC1-Sensors auf und bietet eine höhere Genauigkeit (±2% RH, ±0,2°C) als sein Vorgänger, was eine größere Flexibilität ermöglicht.
Der STC31 misst die CO2-Konzentration auf der Grundlage der Wärmeleitfähigkeit und verfügt über zwei CO2-Messbereiche: 0 bis 25 Vol%; und 0 bis 100 Vol%. Die Wiederholbarkeit der Messung liegt bei 0,2 Vol%, die Stabilität bei 0,025 Vol% / °C. Die Messgenauigkeit ist abhängig vom Messbereich: 0,5 Vol% + 3% Messwert; 1 Vol% + 3% Messwert. Unter Verwendung der Messungen des SHTC3 ist der STC31 in der Lage, feuchtigkeitskompensierte Messungen zusammen mit einer verbesserten Temperaturkompensation zu liefern. Der STC31 kann auch den atmosphärischen Druck kompensieren - was praktisch ist, wenn man wie wir in den Bergen wohnt!
Die herausragende Leistung dieser drei Sensoren basiert auf der patentierten CMOSens®-Technologie von Sensirion, die das Sensorelement, die Signalverarbeitung und die digitale Kalibrierung auf einem kleinen CMOS-Chip vereint. Die bewährte CMOS-Technologie eignet sich perfekt für die hochwertige Massenproduktion und ist die ideale Wahl für anspruchsvolle und kostensensitive OEM-Anwendungen.
Dank unseres praktischen M.2 MicroMod-Anschlusses ist kein Löten erforderlich, um ihn mit Ihrem System zu verbinden. Richten Sie einfach die Taste des abgeschrägten Anschlusses Ihres Prozessors und der Funktionsplatine auf die entsprechende Taste des M.2-Anschlusses aus und befestigen Sie sie dann mit Schrauben an der Hauptplatine. Das MicroMod Environmental Function Board kann dann über den I2C-Port ausgelesen werden. Die Platine ist mit dem 3,3V-Spannungsregler AP2112, I2C-Pull-up-Widerständen, Power-LED, Jumper zum Deaktivieren der LED und Jumper für alternative STC31-Adressen ausgestattet.
Hinweis: Ein MicroMod-Prozessor und eine Hauptplatine sind nicht im Lieferumfang dieser MicroMod-Umgebungsfunktionsplatine enthalten. Diese Platten müssen separat erworben werden.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-"Prozessorplatine" mit verschiedenen "Trägerplatinen"-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, wurde entwickelt, um Prozessoren und Funktionsplatinen einfach und schnell austauschen zu können. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
