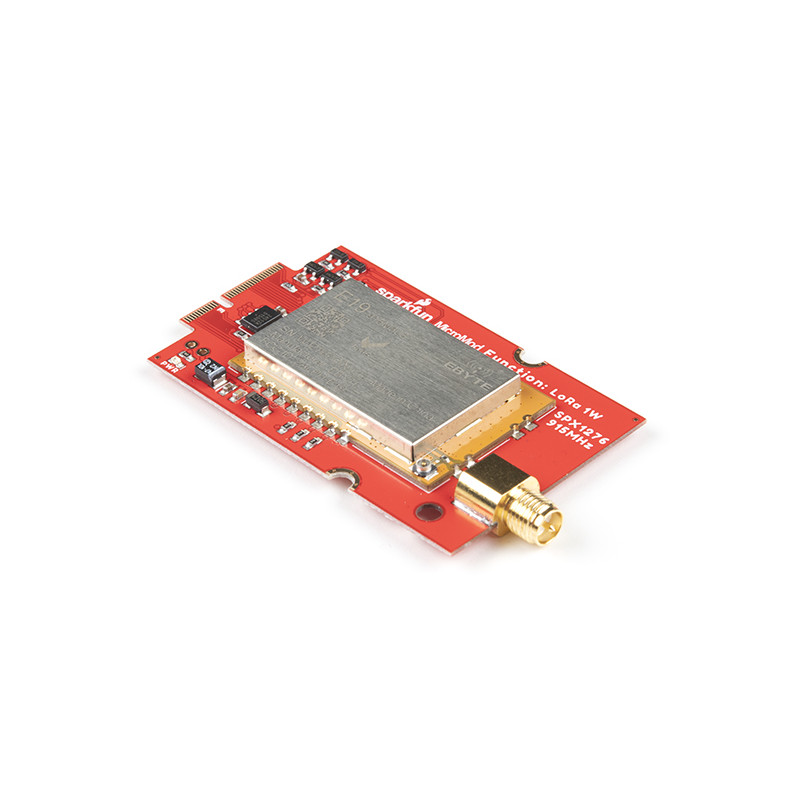

Das SparkFun MicroMod LoRa Function Board bietet LoRA- und LoRaWAN-Funktionen für Ihr MicroMod-Projekt. Es ist für den Einsatz in Verbindung mit einer MicroMod-Prozessorplatine und einer MicroMod-Hauptplatine vorgesehen, die die elektrische Schnittstelle zwischen einer Prozessorplatine und der/den Funktionsplatine(n) bildet.
Das LoRa Function Board verwendet das 915M30S LoRa Modul von EBYTE, ein 1W (30dBm) Transceiver auf Basis des SX1276 von Semtech. Es gibt einen robusten RP-SMA-Anschluss für große LoRa-Antennen (915 MHz); mit Modifikation ist auch ein U.FL-Anschluss erhältlich. Wir haben erfolgreich eine 12-Meilen-Sichtverbindung mit diesem Modul getestet (der Test wurde unter idealen Bedingungen durchgeführt; die Ergebnisse einzelner Benutzer können abweichen).
Dank der MicroMod-Standardisierung müssen die Benutzer nicht mehr Schaltpläne mit Datenblättern vergleichen und mit Steckbrücken herumfummeln. Richten Sie einfach den M.2-Steckverbinder der Funktionsplatine auf den Steckplatz des M.2-Steckverbinders auf der Hauptplatine aus und befestigen Sie die Funktionsplatine mit Schrauben.
Hinweis: Ein MicroMod Prozessor, eine Hauptplatine und eine Antenne sind nicht im Lieferumfang der MicroMod LoRa Funktionsplatine enthalten. Diese Teile müssen separat erworben werden.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-"Prozessorplatine" mit verschiedenen "Trägerplatinen"-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, ermöglicht den einfachen Austausch von Prozessoren während des Betriebs. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
Erste Schritte mit dem MicroMod LoRa Function Board Hookup Guide
