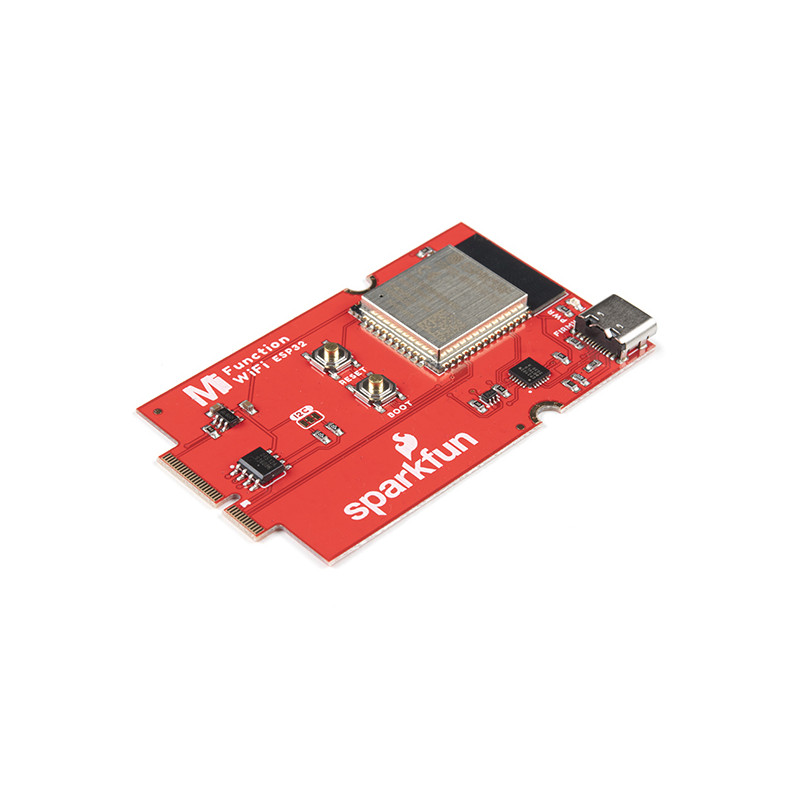

Das SparkFun MicroMod ESP32 Function Board bietet zusätzliche drahtlose Optionen für MicroMod Processor Boards, die nicht über diese Fähigkeit verfügen. Diese spezielle Funktionsplatine fungiert als Koprozessor, der die Vorteile des ESP32 WROOM von Espressif nutzt, um WiFi und Bluetooth® zu Ihren Anwendungen hinzuzufügen.
Das Herzstück des ESP32 WROOM-Moduls ist der ESP32-D0WD-V3-Chip, der sowohl skalierbar als auch anpassungsfähig sein soll. Das ESP32 WROOM-Modul auf diesem Board verfügt über 16MB Flash-Speicher, 520kB internen SRAM, einen integrierten 802.11 b/g/n WiFi-Transceiver und Dual-Mode Bluetooth-Fähigkeiten. Dank unseres praktischen M.2 MicroMod-Anschlusses ist kein Löten erforderlich, um ihn mit Ihrem System zu verbinden. Richten Sie einfach die Taste des abgeschrägten Anschlusses Ihres Prozessors und der Funktionsplatine auf die entsprechende Taste des M.2-Anschlusses aus und befestigen Sie sie dann mit Schrauben an der Hauptplatine. Das ESP32 WROOM-Modul kann dann mit AT-Befehlen über den seriellen UART-Port gesteuert werden.
Das ESP32 Function Board ist bereits mit AT-Befehls-Firmware geflasht und dient als Seriell-zu-WiFi-Gateway. Neben dem Modul befindet sich ein USB-C-Anschluss und ein CP2102 USB-Seriell-Wandler. Egal, ob Sie eigene AT-Befehle hinzufügen oder eigene Firmware auf den ESP32 flashen wollen, Sie können diesen Port nutzen, um den ESP32 neu zu programmieren.
Hinweis: Ein MicroMod Prozessor und eine Hauptplatine sind nicht im Lieferumfang dieser MicroMod WiFi Funktionsplatine enthalten. Diese Platten müssen separat erworben werden.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-Prozessorplatine mit verschiedenen Trägerplatinen-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, wurde entwickelt, um Prozessoren und Funktionsplatinen einfach und schnell austauschen zu können. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
Erste Schritte mit dem MicroMod ESP32 Function Board
