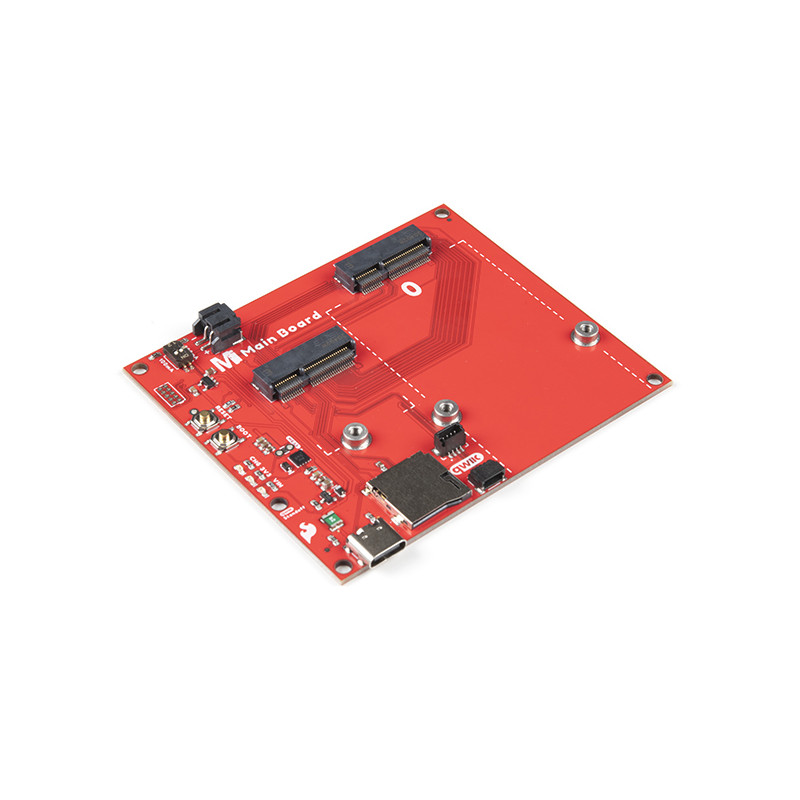

Die MicroMod Hauptplatine ist eine spezielle Trägerplatine, die es Ihnen ermöglicht, eine MicroMod Prozessorplatine mit einer einzelnen MicroMod Funktionsplatine zu verbinden. Mit dem M.2 MicroMod-Anschluss ist der Anschluss Ihres Prozessors und der Funktionsplatinen ein Kinderspiel. Richten Sie einfach den Schlüssel auf dem abgeschrägten Anschluss Ihrer Karte auf den Schlüssel auf dem M.2-Anschluss aus und befestigen Sie die Karten mit Schrauben.
Das Single Main Board verfügt über einen USB-C-Anschluss für die Stromversorgung und die Programmierung des Prozessorboards. Zwei Tasten für Reset und Boot sind ebenfalls auf der Platine untergebracht. Außerdem befinden sich auf der Platine eine rücksetzbare 2A-Sicherung und ein 3,3V/1A-Spannungsregler. Wir haben sogar einen praktischen Jumper für fortgeschrittene Benutzer hinzugefügt, die die Sicherung umgehen möchten, und einen weiteren, um den Stromverbrauch für Tests mit geringer Leistung zu messen. Für diejenigen, die ihre Anwendung ferngesteuert betreiben wollen, enthält das Board einen 2-poligen JST-Stecker und ein Einzelzellen-LiPo-Lade-IC MCP73831 (eingestellt auf eine Rate von 500 mA). Drei Status-LEDs sind für die Stromversorgung und den Ladevorgang verfügbar. Es gibt einen microSD-Kartenanschluss, so dass Sie auch eine microSD-Karte für die Datenaufzeichnung einstecken können. Schließlich sind zwei Qwiic-Anschlüsse auf der Platine vorhanden, um Qwiic-fähige I2C-Geräte einfach zu Ihrem projects hinzuzufügen!
Hinweis: Ein MicroMod-Prozessor und eine Funktionsplatine sind nicht im Lieferumfang der MicroMod-Hauptplatine enthalten. Diese Platten müssen separat erworben werden.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-"Prozessorplatine" mit verschiedenen "Trägerplatinen"-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, wurde entwickelt, um Prozessoren und Funktionsplatinen einfach und schnell austauschen zu können. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
Erste Schritte mit der MicroMod-Hauptplatine
Beinhaltet:
1x MicroMod-Hauptplatine - Single
3x Phillips #0 M2.5x3mm-Schrauben
