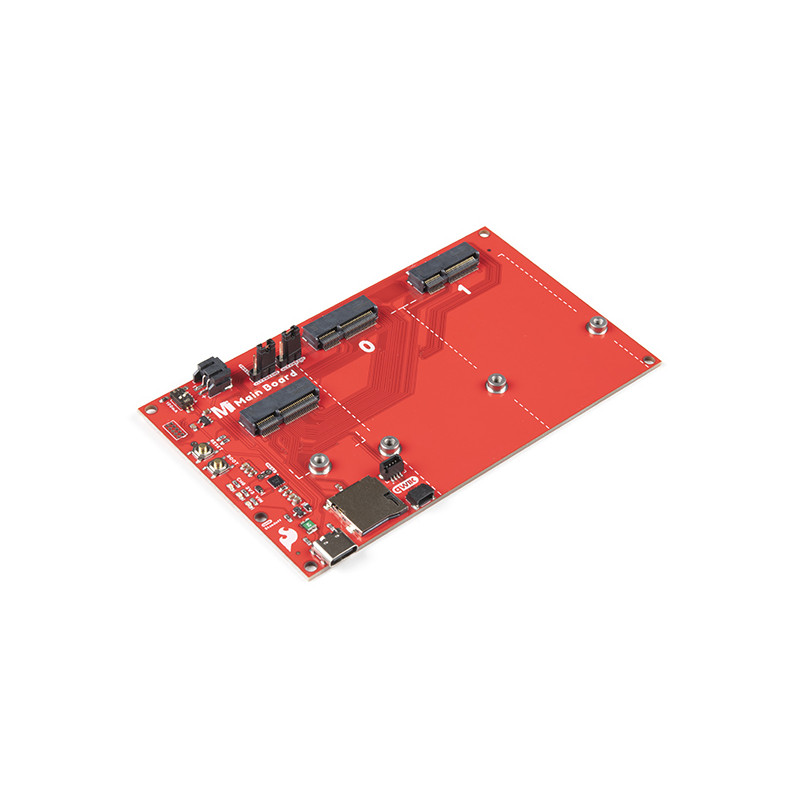

Die MicroMod Hauptplatine ist eine spezielle Trägerplatine, die es Ihnen ermöglicht, eine MicroMod Prozessorplatine mit bis zu zwei MicroMod Funktionsplatinen zu verbinden. Mit dem M.2 MicroMod-Anschluss ist der Anschluss Ihres Prozessors und der Funktionsplatinen ein Kinderspiel. Richten Sie einfach den Schlüssel auf dem abgeschrägten Anschluss Ihrer Karte mit dem Schlüssel auf dem M.2-Anschluss aus und befestigen Sie die Karten mit Schrauben.
Die doppelte Hauptplatine enthält einen USB-C-Anschluss für die Stromversorgung und die Programmierung der Prozessorplatine. Zwei Tasten für Reset und Boot sind ebenfalls auf der Platine untergebracht. Außerdem befinden sich auf der Platine eine rücksetzbare 2A-Sicherung und ein 3,3V/1A-Spannungsregler. Wir haben sogar einen praktischen Jumper für fortgeschrittene Benutzer hinzugefügt, die die Sicherung überbrücken möchten, und einen weiteren, um den Stromverbrauch für Tests mit geringer Leistung zu messen. Für diejenigen, die mit ihrer Anwendung in die Ferne gehen müssen, enthält das Board einen 2-poligen JST-Anschluss und einen Einzelzellen-LiPo MCP73831-Lade-IC (eingestellt auf eine Rate von 500mA). Drei Status-LEDs sind für die Stromversorgung und den Ladevorgang verfügbar. Es gibt einen microSD-Kartenanschluss, so dass Sie auch eine microSD-Karte für die Datenaufzeichnung einstecken können. Schließlich sind zwei Qwiic-Anschlüsse auf der Platine vorhanden, um Qwiic-fähige I2C-Geräte einfach zu Ihrem projects hinzuzufügen!
Hinweis: Ein MicroMod-Prozessor und Funktionsplatinen sind nicht im Lieferumfang der MicroMod-Hauptplatine enthalten. Diese Platten müssen separat erworben werden.
MicroMod ist ein modulares Schnittstellen-Ökosystem, das eine Mikrocontroller-Prozessorplatine mit verschiedenen Trägerplatinen-Peripheriegeräten verbindet. Der MicroMod-Standard, der den M.2-Standard nutzt, wurde entwickelt, um Prozessoren und Funktionsplatinen einfach und schnell austauschen zu können. Kombinieren Sie eine spezielle Trägerplatine für das von Ihnen benötigte Projekt mit einem kompatiblen Prozessor Ihrer Wahl!
Erste Schritte mit der MicroMod-Hauptplatine
Enthält:
1x MicroMod-Hauptplatine - Single
4x Phillips #0 M2.5x3mm Schrauben
2x 2-pin Jumper Shunts
